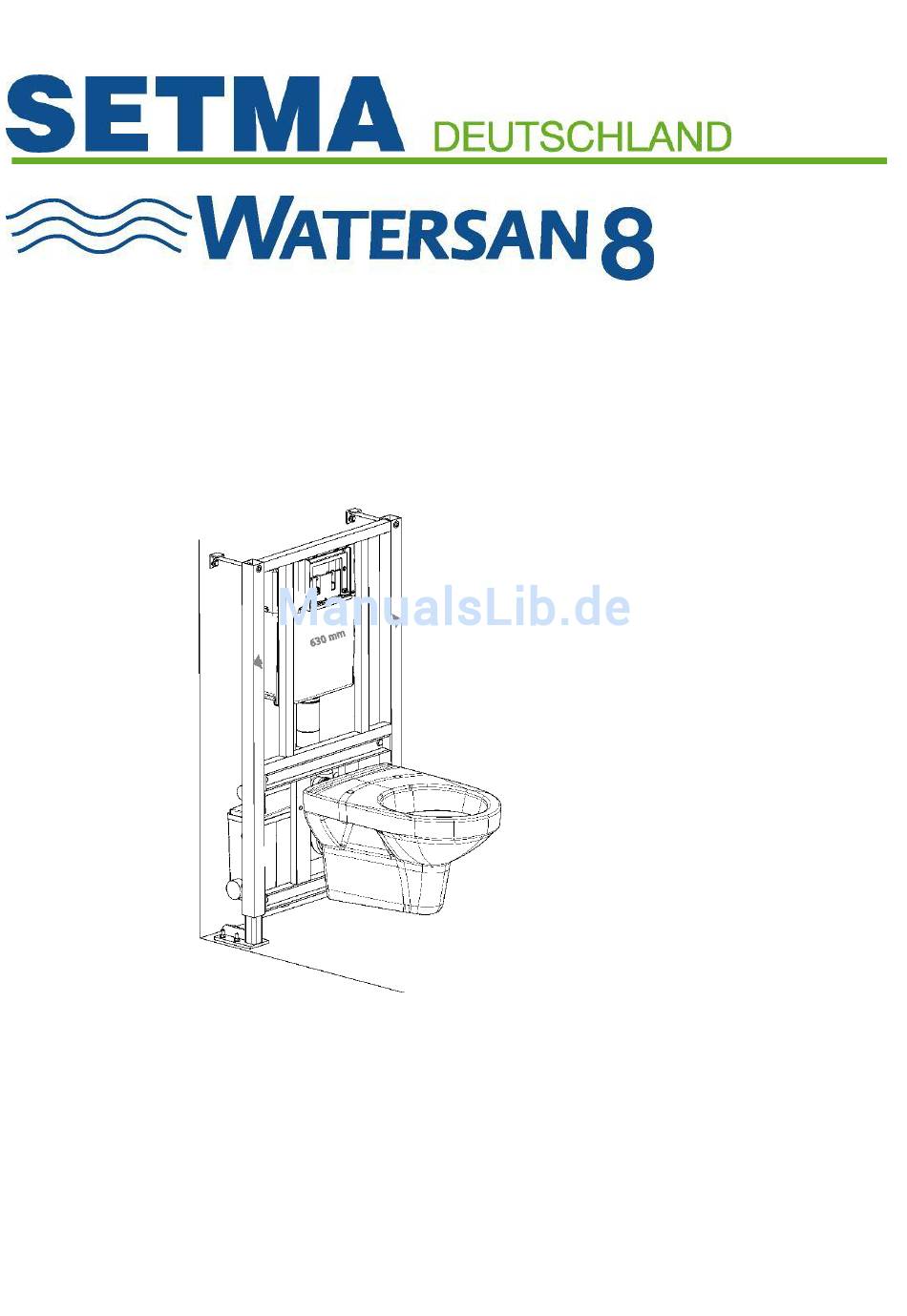

- Seite 1 TRAGGESTELL Watersan8 MONTAGE- UND WARTUNGSANLEITUNG...
- Seite 2 BESCHREIBUNG Spültaste...
-
Seite 3: Notwendiges Werkzeug
Spültaste Rahmen Spültaste Fixierungs- und bewegungsresistente Schrauben (4 x) Abstellhahn PSE Schablone Verschlussstopfen für Winkelstück des Spülrohrs Verschlussstopfen der Rohrverbindung Zulaufmanschette Befestigungskit für WC-Körper PVC Schutzhülle (2x) Gewindestäbe für WC-Körper + Schraubenmuttern (2 x) Ablaufm anschette Befestigungsschelle Rohr (+ 2 Mutterschrauben) abnehmbarer Rahmen Mutterschrauben für abnehmbaren Rahmen (4 x) verstellbarer Fuß... - Seite 4 INSTALLATIONSTYP An eine tra gende Wand montiert ➊ NÜTZLICHE MAßANGABEN I - Traggestelltiefe = von 180 bis 245 mm II - Verkleidungsdicke = von 16 bis 100 mm III - Höhe = Verkleidungsstärke von 1100 bis 1200 mm IV - Höhe des WC-Körpers = 400 mm Minimum (fertiger Aufsatz) V - Maximale Stärke des fertigen Aufsatzes = 185 mm VI - Höhe Boden/ cancel Stärke Achsenabstand der Kleinhebeanlage = 220 mm Minimum...
- Seite 5 I - MO N TA G E D E R B E FE S TI G U N G S S TA N G E N D E S W C - K Ö R P E R S U N D B E FE S T I G U N G A N D E R W A N D ➍...
- Seite 6 die Schrauben wieder festziehen. Wird das Gestell auf einem Rohfußboden befestigt, darf die maximale Bodenauftrag nicht mehr als 185 mm betragen.
- Seite 7 III - VORBEREI T UNG DER BEFESTIGUNG ➌ ➋ ➊ Bohrlöc her markieren (2 an der Wand und 6 im Boden). Das Gestell von der Wand entfernen und mit einem Bohrkopf ➋ Ø 10 mm 2 Löcher mit einer minimalen Tiefe von 70 mm in die Mauer und mit einem Bohrkopf Ø...
- Seite 8 V - BEFESTIGUNG DES GESTELLS Gestell endgül tig be festi gen. ➊ VI - ANSCHLUSS DER WASSERZUFUHR Halterung Die Halterung durch Anheben ➊ der beiden Verriegelungen entfernen. De n Wa sseranschluss an ➋ Spülkastenbehälter anschließen. Das Rohr an den Abstellhahn ➌...
- Seite 9 Hilfe mitgelieferten Führungskegels oder direkt durch die am Anschlussrsohr angebrachte Schraube (in diesem Fall sorgen Sie durch eine Faserabdichtung für die notwendige Dichte). Schließen Sie den Abstellhahn ➍ (d) an das Füllventil (u) an, und sorgen Sie durch eine Faserabdichtung für notwendige Dichte.
- Seite 10 VII - WASSERVERSUCH ➊ ➋ Zulaufmanschette (h) und Ablaufmanschette ➊ (l) am WC-Körper befestigen. Verwenden Sie Gleitmittel, um das Befestigen der Rohre zu erleichtern. Den WC-Körper am Gestell positionieren. ➋ Am Abstellhahn (d) die Wasserzufuhr öffnen ➌ und warten, bis der Spülkasten gefüllt ist. Da s Getriebe (v) mit Hil fe der Züge manuell ➍...
- Seite 11 VIII - VORBEREI T UNG DER VERKLEIDUNG Halterung Die Hal terung wieder befesti gen ➊ Die PSE Schablone (e ) mit den zwei grauen ➋ Schrauben (c ) (in der Schachtel des Spültasters mitgeliefert) auf der Zugangsklappe befestigen Den Verschlussstopfen (f) auf das Kniestück der ➌...
- Seite 12 IX - VERKLEIDUNG (Fortsetzung) Abmessungen der Platte oben: Abmessungen der Platte unten:...
- Seite 13 X - ANSCHLIEßEN DES WC-KÖRPERS Le ge n Si e ei n Lineal wie auf de m B il d o ben diese in das Gestell. Legen Sie ein Lineal wie auf ➊ beschrieben an, und setzen Sie auf dem WC-Körper dem Bild oben beschrieben an und setzen Sie an der Markierungen für die beiden Rohre.
- Seite 14 XI - BEFESTIGUNG DES WC-KÖRPERS NGEN DER SPÜLTASTE Die 2 Schraube n (die 2 bewe gungsre sistenten ➋ Ist die Verkleidung etwas zu dick, Schrauben bei Schrauben (c ) festschrauben.
- Seite 15 Bedarf kürzen. Den Rahmen der Spül ta ste (b) mi t zwei gra uen ➊ Schrauben (c) an der Halterung befestigen. Ist die Verkleidung etwas zu dick, Schrauben bei Bedarf kürzen.
- Seite 16 XII - ANBRINGEN DER SPÜLTASTE (Fortsetzung) Die Schrauben so einstellen, dass die Länge (C) ➌ 31 mm beträgt. (C) = vom äußeren Ende des Schraubengewindes bis zum Schraubenkopf Federung Clip Di e Pl a tte mi t der Spültaste unten ➍...
- Seite 17 WARTUNGSARBEITEN Es kann vorkommen, dass Sie Wartungs- und Pflegearbeiten an Ihrem SFA Einbaugestell vornehmen müssen. (Säubern des Filters, Wechseln der Gummim embran) I - PFLEGE DES VENTILES ➌ ➊ ➋ Die Pla tte mi t Spül taste zum Entfernen leicht anheben und nach ➊...
- Seite 18 WARTUNGSARBEITEN (Fortsetzung) (Reinigung oder Entfernen des Dichtungsrings) II - WARTUNG DER SPÜLEINHEIT Gehen Sie bis Punkt wie bei der Pflege des Ventiles vor, dann: ➏ Greifen Sie die Spüleinheit an der Basis und entfernen Sie dieses aus dem Spülkasten. ➊ Ersatzteile: Dichtungsring: Ref.
-
Seite 19: Garantiebedingungen
Ihnen für das dadurch entgegengebrachte Vertrauen bedanken. Setma ist spezialisiert auf die Herstellung technischer Ausrüstung und WC - Accessoires und hat dieses Produkt mit höchster Sorgfalt entworfen und produziert. Das vorliegende Produkt hat eine Garantie von 2 Jahren ab Kaufdatum , unter Vorbehalt einer ordnungsgemäßen Installation und Nutzung...
