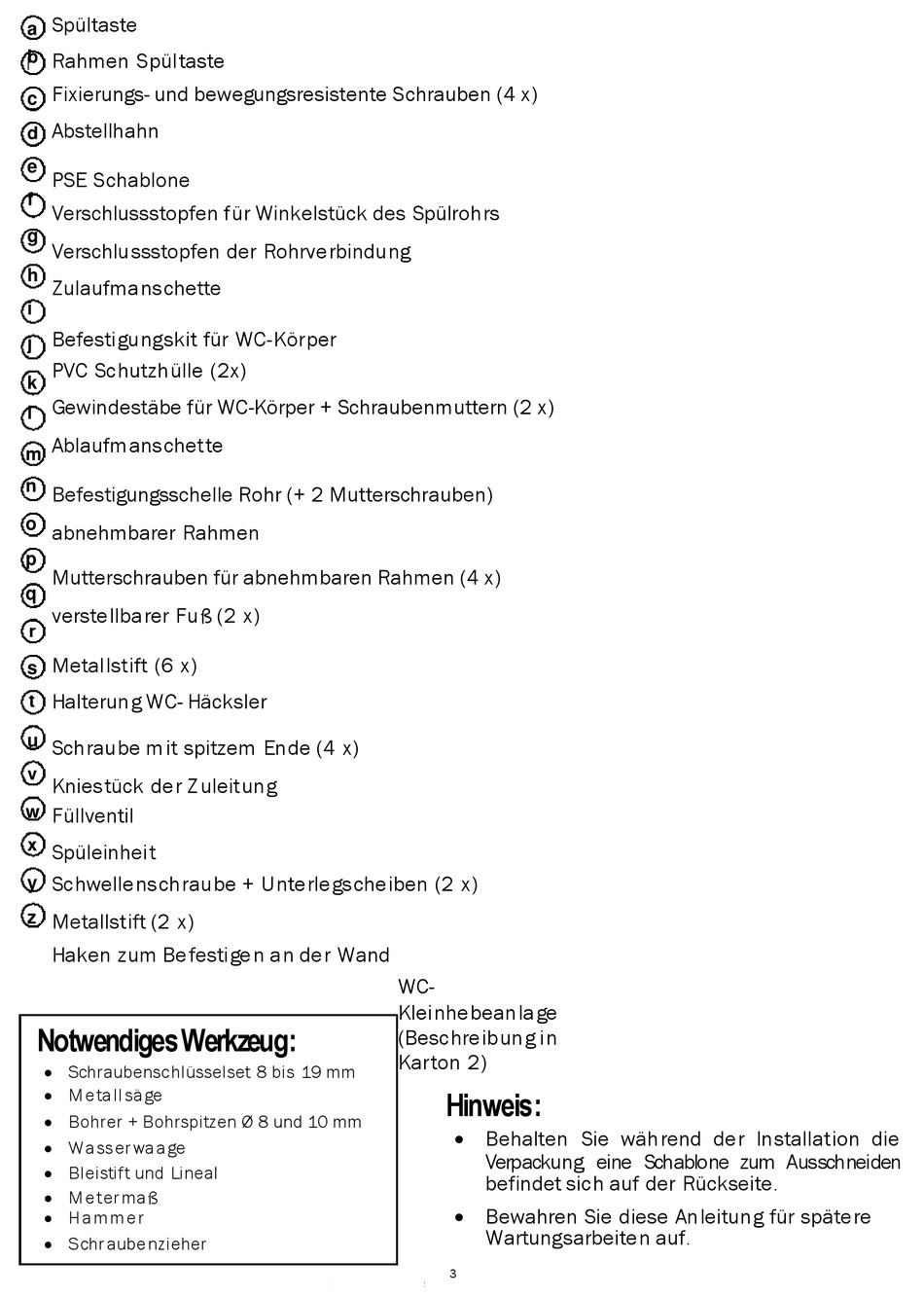

Spültaste
a
Rahmen Spültaste
b
Fixierungs- und bewegungsresistente Schrauben (4 x)
c
Abstellhahn
d
e
PSE Schablone
f
Verschlussstopfen für Winkelstück des Spülrohrs
g
Verschlussstopfen der Rohrverbindung
h
Zulaufmanschette
i
Befestigungskit für WC-Körper
j
PVC Schutzhülle (2x)
k
Gewindestäbe für WC-Körper + Schraubenmuttern (2 x)
l
Ablaufm anschette
m
n
Befestigungsschelle Rohr (+ 2 Mutterschrauben)
o
abnehmbarer Rahmen
p
Mutterschrauben für abnehmbaren Rahmen (4 x)
q
verstellbarer Fuß (2 x)
r
Metallstift (6 x)
s
Halterung WC- Häcksler
t
u
Schraube m it spitzem Ende (4 x)
v
Kniestück der Zuleitung
Füllventil
w
x
Spüleinheit
Schwellenschraube + Unterlegscheiben (2 x)
y
Metallstift (2 x)
z
Haken zum Befestigen an der Wand
Notwendiges Werkzeug:
Schraubenschlüsselset 8 bis 19 mm
M e ta ll sä ge
Bohrer + Bohrspitzen Ø 8 und 10 mm
Wa sser wa a ge
Bleistift und Lineal
M e ter ma ß
Ha mme r
Schr aube nzieher
WC-
Kleinhebeanlage
(Beschreibung in
Karton 2)
Hinweis:
Behalten Sie während der Installation die
Verpackung, eine Schablone zum Ausschneiden
befindet sich auf der Rückseite.
Bewahren Sie diese Anleitung für spätere
Wartungsarbeiten auf.
3
