I - MO N TA G E D E R B E FE S TI G U N G S S TA N G E N D E S W C - K Ö R P E R S U N D B E FE S T I G U N G A N D E R
W A N D
A
➊

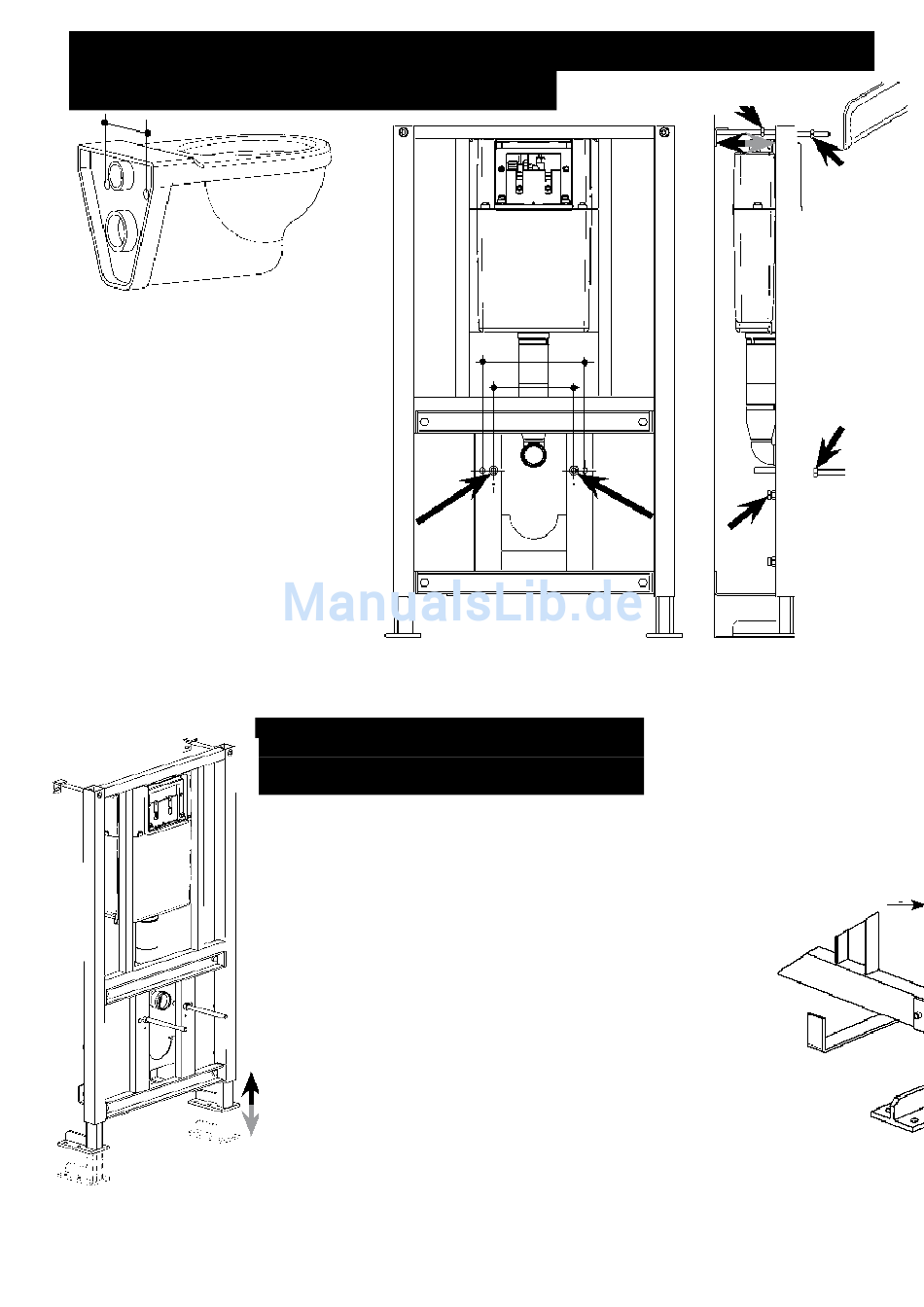

Achsenabstand des WC-Körpers messen (A).
➊
Aus Verpackungsgründen werden die Füße
➋
eingezogen mitgeliefert. Um diese korrekt zu
positionieren, drehen Sie diese um 1/4
Umdrehung. Die Gewindestangen in die
dafür vorgesehenen Löcher am Gestell im
Achsenabstand stecken und mit Hilfe der
Schraubenmuttern befestigen.
Das Gestell am Aufstellungsort
➌
positionieren.
Haken zum Befestigen an der Wand (y)
➍
positionieren und nachdem sichergestellt
wurde, dass sich das Gestell in der
Vertikalen befindet, mit den Muttern am
Gestell befestigen.
Mit einer Metallsäge die am Gestell
➎
überstehenden Teile der Haken und Stangen
absägen.
II - HÖHENEI N STELLUNG DES
GESTELLS
Das Gestell am endgültigen Aufstellungsort positionieren.
➊
Die 4 Schrauben mit spitzen Enden (s) lösen.
Die Füße so einstellen, dass sich der obere Rand des WCs mindestens
➌
400 mm über dem fertigen Fußboden befindet.
Sicherstellen, dass sich das Gestell in der Horizontalen befindet und
➍
5
A = 230 mm
A = 180 mm
➋
➍
➎
➋
s
➋
