Austausch des Frontblechs der Tür des Ventilationsgeräts R85
2.
4.
Die Verpackung enthält:
• Frontblech der Tür
• Zwei Kunststoffabdeckungen für die Verriegelungen des
Frontblechs
Für die Montage benötigtes Werkzeug:
• Kreuzschlitzschraubendreher

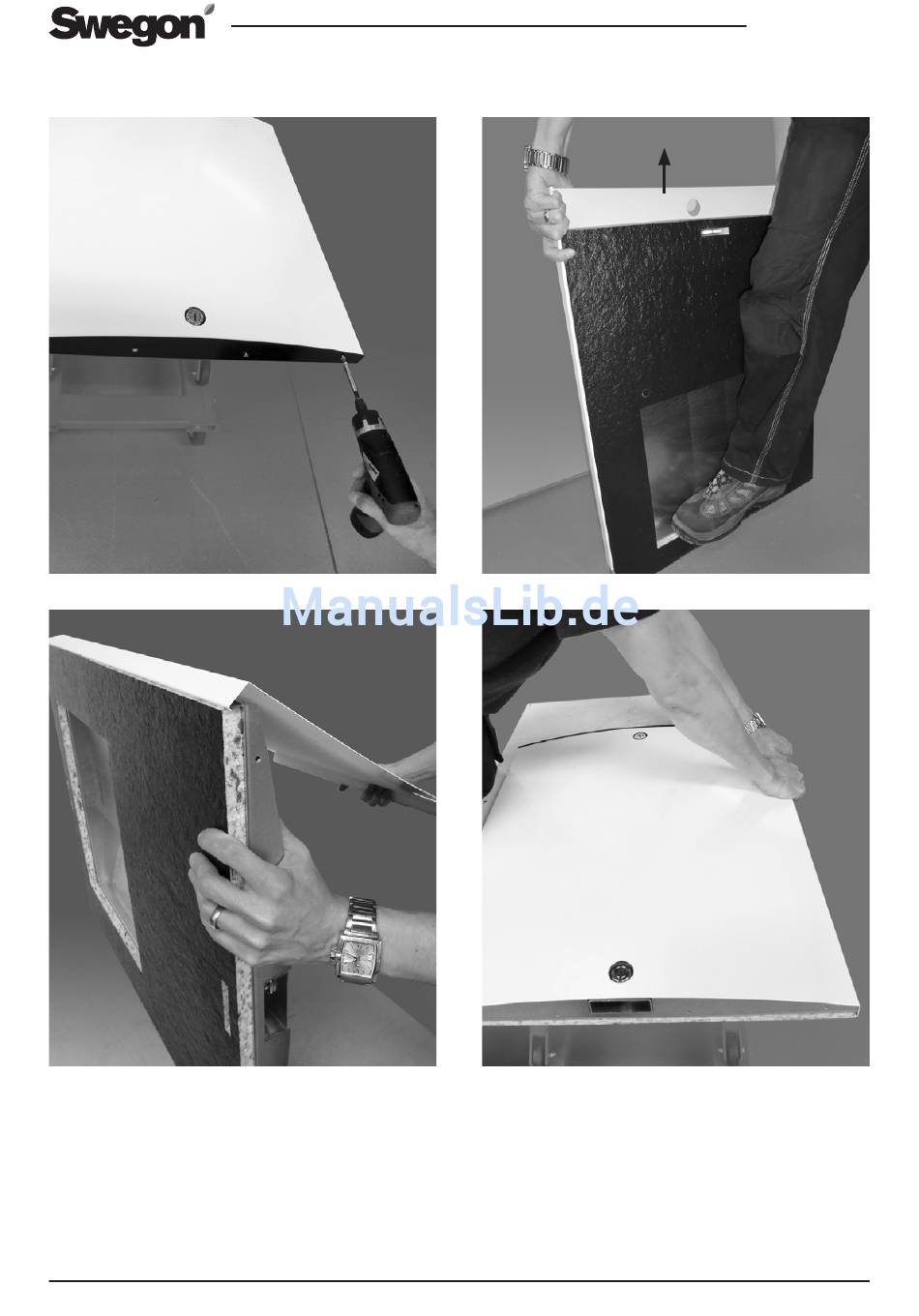

1. Die Tür vom Gerät abnehmen.
2. Die vier Schrauben an der Stirnseite des Frontblechs lösen.
2 www.swegon.com/casa
3.
5.
3. Das alte Frontblech entfernen.
4. Das neue Frontblech auf der einen Längsseite mit den abgekan-
teten Ecken hinter der Tür einhaken.
5. Das Frontblech so andrücken, dass es auch auf der anderen
Seite mit den abgewinkelten Kanten einrastet und die Tür ihre
endgültige Form erhält.
6. Die Stirnseiten wieder mit vier Schrauben fixieren.
7. Die Tür auf das Gerät aufsetzen.
8. Die Kunststoffabdeckungen auf die Verriegelungen des
blechs aufsetzen.
R85.190511
Front-
Änderungen vorbehalten.
