Sicherheitshinweise
2
Bedienung und Darstellung
2.1
Basislayout
3.1.1
Statusleiste
Bedienungsanleitung V1.05
© M-TEC 2016
Dieses Kapitel beschreibt die grundlegende Bildschirmdarstellung und wichti-
ge Bedienelemente der Displayoberfläche. Am Ende dieses Kapitels befindet
sich ein Überblick über die Maskenhierarchie der KeEnergy-Visualisierung
(Zusammenhang der Bildschirmseiten).
Das Basislayout ist jener Teil der KeEnergy-Visualisierung, welcher ständig
am Bildschirm angezeigt wird und sich immer gleich verhält. Das Basislayout
enthält grundlegende Statusanzeigen, bedienbare Symbole und Navigations-
elemente. Die Anzeige der einzelnen Masken (Hauptmasken, Menümasken
und Parametermasken) erfolgt innerhalb des Basislayouts.

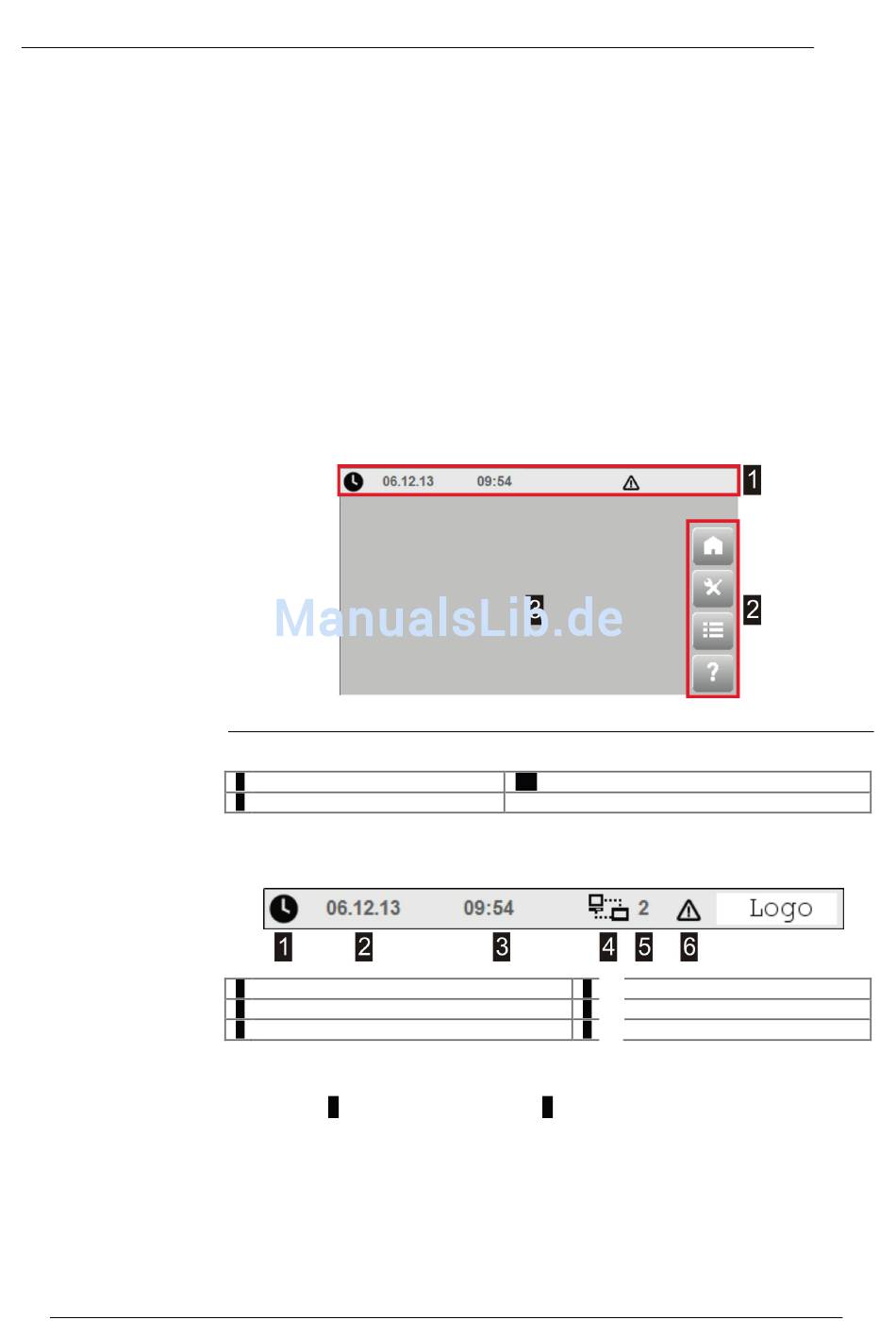

Abb.3-1:
Basislayout der KeEnergy - Visualisierung
1
... Statusleiste
3
... Anzeigebereich für Masken
1
... Ausgewählte Anlagenbetriebsart
3
... Eingestellte Uhrzeit
5
... Benutzerlevel von Modus "Expert"
Neben den reinen Anzeigen in der Statusleiste (wie Datum oder Uhrzeit) kann
durch einfaches Anwählen der jeweiligen Symbole die Maske der Anlagen-
betriebsart (1) und das Alarmfenster (6) geöffnet werden.
M-TEC Wärmepumpe
2
... Maskennavigation für die Hauptmasken
2
... Eingestelltes Datum
4
... Fernwartung ist aktiv
6
... Anstehende Alarme
14
