Oki C7350n Benutzerhandbuch

C7350-serie
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
C7350 Series
benutzerhandbuch
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Oki C7350n

Inhaltszusammenfassung für Oki C7350n

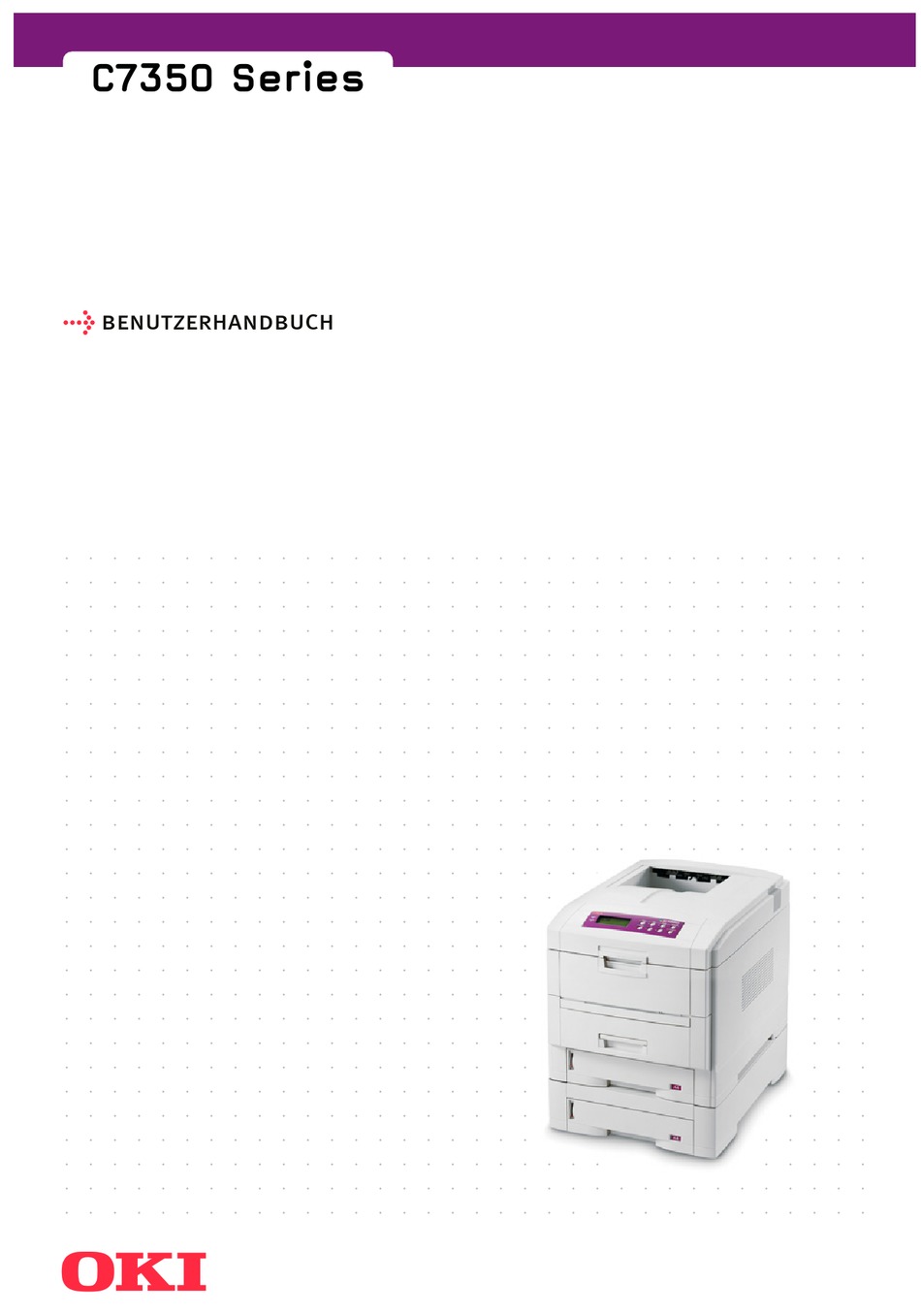

  • Seite 1 C7350 Series benutzerhandbuch...

  • Seite 2: Anmerkung

    Obwohl größte Sorgfalt darauf verwendet wurde die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit. Die aktuellsten Treiber und Handbücher sind auf der Website von Oki Europa verfügbar: http://www.okieurope.com Copyright ©...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Anmerkung ....... . 2 Inhaltsverzeichnis ......3 Hinweis- und Warnsymbole .
  • Seite 4 Farbanpassung mit dem PostScript Treiber ..84 Oki Farbanpassung ..... 84 Farbanpassung PostScript ....85 Keine Farbanpassung .
  • Seite 5 Windows ICM Farbanpassung ....86 Verwendung von ICC Profilen ....87 Pantone® Farbanpasssung ....88 Betrieb .
  • Seite 6 Definieren von Overlays ....114 Drucken von Postern ..... 118 Wartung .
  • Seite 7 Stichwortverzeichnis ......185 Oki Kontaktdaten ......187...

  • Seite 8: Hinweis- Und Warnsymbole

    Personenschäden nach sich ziehen kann. Verwenden Sie AUSSCHLIEßLICH OriginalmateriAL VON OKI, um die beste Qualität Und Leistung Ihrer Hardware zu Erreichen. produkte, die nicht ORIGINAL von OKI sind, können Ihre Drukkerleistung BEEINTRÄCHTIGEN und die Garantie außer Kraft setzen. technische Daten können ohne Vorankündigung geändert werden.

  • Seite 9: Einführung

    Funktionen des Druckers sowie Hinweise zur Verwendung dieses Benutzerhandbuchs, um den optimalen Nutzen vom Drucker zu erhalten. ERKMALE Drei verschiedene Modelle stehen zur Auswahl: C7350n, C7350dn, C7350dtn. > Drucken mit hoher Geschwindigkeit - Farbe 24 Seiten pro Minute, Schwarzweiß 26 Seiten pro Minute >...
  • Seite 10 Daraufhin werden die Fixiertemperatur, die Geschwindigkeit (falls erforderlich) und die Übertragungsspannung automatisch eingestellt, um eine einwandfrei Fixierung und Druckqualität zu gewährleisten. > Dieser Drucker ist ein Mitglied der Farbdrucker-Familie Oki C7350n/C7350dn/C7350dtn und gemäß der folgenden Tabelle konfiguriert: MODELL DUPLEX FEST- 2.

  • Seite 11: Verwendung Dieses Handbuchs

    ERWENDUNG DIESES ANDBUCHS Dieses Handbuch führt Sie durch das Auspacken, die Aufstellung und den Betrieb des Druckers, damit Sie seine vielen fortgeschrittenen Merkmale optimal ausnutzen können. Es enthält außerdem Anweisungen für Störungssuche und Wartung, um die optimale Leistung des Druckers zu gewährleisten. Weiterhin sind Anweisungen zum Nachrüsten von Sonderzubehör zur Erweiterung des Funktionsumfangs enthalten.

  • Seite 12: Drucken Von

    RUCKEN VON EITEN Das gesamte Handbuch oder einzelne Seiten oder Abschnitt können gedruckt werden. Das Verfahren ist: Wählen Sie [Datei] und [Drucken] in der Symbolleiste (oder drücken Sie die Tasten Strg + P). Bestimmen Sie die Seiten, die Sie drucken möchten: [Alle Seiten] für das gesamte Handbuch [Aktuelle Seite] für die angezeigte Seite [Seiten von] und [bis] für den Seitenbereich, den...

  • Seite 13: Erste Schritte

    RSTE CHRITTE USPACKEN VORSICHT! Dieser Drucker wiegt 48 kg. Zum sicheren Heben des Druckers sind zwei Personen erforderlich. Nachdem Sie den Drucker ausgepackt und einen geeigneten Aufstellplatz gewählt haben, vergewissern Sie sich, dass alle erforderliche Teile zum Fortfahren vorhanden sind. Drucker 4 Tonerpatronen (Cyan, Magenta, Gelb und Schwarz) CD-ROMs mit Druckertreibern, Netzwerk-Software und...

  • Seite 14: Cd-Rom-Inhalt

    CD-ROM-I NHALT Die mit dem Drucker mitgelieferten CD-ROMs enthalten die folgende Software: CD1 - T REIBER > Oki LPR > CD Install > Oki Template > Druckertreiber (alle Sprachen) Die Software-Programme sind kurz in der Hilfe auf der CD beschrieben und können nach Erfordernis installiert werden.

  • Seite 15: Aufstellplatz Des Druckers

    UFSTELLPLATZ DES RUCKERS Stellen Sie den Drucker auf eine ebene Fläche ausreichender Größe, die stabil genug ist, um das Gewicht des Druckers zu tragen. Um den Drucker herum muss ausreichend Platz für Zugang zum Drucker und Wartung vorhanden sein. 60cm 40cm 20cm 20cm...

  • Seite 16: Komponenten Des Druckers

    OMPONENTEN DES RUCKERS Obere Abdeckung Bedienfeld Entriegelungshebel für obere Abdeckung Mehrzweckfach (manueller Einzug) Papierstütze Papierführungen Vorderabdeckung Papierkassette Papierstandanzeige Netzschalter C7350 Benutzerhandbuch > 16...
  • Seite 17 LED-Druckköpfe (4) Ausgaberolle Fixiereinheit Bildtrommel und Tonerpatrone (Cyan) Bildtrommel und Tonerpatrone (Magenta) Bildtrommel und Tonerpatrone (Gelb) Bildtrommel und Tonerpatrone (Schwarz) C7350 Benutzerhandbuch > 17...
  • Seite 18 Netzanschluss Rückseitiges Papierausgabefach Schnittstellen und Steckplatz für optionale Karte USB-Schnittstellenanschluss Parallelanschluss Netzwerk-Schnittstellen C7350 Benutzerhandbuch > 18...

  • Seite 19: Vorbereitung

    ORBEREITUNG Bevor dieser Drucker an einen Computer und an eine Netzsteckdose angeschlossen wird, müssen die Tonerpatronen eingesetzt und Papier in die Papierkassette gelegt werden. ERPACKUNG UND CHUTZFOLIE ENTFERNEN Entfernen Sie sämtliches Klebeband und sämtliche Verpakkungsmaterialien vom Drucker. Betätigen Sie den Entriegelungsgriff und öffnen Sie die obere Abdeckung.
  • Seite 20 Entfernen Sie die LED-Kopf-Halterung, die sich hinter den LED-Köpfen in der oberen Abdeckung befindet. C7350 Benutzerhandbuch > 20...
  • Seite 21 Entnehmen Sie die vier Bildtrommeln und legen Sie sie auf eine ebene Fläche. ACHTUNG! > Setzen Sie die Bildtrommeln niemals länger als 5 Minuten dem Licht aus. > Halten Sie die Bildtrommeln immer an den Enden fest. > Setzen Sie die Bildtrommeln niemals direkter Sonnenbestrahlung aus.
  • Seite 22 Entfernen Sie die Schutzfolien von jeder der vier Bildtrommeln. C7350 Benutzerhandbuch > 22...
  • Seite 23 Setzen Sie die vier Bildtrommeln wieder positionsrichtig gemäß ihrer Farbe in den Drucker ein. Drücken Sie die Lasche (1) nach innen und entfernen Sie die Abdeckplatte von jeder der Bildtrommeln. C7350 Benutzerhandbuch > 23...

  • Seite 24: Tonerpatrone Einsetzen

    ONERPATRONE EINSETZEN VORSICHT! Beim Umgang mit Toner ist äußerste Sorgfalt erforderlich. > Toner kann gesundheitsschädlich sein, wenn er eingeatmet oder verschluckt wird oder in die Augen gerät. > Toner kann außerdem Flecken an den Händen und der Kleidung verursachen. Entnehmen Sie die vier Farbtonerpatronen aus ihrer Verpakkung.
  • Seite 25 Setzen Sie jede Tonerpatrone in die Bildtrommel ein. Beginnen Sie mit der linken Seite und führen Sie den Positionierzapfen der Bildtrommel in die Öffnung der Tonerpatrone. Überzeugen Sie sich, dass die Farben der Tonerpatrone und der Bildtrommel übereinstimmen. C7350 Benutzerhandbuch > 25...
  • Seite 26 Drücken Sie die Tonerpatrone vorsichtig nach unten, sodass der Sicherungsstift in die Rille an der Bildtrommel kommt. Drücken Sie den farbigen Hebel vorsichtig bis zum Anschlag zur Geräterückseite. Dadurch kann der Toner in die Bildtrommel fließen. C7350 Benutzerhandbuch > 26...
  • Seite 27 Schließen Sie die obere Abdeckung. C7350 Benutzerhandbuch > 27...

  • Seite 28: Papier Einlegen

    APIER EINLEGEN Entnehmen Sie die Papierkassette aus dem Drucker. C7350 Benutzerhandbuch > 28...
  • Seite 29 Stellen Sie die Papierführungen und den hinteren Anschlag auf die Größe des vorgesehenen Papiers ein. So verhindern Sie Papierstaus: > Lassen Sie keinen Freiraum zwischen dem Papier und den Papierführungen und dem hinteren Anschlag. > Legen Sie nicht zu viel Papier in die Papierkassette ein. Die Kapazität ist abhängig von der Papiersorte und dem Papiergewicht.
  • Seite 30 Eine untere Papierkassette, falls vorhanden, kann nicht zum Drucken verwendet werden, wenn darüber keine Papierkassette eingesetzt ist. C7350 Benutzerhandbuch > 30...
  • Seite 31 Für Drucken mit der Vorderseite nach unten muss die rückwärtige Papierausgabe geschlossen ein (das Papier wird oben auf dem Drucker ausgegeben). Das Papier wird in der Reihenfolge des Drucks abgelegt und die Kapazität des Ausgabefachs beträgt, abhängig vom Papiergewicht, etwa 500 Blatt. Für Drucken mit der Vorderseite nach oben müssen die rückwärtige Papierausgabe geöffnet und die Papierablage herausgezogen sein.

  • Seite 32: Manueller Einzug

    ANUELLER INZUG Öffnen Sie das Mehrzweckfach und ziehen Sie die Papierführungen heraus. Legen Sie Papier ein und stellen Sie die Papierführungen auf die Größe des verwendeten Papiers ein. Legen Sie das Papier für einseitigen Druck mit der Druckseite nach oben und für Duplexdruck (beidseitiger Druck) mit der Druckseite nach unten in das Mehrzweckfach ein.

  • Seite 33: Netzanschluss

    ETZANSCHLUSS VORSICHT! Vergewissern Sie sich vor dem Anschließen des Netzkabels, dass sowohl der Netzschalter des Druckers als auch ein etwaiger Schalter an der Netzsteckdose ausgeschaltet sind. Schließen Sie das Netzkabel (1) an den Netzanschluss am Drucker und dann an eine geerdete Netzsteckdose an. Schalten Sie den Strom an.

  • Seite 34: Bedienfeld

    EDIENFELD Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Online Online Cancel Cancel Anzeige Attention (Achtung) (rot). Leuchten dieser Anzeige weist auf einen nicht normalen Zustand hin, aber der Druckvorgang wird fortgesetzt. BLINKEN dieser Anzeige weist auf einen nicht normalen Zustand hin, wobei der Druckvorgang nicht fortgesetzt wird.

  • Seite 35: Menüeinstellungen

    Taste Item (–) (Option –). Durch kurzes Drücken wird rückwärts zur vorherigen Menüoption gegangen. Taste Online (Online). Mit dieser Taste wird zwischen Online und Offline umgeschaltet. Durch Drücken dieser Taste im Menümodus kehrt der Drucker zurück zum Onlinebetrieb. Wird diese Taste gedrückt, während DATEN GELADEN angezeigt wird, werden die im Drucker vorhandenen Daten gedruckt.

  • Seite 36: Bestätigungsausdruck

    ESTÄTIGUNGSAUSDRUCK Drucken Sie eine Liste der Menüeinstellungen, um sich zu vergewissern, dass der Drucker richtig konfiguriert ist. Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Online Online Cancel Drücken Sie die Taste Menu, bis INFORMATIONS-MENÜ angezeigt wird, und drücken Sie dann die Taste Select. Vergewissern Sie sich, dass MENÜ-ÜBERSICHT DRUCKEN auf dem LCD angezeigt wird.
  • Seite 37 Papiereinzug wählen Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Cancel Online Online Der Papiereinzug, die Papiergröße, das Papiergewicht und die Mediensorte können wie folgt manuell am Bedienfeld eingestellt werden. Drücken Sie die Taste Online, um den Drucker auf Offline zu schalten.
  • Seite 38 Papiergröße Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Online Online Cancel HINWEIS 1. Bei der Verwendung von Papierkassetten werden Standard- Papiergrößen automatisch erkannt, wenn KASSETTENGRÖSSE (Standardeinstellung) gewählt ist. Die Papiergröße muss nur für benutzerdefinierte Papiergrößen eingestellt werden. 2.
  • Seite 39 Mediensorte und -gewicht Der Drucker erkennt automatisch die Papiersorte und das Papiergewicht. Sie haben jedoch die Möglichkeit, andere Einstellungen nach Wunsch vorzunehmen: Menu Menu Item Item Value Select Value Select Ready Ready Attention Attention Online Online Cancel VORSICHT! Wenn die Mediensorte oder das Mediengewicht nicht richtig eingestellt sind, kann die Druckqualität beeinträchtigt sein und die Fixierrolle beschädigt werden.

  • Seite 40: Papier, Briefumschläge Transparentfolien Und Selbstklebende Etiketten

    APIER RIEFUMSCHLÄGE RANSPARENTFOLIEN UND SELBSTKLEBENDE TIKETTEN Für den Umgang mit und die Auswahl von Papier und Briefumschlägen zur Verwendung im Drucker empfehlen wir die folgenden Richtlinien: > Papier und Briefumschläge sollten immer flach liegend und geschützt vor Feuchtigkeit, direkter Sonnenbestrahlung und Wärme gelagert werden.

  • Seite 41: Papiereinzug Und -Ausgabe

    > Das Trägerblatt oder der Klebstoff dürfen nicht mit irgendwelchen Teilen des Druckers in Kontakt kommen. APIEREINZUG UND AUSGABE Es ist von der Papiergröße, vom Papiergewicht und von der Art der Medien abhängig, welcher Papiereinzug und welche Papierausgabe zum Drucken zu verwenden ist und ob Simplexdruck (einseitiger Druck) oder Duplexdruck (beidseitiger Druck) verfügbar ist.

  • Seite 42: Papiergewichte Und Medieneinstellungen

    APIERGEWICHTE UND EDIENEINSTELLUNGEN Abschließende Optionen Papier- Medieneinstel- gewicht lung 60 bis Leicht 64 g/m² 65 bis Mittelleicht 74 g/m² 75 bis Mittel 90 g/m² 91 bis Mittelschwer 104 g/m² 105 bis Schwer 122 g/m² 123 bis Ultraschwer 203 g/m² — Transparentfolien 0,1 bis Etiketten 1...

  • Seite 43: Druckereinstellungen

    RUCKEREINSTELLUNGEN KTUELLE INSTELLUNGEN ÜBERPRÜFEN Die aktuellen Menüeinstellungen können überprüft werden, indem eine Menü-Übersicht gedruckt wird. Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Online Cancel Online Drücken Sie die Taste Online, um den Drucker auf Offline zu schalten.

  • Seite 44: Liste Der Menüeinstellungen

    ISTE DER ENÜEINSTELLUNGEN In den folgenden Tabellen sind die verfügbaren Druckereinstellungen aufgeführt. Die Standardeinstellungen für den Drucker sind fett gedruckt. RUCKAUFTRÄGE ENÜ Dieses Menü steht nur zur Verfügung, wenn eine Festplatte installiert ist. Option Wert Beschreibung PASSWORT EINGE- **** Stellt das Passwort als vierstellige Zahl (0 bis 9) ein.

  • Seite 45: Informations-Menü

    NFORMATIONS ENÜ Option Wert Beschreibung MENÜ-ÜBERSICHT Ausführen Druckt die Menüliste. DRUCKEN DATEILISTE DRUK- Ausführen Druckt die Druckauftrag-Dateiliste. PCL-SCHRIFTEN Ausführen DRUCKEN PS-SCHRIFTEN Ausführen Druckt die internen Zeichenlisten. DRUCKEN PRINT EPSON FX Ausführen FONT GL/2-PALETTE Execute Prints Druckt ein Farbmuster des Menüs select pen (nur wenn HP-GL2 zulässig DRUCKEN ist).

  • Seite 46: Druck-Menü

    RUCK ENÜ Option Wert Beschreibung PAPIERSORTE KAS- Normalpapier, Stellt die Papiersorte für SETTE 1 vorgedruckte Formulare, Kassette 1 ein. (Kassette 2 und Folie, Bankpost-Papier, Kassette 3 werden nur Recycling-Papier, angezeigt, wenn sie installiert Karteikarten, Rau sind.) Benutzereinstellung 1 - 5 Die Benutzereinstellungen 1 bis 5 werden nur angezeigt, wenn PAPIERSORTE KAS-...

  • Seite 47: Farb-Menü

    Option Wert Beschreibung Y GRÖSSE 5 - 11 - 47,2 Zoll Stellt die Größe für benutzerdefiniertes Papier ein. 127 - 297 -1200 mm Damit diese Größeneinstellungen funktionieren, muss „Papierformat Einzug“ auf „Frei“ eingestellt sein. ENÜ Option Wert Beschreibung AUTOM. DICHTE- Automatisch, Manuell Stellt ein, ob die Dichteeinstellung und Kompensation der...
  • Seite 48 Option Wert Beschreibung FARBKORREKTUR Druckt Farbtest Druckt das Muster, mit dem der Benutzer die Toneransprechkurve einstellen kann. Normalerweise wird diese Funktion nicht benötigt, weil die Toneransprechkurve durch die Dichteeinstellung und Kompensation der Toneransprechkurve automatisch auf den empfohlenen Wert eingestellt wird. Diese Funktion ermöglicht die Einstellung der Toneransprechkurve auf den gewünschten Wert.
  • Seite 49 Option Wert Beschreibung CYAN AUSRICH- +1,+2,+3, 0,-3,-2,-1 Führt eine Feineinstellung der TUNG FEIN Bildausrichtung von Cyan, Magenta oder Gelb zu Schwarz in MAGENTA AUSRICH- +1,+2,+3, 0,-3,-2,-1 horizontaler Richtung durch. Die TUNG FEIN Einstellung wird als Versatzwert (Addition) zu den Korrekturen, GELB AUSRICH- +1,+2,+3, 0,-3,-2,-1 die durch die automatische...

  • Seite 50: Systemkonfigurationsmenü

    YSTEMKONFIGURATIONSMENÜ Option Wert Beschreibung ENERGIESPARMO- 5 Minuten, 15 Minuten, Stellt die Zeitdauer ein, nach DUS-ZEIT 30 Minuten, 60 Minuten, der der Drucker in den 240 Minuten Energiesparmodus schaltet. DRUCKERSPRACHE Auto-Emulation, PCL, Wählt die Emulation der IBM PPR III XL, Epson Druckersprache.
  • Seite 51 Option Wert Beschreibung WARTEN MANUELL 60 Sekunden, 30 Stellt die Zeitdauer von der Sekunden, Aus Anforderung zum Einlegen von Papier bis zum Abbrechen des Druckauftrags, wenn kein Papier eingelegt wird, ein. Funktioniert nur im PostScript- Modus. WARTEZEIT Aus, 5 - 90 - 300 Stellt die Zeitdauer zwischen Sekunden dem Empfang des letzten...

  • Seite 52: Pcl-Emulation

    PCL-E MULATION Option Wert Beschreibung SCHRIFTEN Resident, Dimmo, Wählt die Herkunft der Geladen verwendeten PCL-Schrift. Dimmo wird nur angezeigt, wenn ein Schriften DIMM ROM im Steckplatz vorhanden ist. „Geladen“ erscheint nur, wenn Schriften in den Drucker geladen wurden. FONT NR. I000 bis 1083 Stellt die PCL-Schrift-Nr.

  • Seite 53: Lf-Funktion

    Option Wert Beschreibung LF-FUNKTION LF, LF+CR Stellt die Funktionalität beim Empfang eines LF-Codes im PCL- Modus ein. DRUCKRÄNDER Normal, 1/5 Zoll, 1/6 Zoll Stellt den nicht bedruckbaren Papierbereich (Rand) ein. Normal: kompatibel zur PCL- Emulation 1/5 Zoll: Inlandsmodell- Emulation 1/6 Zoll: HIPER-W-Emulation VOLLTON EIN, AUS PCL: Stellt ein, ob zum Drukken...

  • Seite 54: Ppr-Emulation

    PPR-E MULATION Option Wert Beschreibung CHARACTER PITCH 10 CPI, 12 CPI, 17 CPI, Spezifiziert den Zeichenabstand in 20 CPI, PROPORTIONAL dieser Emulation. CHARACTER SET Set 1, Set 2 Spezifiziert einen Zeichensatz. ZEICHENSATZ IBM 437 Spezifiziert einen Zeichensatz. LETTER 0 STYLE Gesperrt, Freigegeben Spezifiziert den Stil, der 9BH durch den Buchstaben o und 9DH...

  • Seite 55: Hp-Gl/2-Emulation

    Option Wert Beschreibung TEXT HEIGHT Same, Diff Stellt die Zeichenhöhe ein. SAME: Gleiche Höhe unabhängig von CPI. DIFF: Zeichenhöhe unterschiedlich wie CPI. HP-GL/2-E MULATION Option Wert Beschreibung PEN 0 - 15 WIDTH 0.0 - 12.0 mm Spezifiziert die Breite von Linie 0 - 15 für die Menüpalette, die in GL/ Pen 0: 0.13 mm 2-Zeichnungen verwendet wird.
  • Seite 56 Option Wert Beschreibung PEN 0 - 15 COLOUR 0.0 - 12.0 mm Spezifiziert die Farbe von Linie 0 - 15 für die Menüpalette, die in GL/ Pen 0: 0 2-Zeichnungen verwendet wird. Pen 1: 1 Die angegebene Farbe ist ungültig, Pen 2: 2 wenn PALETTE nicht als PALETTE SOURCE gewählt ist.
  • Seite 57 Option Wert Beschreibung SELECT PAPER Edit size, Plotsize all, Spezifiziert die Methode zur Plotsize equip Bestimmung der Papiergröße in GL/2-Zeichnungen. EDITSIZE: Das passende Papier für „Edit Size“ im Menü wird gewählt. PLOTSIZE: Das Papier, dessen Größe größer ist als der vorgegebene Wert von „Plot Size“...

  • Seite 58: Parallel-Menü

    ARALLEL ENÜ Option Wert Beschreibung PARALLEL Freigegeben, Gesperrt Wählt die Parallelschnittstelle (Centronics). BIDIREKTIONAL Freigegeben, Gesperrt Wählt die bidirektionale Kommunikation. Freigegeben, Gesperrt Wählt den ECP-Modus. ACK-IMPULSDAUER Schmal (0,5 µs), Mittel Stellt die ACK-Impulsdauer für (1,0 µs), Breit (3,0 µs) kompatiblen Empfang ein. ACK/BUSY-ZEIT- ACK-in-Busy, ACK- Stellt die Ausgangsreihenfolge für...

  • Seite 59: Usb-Menü

    USB-M ENÜ Option Wert Beschreibung Freigegeben, Wählt die USB-Schnittstelle. Gesperrt SOFT RESET Freigegeben, Wählt die Verwendung des Befehls Gesperrt Soft Reset. OFF-LINE-EMPFANG Freigegeben, Bei Einstellung auf „Freigegeben“ Gesperrt behält diese Funktion den Empfang bei, ohne das Schnittstellensignal zu ändern, auch wenn ein Alarm eintritt.

  • Seite 60: Netzwerk-Menü

    ETZWERK ENÜ Option Wert Beschreibung TCP/IP Freigegeben, Wählt das TCP/IP-Protokoll. Gesperrt NETWARE Freigegeben, Wählt das Netware-Protokoll. Gesperrt ETHERTALK Freigegeben, Wählt das EtherTalk-Protokoll. Gesperrt NETBEUI Freigegeben, Wählt das NetBEUI-Protokoll. Gesperrt FRAME TYPE Auto, 802.2, 802.3 Wählt den Ethernet-Rahmentyp. Ether-II, snap DHCP/BOOTP Freigegeben, Legt fest, ob die Wahl von DHCP/ Gesperrt...

  • Seite 61: Speicher-Menü

    PEICHER ENÜ Option Wert Beschreibung EMPFANGSPUFFER- Automatisch, 0,5 MB, Stellt die Größe des GRÖSSE 1 MB, 2 MB, 4 MB, 8 Empfangspuffers in Abhängigkeit MB, 16 MB, 32 MB von der Größe des im Drucker installierten Speichers ein. SPEICHER SPERREN Automatisch, Aus, 0,5 Stellt die Größe des Schriften- MB, 1 MB, 2 MB,...

  • Seite 62: Systemeinstellungs-Menü

    YSTEMEINSTELLUNGS ENÜ Option Wert Beschreibung X-POSITION 0.00 mm, +0.25 bis Stellt die Gesamt-Druckposition +2.0 mm, 2.0 bis horizontal in Schritten von 0,20 0.25 mm ein. Y-POSITION 0.00 mm, +0.25 bis Stellt die Gesamt-Druckposition +2.0 mm, 2.0 bis vertikal in Schritten von 0,20 0.25 mm ein.

  • Seite 63: Wartungs-Menü

    ARTUNGS ENÜ Option Wert Beschreibung EEPROM RÜCKSETZEN Ausführen Initialisiert das EEPROM für jede Einheit. MENÜ SPEICHERN Ausführen Speichert die aktuellen Menüeinstellungen. LADEN Ausführen Lädt die gespeicherten Menüeinstellungen. (Wird nur angezeigt, wenn gespeicherte Menüeinstellungen vorhanden sind.) ENERGIESPARMODUS Freigegeben, Wählt den Energiesparmodus, Gesperrt wenn für eine vorgegebene Zeitdauer kein Eingang...

  • Seite 64: Betriebszähler-Menü

    ETRIEBSZÄHLER ENÜ Option Wert Beschreibung GESAMT-SEITENZÄHLER nnnnnn Zeigt die Gesamtzahl der gedruckten Seiten an. KASSETTE 1 SEITEN- nnnnnn Zeigt die Anzahl an gedruckten Seiten aus jedem Fach an. ZÄHLER (Es werden nur installierte KASSETTE 2 SEITEN- nnnnnn Fächer angezeigt.) ZÄHLER KASSETTE 3 SEITEN- nnnnnn ZÄHLER...

  • Seite 65: Administrator-Menü

    DMINISTRATOR ENÜ (Zu diesem Menü haben nur Systemadministratoren Zugang.) Zum Abrufen dieses Menüs schalten Sie den Drucker ein, wobei Sie die Tasten Item +/Item – gedrückt halten. Option Wert Beschreibung ALLE MENÜGRUPPEN Aktiviert/deaktiviert alle Menügruppen des Benutzermenüs. Bei Einstellung auf „Deaktiviert“ werden die Benutzermenüs nicht angezeigt, Ausnahme von DRUCKAUFTRÄGE-MENÜ...

  • Seite 66: System-Einstel

    Option Wert Beschreibung IEEE 1394-MENÜ Freigegeben/Gesperrt NETZWERK-MENÜ Freigegeben/Gesperrt SPEICHER-MENÜ Freigegeben/Gesperrt FESTPLATTEN-WAR- Freigegeben/Gesperrt Aktiviert/deaktiviert das TUNG angezeigte Menü. SYSTEM-EINSTEL- Freigegeben/Gesperrt Bei Einstellung auf LUNGS-MENÜ „Deaktivieren“ wird das entsprechende Menü nicht WARTUNGS-MENÜ Freigegeben/Gesperrt angezeigt. BETRIEBSZÄHLER- Freigegeben/Gesperrt MENÜ FARB-MENÜ Ausführen Über dieses Menü werden die (für Protokollzwecke) gespeicherten Toneransprechkurvendaten...

  • Seite 67: Ausschalten

    USSCHALTEN Unter normalen Umständen sollte der Energiesparmodus eingesetzt werden, sodass der Drucker nicht ausgeschaltet werden muss. Wenn Sie den Drucker jedoch manuell ausschalten möchten, führen Sie die folgende Bedienung durch: Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Online...

  • Seite 68: Schnittstellen

    CHNITTSTELLEN Dieser Drucker ist mit verschiedenen Datenschnittstellen ausgestattet. Parallel – Für direkte Anschluss an einen PC. Für diesen Anschluss ist ein bidirektionales Parallelkabel (IEEE 1384- kompatibel) erforderlich. USB – Für Anschluss an einen PC mit Windows 98 oder höher (nicht auf Windows 98 nachgerüstetes Windows 95) oder einen Macintosh.
  • Seite 69 > Wenn Sie den Drucker direkt an einen unabhängigen Computer anschließen möchten, fahren Sie im Kapitel „Druckertreiber“ fort. > Falls Ihr Drucker als Netzwerkdrucker installiert werden soll, lesen Sie bitte über die Netzwerk-Schnittstellenkarte im Benutzerhandbuch zur Konfiguration des Netzwerkanschlusses nach, ehe Sie die Druckertreiber installieren.

  • Seite 70: Druckertreiber

    über die Installation von Druckertreibern siehe die Datei Readme auf dieser CD. Im Oki Treiber befindet sich ein besonderes Register „Fragen zu Oki“. Falls Sie mit Ihrem Computer auf das Internet zugreifen können, finden Sie in diesem Register viele spezielle Hilfen und Informationen für Ihren Drucker.

  • Seite 71: Installation Eines Druckertreibers

    Druckerport (LPT1, USB oder Netzwerkport) während der Installation aus. Falls erwünscht, können Sie von der Webseite http://www.okieurope.com einen PCL XL (PCL6) Treiber herunterladen. Dieser Treiber führt zu kleineren Druckdateien, einer schnelleren Druckgeschwindigkeit und einer noch genaueren Wiedergabe der originalen Computerdatei. Jedoch ist das Drucken von Broschüren, Postern, Überlagerungen und Wasserzeichen nur möglich, wenn der mitgelieferte PCL 5c Treiber verwendet wird.

  • Seite 72: Netzwerkerweiterung Für Druckertreiber

    ETZWERKERWEITERUNG FÜR RUCKERTREIBER Steht nur auf TCP/IP Netzwerkverbindungen zur Verfügung. Die Funktion Netzwerkerweiterung für Druckertreiber steht nur zur Verfügung, wenn Ihr Drucker unter Verwendung des Treiber- Installierungsprogramms auf der Treiber CD installiert wurde. Durch Auswählen von [Get Printer Settings (Drucker Einstellungen holen)] wird der Druckertreiber nach den installierten Hardwareoptionen gefragt und die entsprechenden Einstellungen aktiviert.

  • Seite 73: Installierte Optionen

    NSTALLIERTE PTIONEN Dieser Abschnitt erklärt, wie die Einstellungen des Druckertreibers angepasst werden müssen, um die Vorteile beliebig installierter Hardware nutzen zu können. Die installierten Druckertreiber erscheinen auf Ihrem Computer im Fenster “Printers (Drucker)”. Dieses Fenster kann üblicherweise über das Menü Start oder aus der Windows Systemsteuerung geöffnet werden.

  • Seite 74: Vorgaben Für Papiervorschub, Größe Und Medien

    Internes Festplattenlaufwerk. Im Drucker installierter.Speicher. HINWEIS Im Windows 98 PS Treiber steht die Schaltfläche Memory (Speicher) zur Verfügung, um die Größe des verfügbaren PostScript Speichers und des Schriftgrößen Caches anzupassen. Der Treiber passt diese Werte automatisch an, sobald die installierte Speichergröße festgesetzt wurde. Normalerweise müssen diese Werte nicht noch einmal angepasst werden.

  • Seite 75: Festlegen Der Medienvorgaben Mit Dem Pcl Treiber

    PCL T ESTLEGEN DER EDIENVORGABEN MIT DEM REIBER Windows XP/2000 Windows 98 Wählen Sie die Papiergröße aus, auf der Sie drucken möchten. Wählen Sie das Fach aus, in dem das gewünschte Papier liegt. Sie können auch ein Fach auswählen, indem Sie dieses im Grafikbild anklicken.

  • Seite 76: Festlegen Der Standardmedien Mit Dem Postscript Treiber

    ESTLEGEN DER TANDARDMEDIEN MIT DEM CRIPT REIBER Windows XP/2000 Windows 98 Wählen Sie das Fach aus, in dem das gewünschte Papier aufbewahrt ist. Wählen Sie aus, ob Ihr Dokument in schwarz/weiß oder farbig gedruckt werden soll. Im erweiterten Dialog wählen Sie die Papiergröße im ausgewählten Fach aus.

  • Seite 77: Farbdruck

    ARBDRUCK Die mitgelieferten PCL und PostScript Druckertreiber C7350 bieten verschiedene Steuerungen an, um die Farbausgabe Ihres Druckers zu ändern. Für den täglichen Gebrauch genügt die Einstellung Auto Sie stellt sinnvolle Standardeinstellungen bereit und liefert gute Ergebnisse für die meisten Dokumente. Viele Anwendungen besitzen eigene Farbeinstellungen, die die Einstellungen im Druckertreiber aufheben können.
  • Seite 78 Visuelle Bedingungen Ein Druck kann bei unterschiedlichen Lichtverhältnissen sehr verschieden aussehen. So können zum Beispiel in einem Druck die Farben anders wirken, wenn man direkt neben einem Fenster mit einfallendem Sonnenlicht steht. Im Vergleich dazu erscheinen die Farben in einem Büro mit Neonbeleuchtung ebenfalls anders.

  • Seite 79: Auswahl Einer Farbanpassungsmethode

    Normalerweise werden CMYK Dokumente nur von professionellen Desktop Publishing und Grafikanwendungen unterstützt. NPASSUNG FOTOGRAFISCHER ILDER Nur RGB Üblicherweise ist Oki Colour Matching fur die Farbanpassung eine gute Wahl. Wählen Sie eine für Ihren Monitor geeignete Anpassungsmethode aus. C7350 Benutzerhandbuch > 79...

  • Seite 80: Anpassung Besonderer Farben

    Sie vielleicht Soft-Proofing verwenden, um das gedruckte Bild auf Ihrem Monitor zu simulieren. Um dies durchführen zu können, verwenden Sie die ICC-Profile von Oki. und drucken Sie anschließend mit den ICC Profilen als Druck (Ausgabe) Ort (nur PS). Wahlweise können Sie die PostScript-Farbanpassung mit der Einstellung Absolute Colorimetric verwenden.

  • Seite 81: Farbanpassung Mit Dem Pcl Treiber

    RGB oder CMYK Verwenden Sie die Farbanpassung PostScript mit der Option Saturation (Sättigung) (PS Treiber). PCL T ARBANPASSUNG MIT DEM REIBER Die Optionen der Farbanpassung im PCL Treiber wurden entwickelt, um mit RGB Daten arbeiten zu können. Diese Optionen eignen sich für die meisten Office Anwendungen. >...

  • Seite 82: Verwendung Des Farbmusters

    sRGB Optimiert für die Anpassung besonderer Farben, wie z.B. der Farbe eines Firmenlogos. Die Farben innerhalb der Farbskala des Druckers werden ohne irgendwelchen Modifikationen gedruckt und nur die Farben, die aus dem Farbdruckbereich fallen, werden modifiziert. ERWENDUNG DES ARBMUSTERS Die Funktion Print Colour Swatch (Drucken des Farbmusters) gestattet es, Diagramme zu drucken, die eine Auswahl an Farbproben enthalten.

  • Seite 83: Farbverwaltung Mit Dem Pcl Treiber

    PCL T ARBVERWALTUNG MIT DEM REIBER Diese Funktion gestattete Ihnen, alternative Farbprofile für Ihren Drucker zu installieren. Ein Farbprofil ist eine besondere Datei, die Farbdaten über Ihren Drucker beinhaltet und dem Computer helfen soll, die nötigen Konvertierungen vom Farbfeld der Bildquelle (Monitor, Digitalkamera, Scanner) zum Farbfeld des Druckers durchzuführen.

  • Seite 84: Farbanpassung Mit Dem Postscript Treiber

    Datenarten. Die unten aufgeführte Tabelle fasst die verschiedenen Optionen der Farbanpassung zusammen, die im PostScript Treiber zur Verfügung stehen, und beschreibt, welche Datenarten beeinflusst werden. Option Farbanpassung RGB Daten CMYK Daten Oki Farbanpassung Nein PostScript Farbanpassung CMYK Simulation mit Tinte Nein Nein Windows ICM Anpassung...

  • Seite 85: Farbanpassung Postscript

    sRGB Optimiert für die Anpassung besonderer Farben, wie z.B. der Farbe eines Firmenlogos. Die Farben innerhalb der Farbskala des Druckers werden ohne irgendwelchen Modifikationen gedruckt und nur die Farben, die aus dem Farbdruckbereich fallen, werden modifiziert. ARBANPASSUNG CRIPT Hier werden die PostScript Farbwiedergabe Verzeichnisse verwendet, die sich im Drucker befinden und sowohl die Daten von RGB als auch von CMYK beeinflussen.

  • Seite 86: Keine Farbanpassung

    Konversion kann über die Schaltfläche ICM Intent im Druckertreiber kontrolliert werden. HINWEIS Oki bietet eine Alternative zu Windows ICM mit Farbanpassung an, wobei die Funktion ICC Profile verwendet wird. Diese ist ähnlich zu Windows ICM, bietet aber mehrere zusätzliche Funktionen an.

  • Seite 87: Verwendung Von Icc Profilen

    ICC P ERWENDUNG VON ROFILEN Diese Methode beeinflusst nur RGB Daten. Die Verwendung von ICC Profilen ist eine Methode, bei der die RGB Farbanpassung ähnlich der Windows ICM Farbanpassung verläuft. Der Hauptvorteil gegenüber der Windows ICM Farbanpassung liegt darin, dass es sowohl Input Profile als auch Output Profile verwendet.

  • Seite 88: Pantone® Farbanpasssung

    Klicken Sie auf die Schaltfläche New…, um eine neue Einstellung für Ihre Anwendung zu erzeugen. Wählen Sie ein Input Profil aus, das Ihrem Bild Quellengerät entspricht. Wählen Sie ein Output Profil für Ihren Drucker aus. Wählen Sie die Art der Wiedergabe aus (siehe „Wiedergabe Absichten“...

  • Seite 89: Betrieb

    ETRIEB Im vorangehenden Abschnitt über Druckertreiber wurde erklärt, wie die Standardoperationen für die unterschiedlichen Funktionen festgelegt werden. Auf diese konnte über das Windows Programm zugegriffen werden. Dieses Kapitel beschreibt, wie der Druckerbetrieb im Falle besonderer Druckjobs verändert werden kann. Dabei wird die gleiche Eigenschaftsseite des Druckertreibers verwendet, aber der Zugriff erfolgt direkt aus dem Windows Anwendungsprogramm heraus.

  • Seite 90: Mehrere Seiten Auf Einem Blatt

    EHRERE EITEN AUF EINEM LATT PCL T REIBER Wählen Sie die Anzahl der Seiten (maximal 16) pro Blatt aus. Klicken Sie auf die Schaltfläche Options (Optionen) und wählen Sie die benötigten Seitengrenzen, das Layout und die Ränder aus. HINWEIS Da die PCL Fenster für alle Windows Versionen ähnlich sind, werden hier nur die Fenster von Windows XP PCL gezeigt.

  • Seite 91: Postscript Treiber

    CRIPT REIBER Wählen Sie die Anzahl der Seiten pro Blatt aus. Klicken Sie auf die Schaltfläche Unprintable area (Nicht druckbarer Bereich) und legen Sie die Ränder fest. WINDOWS XP/2000 WINDOWS 98 C7350 Benutzerhandbuch > 91...

  • Seite 92: Benutzerdefinierte Formate

    ENUTZERDEFINIERTE ORMATE Benutzerdefinierte Formate können aus dem Fach 1 und aus dem Mehrzweckfach (manueller Vorschub) gedruckt werden. Die Druckereinstellung für das Mehrzweckfach muss vor der Verwendung manuell auf das benutzerdefinierte Format gesetzt werden. Die Breite eines benutzerdefinierten Formats liegt zwischen 76,2 mm und 216 mm, die Länge zwischen 127 mm und 1200 mm.

  • Seite 93: Postscript Treiber

    HINWEIS Das benutzerdefinierte Format wird im unteren Bereich der Liste für Papiergrößen hinzugefügt. Es können bis zu 32 benutzerdefinierte Formate definiert werden. CRIPT REIBER Für Windows XP/2000 Klicken Sie auf das Register Paper/Quality (Papier/ Qualität). Klicken Sie auf die Schaltfläche Advanced (Erweitert). Wählen Sie Custom Page Size (benutzerdefiniertes Format) aus und geben Sie die Breite, Länge und andere Parameter in das Pop-Up Feld .

  • Seite 94: Druckauflösung

    RUCKAUFLÖSUNG Wählen Sie die benötigte Druckauflösung aus. Falls nötig, stellen Sie Toner Save (Toner speichern) ein. HINWEIS Da die PCL Fenster für alle Windows Versionen ähnlich sind, wird hier nur das Fenster von Windows XP PCL gezeigt. C7350 Benutzerhandbuch > 94...

  • Seite 95: Duplex Drucken

    UPLEX RUCKEN Der Duplexdruck kann nur auf Standardpapiergrößen und Papiergewichten zwischen 75 und 105 g/m² durchgeführt werden. Die zu wählende Duplexeinheit muss dem Drucker angepasst und aktiviert werden, ehe der Duplexdruck ausgeführt werden kann. PCL T REIBER Wählen Sie Long-Edge oder Short-Edge Binding (Binden entlang der langen oder kurzen Seitenkante) aus.

  • Seite 96: Postscript Treiber

    CRIPT REIBER Wählen Sie Long-Edge oder Short-Edge Binding aus. WINDOWS XP/2000 WINDOWS 98 C7350 Benutzerhandbuch > 96...

  • Seite 97: Drucken Von Broschüren

    RUCKEN VON ROSCHÜREN Die optimale Duplexeinheit muss dem Drucker angepasst und aktiviert werden, ehe das Drucken von Broschüren ausgeführt werden kann. Manche Softwareanwendungen unterstützen das Drucken von Broschüren nicht. Die von-rechts-nach-links Einstellung (right-to-left setting) ermöglicht den Druck einer Broschüre für das Lesen von rechts nach links.

  • Seite 98: Postscript Treiber

    CRIPT REIBER HINWEIS Der Windows 98 PostScript Treiber unterstützt nicht das Drucken von Broschüren. Wählen Sie Broschüren Drucken aus. WINDOWS XP/2000 C7350 Benutzerhandbuch > 98...

  • Seite 99: Drucken Von Wasserzeichen

    RUCKEN VON ASSERZEICHEN PCL T REIBER Klicken Sie auf die Schaltfläche Watermark (Wasserzeichen) im Register Job Options (Job Optionen). Wählen Sie ein Wasserzeichen aus der Liste aus und klicken Sie anschließend auf OK. Um ein neues Wasserzeichen zu erstellen oder ein bestehendes Wasserzeichen zu ändern und seine Eigenschaften anzugeben, klicken Sie auf New (Neu) oder Edit (Ändern) .

  • Seite 100: Postscript Treiber

    CRIPT REIBER HINWEIS Der Windows 98 PostScript Treiber unterstützt nicht das Drucken von Broschüren. Klicken Sie auf die Schaltfläche Watermark (Wasserzeichen) im Register Job Options (Job Optionen). Wählen Sie ein Wasserzeichen aus der Liste aus und klicken Sie anschließend auf OK. Um ein neues Wasserzeichen zu erstellen oder ein bestehendes Wasserzeichen zu ändern und seine Eigenschaften anzugeben, klicken Sie auf New (Neu)

  • Seite 101: Sortieren

    ORTIEREN Der Vorgang Sortieren kann mit oder ohne eingebautes Festplattenlaufwerk stattfinden. Jedoch wird mit einem installierten Festplattenlaufwerk eine bessere Leistung erzielt. Falls die verwendete Softwareanwendung über eine Option Druckvergleich verfügt, wird empfohlen, nur eine Vergleichsoption zu verwenden, um jeglichen Konflikt beim Drucken zu vermeiden, z.B.

  • Seite 102: Zeichensubstitution

    EICHENSUBSTITUTION Eine Zeichensubstitution kann nur bei Verwendung des Windows PostScript Treibers durchgeführt werden. – W CRIPT REIBER INDOWS Nach dem Anklicken der Schaltfläche Advanced (Erweitert) aus dem Register Layout: Wählen Sie die Substitution aus oder laden Sie sich eine Schrift aus dem True Type Font herunter. Erweitern Sie die Postscript Options (PostScript Optionen) und wählen Sie die benötigte Download- Option aus der True Type Font Download Option...

  • Seite 103: Postscript Treiber - Windows 98

    – W CRIPT REIBER INDOWS Im Register Fonts (Zeichen): Wählen Sie die Art der Zeichensubstitution aus den aufgeführten Optionen aus (benutzen Sie die Online-Hilfe für Informationen). Klicken Sie auf die Schaltfläche OK. RUCKEN DER IM RUCKER GESPEICHERTEN EICHENLISTE Klicken Sie die Schaltfläche Menu (Menü) an, bis das PRINT MENU (Menü...

  • Seite 104: Prüfen Und Drucken

    RÜFEN UND RUCKEN HINWEIS > Die interne Festplatte muss dem Drucker angepasst und aktiviert sein, damit das Spooling (Zwischenspeichern) des Druckjobs vor dem endgültigen Druck durchgeführt werden kann. > Falls der Speicher der Festplatte für die gespulte Daten nicht ausreicht, wird DISK FULL (Diskette voll) angezeigt und nur eine Kopie gedruckt.

  • Seite 105: Kopien Drucken

    Prüfung gedruckt. Nach der Überprüfung können die restlichen Kopien, entsprechend der unten aufgeführten Abläufe, gedruckt oder (falls fehlerhaft) gelöscht werden. OPIEN RUCKEN Um die verbleibenden Kopien eines Dokuments nach der Überprüfung drucken zu können, führen Sie die folgenden Schritte am Drucker aus: Klicken Sie auf die Schaltfläche Menu (Menü), um auf das PRINT JOBS MENU zugreifen zu können und klicken Sie dann auf die Schaltfläche Select (Auswählen).

  • Seite 106: Sicheres Drucken

    ICHERES RUCKEN HINWEIS > Die interne Festplatte muss dem Drucker angepasst und aktiviert sein, damit das Spooling (Zwischenspeichern) des Druckjobs vor dem endgültigen Druck durchgeführt werden kann. > Falls der Speicher der Festplatte für die gespulte Daten nicht ausreicht, wird DISK FULL (Diskette voll) angezeigt und nur eine Kopie gedruckt.

  • Seite 107: Vertraulich Drucken

    Drucken Sie das Dokument aus der verwendeten Softwareanwendung, die zum Spulen des Druckjobs auf die Druckerfestplatte verwendet wird. Der Druckjob kann dann, entsprechend der unten aufgeführten Abläufe, gedruckt oder gelöscht werden. ERTRAULICH RUCKEN Um vertrauliche Dokumente drucken zu können, führen Sie folgende Schritte auf dem Drucker aus: Klicken Sie auf die Schaltfläche Menu (Menü), um auf das PRINT JOBS MENU zugreifen zu können und klicken...

  • Seite 108: Speichern Auf Festplatte

    PEICHERN AUF ESTPLATTE HINWEIS > Die interne Festplatte muss dem Drucker angepasst und aktiviert sein, damit das Spooling (Zwischenspeichern) des Druckjobs vor dem endgültigen Druck durchgeführt werden kann. > Falls der Speicher der Festplatte für die gespulte Daten nicht ausreicht, wird DISK FULL (Diskette voll) angezeigt und nur eine Kopie gedruckt.

  • Seite 109: Kopien Drucken

    Drucken Sie das Dokument aus der verwendeten Softwareanwendung. Das Dokument wird auf der Festplatte gespeichert. Das Dokument kann dann, entsprechend der unten aufgeführten Abläufe, gedruckt oder gelöscht werden. OPIEN RUCKEN Um die verbleibenden Kopien eines Dokuments nach der Überprüfung drucken zu können, führen Sie die folgenden Schritte am Drucker aus: Klicken Sie auf die Schaltfläche Menu (Menü), um auf das PRINT JOBS MENU zugreifen zu können und klicken...

  • Seite 110: Overlay Drucken

    VERLAY RUCKEN AS SIND VERLAYS Overlays können bei Aufgaben wie dem Drucken von Briefköpfen, Formularen oder Rechnungen nützlich sein. Sie reduzieren den Bedarf an vorgedrucktem Briefpapier. Ein Overlay kann eine Kombination aus Grafiken, Zeichen oder Text sein, der im Flash-Kartenspeicher des Druckers oder auf der Festplatte gespeichert ist und je nach Bedarf gedruckt wird.

  • Seite 111: Erstellen Von Dokumenten Für Overlays

    Verwenden Sie die Datei(en), die Sie auf den Drucker heruntergeladen haben, um einen Overlay zu erzeugen und drucken Sie dann Ihr Dokument. Sie müssen aber nicht jedes Mal alle oben beschriebenen Schritte ausführen, wenn Sie ein Overlay drucken möchten. Falls die Dateien, die Sie verwenden möchten, bereits auf den Drucker heruntergeladen wurden, müssen Sie nur die Schritte ab 3 durchführen.
  • Seite 112 Wählen Sie alle Einstellungen des Druckertreibers aus, mit denen Sie Ihren Overlay drucken möchten. Versuchen Sie den Overlay auf ein einziges Blatt zu beschränken. Verwenden Sie keine N-up, Duplex, Finisher-Option, usw., bis das Dokument, welches den Overlay enthält, gedruckt ist. Klicken Sie im Dialogfeld des Druckertreibers auf OK, um in das Dialogfeld Drucken zurück zu kommen .

  • Seite 113: Herunterladen Der Druckdatei Für Einen Overlay

    ERUNTERLADEN DER RUCKDATEI FÜR EINEN VERLAY Im vorhergehenden Abschnitt erzeugten Sie eine Druckdatei (PRN) auf Ihrer Festplatte. Dieser Abschnitt erklärt nun, wie diese Datei mit dem Storage Device Manager zum Drucker heruntergeladen wird. Der Storage Device Manager wurde mit der Originalsoftware Ihres Drucker auf CDs mitgeliefert.

  • Seite 114: Definieren Von Overlays

    ausgeführt)” und weist damit daraufhin, dass die Datei erfolgreich heruntergeladen wurde. Schließen Sie den Storage Device Manager. EFINIEREN VON VERLAYS PCL Treiber Wählen Sie das Register Job Options aus und klicken Sie auf die Schaltfläche Overlay . Um einen Overlay zu definieren, klicken Sie auf die Schaltfläche.
  • Seite 115 Geben Sie die Identifikations-Nummer der Datei ein. Für Informationen über den Storage Manager, siehe das Benutzerhandbuch. Wählen Sie aus, auf welchen Seiten der Overlay gedruckt werden soll. Klicken Sie auf die Schaltfläche Add (Hinzufügen). Klicken Sie auf die Schaltfläche Close (Schließen). Markieren Sie den Namen des Overlays in Defined Overlays (Definierte Overlays).
  • Seite 116 PostScript Treiber: Wählen Sie das Register Overlays aus und klicken Sie anschließend auf die Schaltfläche New (Neu). Geben Sie den Dateinamen ein. Klicken Sie auf die Schaltfläche Add (Hinzufügen). HINWEIS Der Name der Form muss dem Dateinamen entsprechen, den Sie im vorhergehenden Kapitel notierten.
  • Seite 117 HINWEIS Der Name des Overlays ist ein zufälliger Name Ihrer Wahl. Klicken Sie auf die Schaltfläche OK. Markieren Sie den Namen des Overlays in Defined Overlays (Definierte Overlays). Klicken Sie auf die Schaltfläche Add (Hinzufügen), um den Overlay in die Liste der Active Overlays (Aktive Overlays) hinzuzufügen.

  • Seite 118: Drucken Von Postern

    RUCKEN VON OSTERN Diese Option bietet Ihnen die Möglichkeit, Poster zu gestalten und zu drucken. Sie ist nur mit dem PCL Drucker Treiber verfügbar. Wählen Sie Poster Drucken aus. Klicken Sie auf die Schaltfläche Options (Optionen), um das Poster zu gestalten. HINWEIS Da die PCL Fenster für alle Windows Versionen ähnlich sind, werden hier nur die Fenster von Windows XP PCL gezeigt.

  • Seite 119: Wartung

    ARTUNG APIER NACHLEGEN Im LCD wird angezeigt, wenn die Anzahl der Seiten in einer Papierkassette unter 30 fällt. Es wird empfohlen, dann wie folgt Papier nachzulegen: Ziehen Sie die Papierkassette heraus. Entnehmen Sie die restlichen Seiten. Legen Sie ein Ries Papier (500 Blatt) in die Papierkassette und legen Sie dann die im obigen Schritt 2 entnommenen Seiten darauf (dadurch wird gewährleistet, dass das älteste Papier zuerst verbraucht wird und so Papierstaus...
  • Seite 120 Vergewissern Sie sich, dass die Papierführungen und der hintere Anschlag auf die Größe des verwendeten Papiers eingestellt sind. So verhindern Sie Papierstaus: > Lassen Sie keinen Freiraum zwischen dem Papier und den Papierführungen und dem hinteren Anschlag. > Legen Sie nicht zu viel Papier in die Papierkassette ein. Die Kapazität ist abhängig von der Papiersorte und dem Papiergewicht (max.
  • Seite 121 Eine untere Papierkassette, falls vorhanden, kann nicht zum Drucken verwendet werden, wenn darüber keine Papierkassette eingesetzt ist. C7350 Benutzerhandbuch> 121...

  • Seite 122: Tonerpatrone Ersetzen

    ONERPATRONE ERSETZEN Wenn der Toner zu Ende geht, wird TONERMANGEL *** auf dem Bedienfeld angezeigt (*** ist die Bezeichnung der Farbe). Wird das Drukken fortgesetzt, ohne die Tonerpatrone zu ersetzen, wird NEUE *** TONERKASSETTE EINSETZEN angezeigt, und Drucken ist nicht mehr möglich. Je nach der Betriebsumgebung ist es möglich, dass das Druckbild schwach wird, bevor diese Meldung angezeigt wird.
  • Seite 123 Überprüfen Sie den Farbaufkleber der Tonerpatrone, die ausgewechselt werden soll. Bewegen Sie den farbigen Hebel (1) an der rechten Seite der Tonerpatrone so weit wie möglich in Pfeilrichtung. Entnehmen Sie die Tonerpatrone (2), wobei Sie die rechte Seite der Tonerpatrone zuerst anheben, um den Positionierzapfen an der Bildtrommel von der Tonerpatrone zu lösen.
  • Seite 124 Schütteln Sie die neuen Tonerpatronen mehrmals hin- und her. Anschließend halten Sie die Tonerpatronen waagerecht und entfernen das Band. Entfernen Sie das Verschlußstück, welches sich hinter dem Lösehebel des Farbtoners befindet. C7350 Benutzerhandbuch> 124...
  • Seite 125 Setzen Sie die neue Tonerpatrone in die Bildtrommel ein, zuerst die linke Seite, sodass der Positionierzapfen der Bildtrommel in die Öffnung in der Tonerpatrone kommt. Drücken Sie die Tonerpatrone vorsichtig nach unten, sodass der Sicherungsstift in die Rille an der Bildtrommel kommt.
  • Seite 126 Drücken Sie den farbigen Hebel vorsichtig nach vorne bis zum Anschlag. Dadurch kann der Toner in die Bildtrommel fließen. Reinigen Sie den LED-Kopf vorsichtig mit einem LED- Linsenreiniger oder einem weichen Tuch. ACHTUNG! Verwenden Sie niemals Methylalkohol oder anderen Lösungsmittel am LED-Kopf, weil sonst Schäden an der Linsenoberfläche verursacht werden.
  • Seite 127 Schließen Sie die obere Abdeckung. HINWEIS Nach dem Einsetzen der neuen Tonerpatrone sollte die Meldung TONERMANGEL bzw. NEUE TONERKASSETTE EINSETZEN im Display erlöschen. In einigen Fällen erlischt die Meldung jedoch erst, wenn gedruckt wird. Sollte sie dann immer noch nicht erlöschen, setzen Sie die Tonerpatrone erneut ein.

  • Seite 128: Bildtrommel Ersetzen

    ILDTROMMEL ERSETZEN Wenn die Bildtrommel das Ende der Nutzungsdauer erreicht, wird die Meldung BILDTROMMEL *** WECHSELN auf dem Bedienfeld angezeigt (*** ist die Bezeichnung der Farbe). Wird das Drucken fortgesetzt, ohne die Bildtrommel zu ersetzen, wird BILDTROMMEL *** WECHSELN angezeigt, und Drucken ist nicht mehr möglich.
  • Seite 129 Entnehmen Sie die Tonerpatrone wie folgt: VORSICHT! Beim Umgang mit Toner ist äußerste Sorgfalt erforderlich. > Toner kann gesundheitsschädlich sein, wenn er eingeatmet oder verschluckt wird oder in die Augen gerät. > Toner kann außerdem Flecken an den Händen und der Kleidung verursachen.
  • Seite 130 Entnehmen Sie die Bildtrommel. Überzeugen Sie sich, dass die neue Bildtrommel die richtige Farbe aufweist, und entnehmen Sie sie aus der Verpackung. C7350 Benutzerhandbuch> 130...
  • Seite 131 Entfernen Sie die Schutzfolie von der neuen Bildtrommel. C7350 Benutzerhandbuch> 131...
  • Seite 132 Setzen Sie die neue Bildtrommel positionsrichtig gemäß ihrer Farbe in den Drucker ein. C7350 Benutzerhandbuch> 132...
  • Seite 133 Drücken Sie die Lasche nach innen und entfernen Sie die Abdeckplatte von der Bildtrommel. Setzen Sie die Tonerpatrone wieder ein oder ersetzen Sie sie durch eine neue Tonerpatrone der entsprechenden Farbe. Siehe oben „Tonerpatrone ersetzen“. Schließen Sie die obere Abdeckung. C7350 Benutzerhandbuch>...

  • Seite 134: Transportband Ersetzen

    RANSPORTBAND ERSETZEN Wenn das Transportband das Ende der Nutzungsdauer erreicht, wird die Meldung TRANSPORTBAND WECHSELN auf dem Bedienfeld angezeigt. Die Nutzungsdauer des Transportbands beträgt etwa 60.000 Seiten, A4, Quereinzug. Dies gilt unter der Voraussetzung, dass ein Standard-Druckauftrag aus drei Seiten besteht.
  • Seite 135 Drücken Sie den Verriegelungshebel (1) mit den Griffen (2 und 3) nach hinten und entfernen Sie das alte Transportband aus dem Drucker. Entnehmen Sie die neue Transportbandeinheit aus ihrer Verpackung. C7350 Benutzerhandbuch> 135...
  • Seite 136 Richten Sie die Stifte (4) unter Verwendung der Griffe (2 und 3) mit den Rillen (5) am Drucker aus und setzen Sie das neue Transportband in den Drucker ein. Bewegen Sie den Verriegelungshebel (1) zur Vorderseite des Druckers hin und vergewissern Sie sich, dass er das Transportband in seiner Position verriegelt.
  • Seite 137 Setzen Sie den Träger vollständig mit den vier Bildtrommeln und Tonerpatronen zurück in den Drucker. Schließen Sie die obere Abdeckung. C7350 Benutzerhandbuch> 137...

  • Seite 138: Fixiereinheit Ersetzen

    IXIEREINHEIT ERSETZEN Wenn die Fixiereinheit das Ende der Nutzungsdauer erreicht, wird die Meldung HEIZUNGSEINHEIT WECHSELN auf dem Bedienfeld angezeigt. Die Nutzungsdauer der Fixiereinheit beträgt etwa 60.000 A4-Seiten. Schalten Sie den Drucker aus und öffnen Sie die obere Abdekkung. C7350 Benutzerhandbuch> 138...
  • Seite 139 VORSICHT! Die Fixiereinheit ist nach dem Drucken sehr heiß. Heben Sie sie immer am Griff an. Bewegen Sie die zwei Verriegelungshebel (1) zur Geräterückseite hin, um die Fixiereinheit zu lösen. Entnehmen Sie die Fixiereinheit mit dem Griff (2) aus dem Drucker.

  • Seite 140: Led-Kopf Reinigen

    LED-K OPF REINIGEN Reinigen Sie den LED-Kopf, wenn das Druckbild nicht deutlich ist, weiße Streifen vorkommen oder der Text verschmiert ist. Schalten Sie den Drucker aus und öffnen Sie die obere Abdekkung. ACHTUNG! Verwenden Sie niemals Methylalkohol oder anderen Lösungsmittel am LED-Kopf, weil sonst Schäden an der Linsenoberfläche verursacht werden.
  • Seite 141 Reinigen Sie den LED-Kopf vorsichtig mit einem LED- Linsenreiniger oder einem weichen Tuch. Schließen Sie die obere Abdeckung. C7350 Benutzerhandbuch> 141...

  • Seite 142: Drucker Transportieren

    RUCKER TRANSPORTIEREN Dieser Drucker ist ein Präzisionsgerät. Bei einem Transport ohne schützende Verpackung kann er mechanisch beschädigt werden. Schalten Sie den Drucker aus. Nehmen Sie das Netzkabel und das Drucker- Schnittstellenkabel vom Drucker ab und entnehmen Sie sämtliches Papier aus den Papierkassetten. Öffnen Sie die obere Abdeckung und entnehmen Sie die vier Bildtrommeln.
  • Seite 143 Verschließen Sie die Öffnung an jeder Bildtrommel und der zugehörigen Tonerpatrone mit Kunststoff-Klebeband (1), um Verschütten von Toner während des Transports zu vermeiden. Setzen Sie die vier Bildtrommeln mitsamt ihren Tonerpatronen zurück in den Drucker. Setzen Sie den Drucker in seinen Verpackungskarton, wobei Sie das originale Verpackungsmaterial verwenden, und verschließen Sie den Karton.

  • Seite 144: Störungssuche

    TÖRUNGSSUCHE ELDUNGEN AUF DEM Im Flüssigkristalldisplay (LCD) auf dem Bedienfeld werden der Drukkerstatus und gegebenenfalls Fehlermeldungen angezeigt. Nachstehend sind die Status- und Fehlermeldungen mit einer Erläuterung der Bedeutung der einzelnen Meldungen aufgeführt. LCD-Meldung Bedeutung TONERMANGEL ***** Der Toner geht zu Ende (***** bezeichnet die Farbe). FEHLER: TONERSENSOR Fehler eines Tonersensors (***** bezeichnet die *****...
  • Seite 145 LCD-Meldung Bedeutung DATENEMPFANG Daten wurden empfangen, aber die Verarbeitung hat noch nicht begonnen. DATEN GELADEN Im Pufferspeicher sind noch nicht gedruckte Daten verblieben. Der Drucker wartet auf die nachfolgenden Daten. FEHLER: FESTPLATTE Beim Betrieb der Festplatte ist ein Fehler aufgetreten. FEHLER: FESTPLATTE Die Festplatte/der Flash-Speicher ist voll.

  • Seite 146: Papierstaus

    LCD-Meldung Bedeutung DRUCKER AUSSCHALTEN Der Drucker muss nach der Festplatten-/Flash- Initialisierung ausgeschaltet werden. ENERGIESPARMODUS Der Drucker befindet sich im Energiesparmodus. DRUCKT Daten werden gedruckt. VERARBEITUNG Daten werden verarbeitet. SPEICHER-TEST Der RAM-Speicher wird nach dem Einschalten des Druckers geprüft. REGISTRATION ADJUST Die Einstellung der Ausrichtung wird geprüft.

  • Seite 147: In Der Papierkassette

    Die obere Abdeckung des Druckers muss geöffnet bleiben (FÜR BIS ZU MAXIMAL 5 MINUTEN), bis alle Prüfungen auf Papierstaus ausgeführt wurden. Wenn die obere Abdeckung zu früh geschlossen wird, wird der Papierstau-Fehler nicht gelöscht. N DER APIERKASSETTE Entnehmen Sie die Papierkassette, entfernen Sie gestautes Papier aus dem Drucker und setzen Sie die Papierkassette wieder ein.

  • Seite 148: Hinter Der Vorderen Abdeckung

    INTER DER VORDEREN BDECKUNG Öffnen Sie die vordere Abdeckung, entfernen Sie gestautes Papier und schließen Sie die vordere Abdeckung wieder. C7350 Benutzerhandbuch> 148...

  • Seite 149: Auf Dem Transportband

    UF DEM RANSPORTBAND Entnehmen Sie alle vier Bildtrommeln als eine Einheit in ihrem Träger. Entfernen Sie gestautes Papier vorsichtig vom Transportband und aus der oberen Papierausgabe. Setzen Sie alle vier Bildtrommeln als eine Einheit wieder in den Drucker ein. C7350 Benutzerhandbuch> 149...

  • Seite 150: Hinter Der Hinteren Abdeckung

    INTER DER HINTEREN BDECKUNG Öffnen Sie die hintere Abdeckung, entfernen Sie gestautes Papier und schließen Sie die hintere Abdeckung wieder. C7350 Benutzerhandbuch> 150...

  • Seite 151: In Der Fixiereinheit

    N DER IXIEREINHEIT Wenn sich gestautes Papier in der Fixiereinheit befindet, führen Sie folgendes aus: VORSICHT! Die Fixiereinheit ist nach dem Drucken sehr heiß. Heben Sie sie immer am Griff an. Bewegen Sie die zwei farbigen Verriegelungshebel (1) an den Seiten der Fixiereinheit zur Geräterückseite hin (die Hebel sind nach vorne federbelastet).
  • Seite 152 Während sich der farbige Hebel an der Fixiereinheit an Ihrer rechten Seite befindet, ziehen Sie ihn auf sich zu. Entfernen Sie langsam das gestaute Papier. Setzen Sie die Fixiereinheit wieder in den Drucker ein. C7350 Benutzerhandbuch> 152...

  • Seite 153: In Der Duplexeinheit

    N DER UPLEXEINHEIT Wenn sich gestautes Papier in der Duplexeinheit befindet, führen Sie folgendes aus: Öffnen Sie die vordere Abdeckung und ziehen Sie die Duplexeinheit heraus. C7350 Benutzerhandbuch> 153...
  • Seite 154 Öffnen Sie die obere Abdeckung der Duplexeinheit und entfernen Sie das gestaute Papier. Schließen Sie die obere Abdeckung der Duplexeinheit und schieben Sie die Duplexeinheit zurück in den Drucker. Schließen Sie die vordere Abdeckung. C7350 Benutzerhandbuch> 154...

  • Seite 155: In Zusätzlichen Papierkassetten

    USÄTZLICHEN APIERKASSETTEN Wenn eine oder mehrere zusätzliche Papierkassetten installiert sind, entnehmen Sie die Papierkassetten und prüfen Sie, ob gestautes Papier in den verschiedenen Teilen des Ausgabebereichs vorhanden ist. Zuletzt... Wenn alle Papierstaus behoben sind, schließen Sie die obere Abdeckung. C7350 Benutzerhandbuch> 155...

  • Seite 156: Parallelübertragungsmodus

    ARALLELÜBERTRAGUNGSMODUS Wenn bei der Kommunikation mit dem Computer Probleme vorkommen, wenn zum Beispiel der Ausdruck verstümmelt oder falsch ist, kann der Übertragungsmodus des Parallelanschlusses geändert werden. Menu Menu Item Item Value Value Select Select Ready Ready Attention Attention Cancel Online Online Drücken Sie die Taste Menu, bis PARALLEL-MENÜ...

  • Seite 157: Problembehebung

    ROBLEMBEHEBUNG ROBLEME BEIM APIEREINZUG Wenn häufig Papierstaus vorkommen: > Mehr als ein Blatt wird auf einmal eingezogen. > Das Papier wird wellig. > Das Papier wird schräg eingezogen. Mögliche Ursache Behebung Der Drucker steht nicht Stellen Sie den Drucker auf eine stabile, ebene horizontal.

  • Seite 158: Drucken Unter Windows

    RUCKEN UNTER INDOWS ARALLELANSCHLUSS LÄSST SICH NICHT KONFIGURIEREN Mögliche Ursache Behebung Der Computer unterstützt Für dieses Problem gibt es keine Behebung. keinen bidirektionalen Verwenden Sie einen Computer, der diesen Parallelanschluss. Anschluss unterstützt! Das Parallelkabel entspricht Verwenden Sie ein bidirektionales Parallelkabel nicht den Spezifikationen.

  • Seite 159: Beim Parallelanschluss Ist Der Ausdruck Verstümmelt Oder Falsch

    Mögliche Ursache Behebung Das USB-Kabel ist nicht Schließen Sie es an oder probieren Sie ein angeschlossen oder defekt. anderes Kabel. Ein USB-Verteiler wird Schließen Sie den Drucker probeweise direkt an verwendet. den Computer an. ARALLELANSCHLUSS IST DER USDRUCK VERSTÜMMELT ODER FALSCH Mögliche Ursache Behebung Der Parallelanschluss am...

  • Seite 160: Ein Fehler Der Anwendung Oder Eine Allgemeine

    EHLER DER NWENDUNG ODER EINE ALLGEMEINE CHUTZVERLETZUNG WIRD ANGEZEIGT Mögliche Ursache Behebung Die Anwendung ist nicht für Aktualisieren Sie die Anwendung. die verwendete Windows- Version geeignet. Der Speicher reicht nicht für Schließen Sie alle anderen Anwendungen. die Anzahl der ausgeführten Anwendungen.

  • Seite 161: Der Drucker Fordert Eine Andere

    RUCKER FORDERT EINE ANDERE APIERGRÖSSE AN UM DEN RUCKVORGANG FORTZUSETZEN Mögliche Ursache Behebung Das in der Papierkassette Legen Sie entweder Papier der Größe entsprechend vorhandene Papier hat eine der Formatierung in der Anwendung ein und andere Größe als die drücken Sie ONLINE, um fortzufahren, oder drucken Formatierung in der Sie durch Drücken von ONLINE auf das vorhandene Software-Anwendung.
  • Seite 162 Blasse Flecken Mögliche Ursache Behebung Das Papier ist feucht. Lagern Sie das Papier im angegebenen Temperatur- und Luftfeuchtigkeitsbereich. Schwarze Streifen in Längsrichtung Mögliche Ursache Behebung Eine Bildtrommel ist Ersetzen Sie die Bildtrommel. beschädigt. Der Toner geht zu Ende. Ersetzen Sie die Tonerpatrone. Regelmäßige schwarze Wenn die Linien oder Flecken in Abständen von Querlinien oder Flecken.

  • Seite 163: Sonstige Einstellungen

    Verschmierte Ränder der Zeichen Mögliche Ursache Behebung Der LED-Kopf ist Reinigen Sie den LED-Kopf mit einem Linsenreiniger verschmutzt. oder einem weichen Tuch. Die gewünschte Farbe Ersetzen Sie die Tonerpatrone. kann nicht gedruckt werden, weil der Toner zu Ende geht. Die Methode zur Bildung Öffnen Sie den Druckertreiber, und stellen Sie die von Schwarz stimmt nicht Bildung von Schwarz auf CMYK ein.

  • Seite 164: Der Drucker Erzeugt Ungewöhnliche Geräusche

    RUCKER ERZEUGT UNGEWÖHNLICHE ERÄUSCHE Mögliche Ursache Behebung Der Drucker steht nicht Stellen Sie den Drucker auf eine stabile, ebene horizontal. Fläche. Im Drucker befinden sich Prüfen Sie das Innere des Druckers und entfernen Papierstücke oder andere Sie solche Gegenstände. Fremdkörper. Die obere Abdeckung ist Drücken Sie auf die linke und rechte Seite der nicht einwandfrei...

  • Seite 165: Zubehör

    UBEHÖR Für zusätzliche Informationen über die Optionen zur Geräteeinstellung und um dem Treiber die Möglichkeit zu bieten, eine installierte Option zu verwenden, siehe “Installierte Optionen” im Abschnitt Druckertreiber. USÄTZLICHER PEICHER Zusätzlicher Speicher erhöht die Fähigkeit des Druckers zur Verarbeitung komplexer Daten. >...
  • Seite 166 Lösen Sie die zwei Schrauben (1) und entfernen Sie die Hauptplatine. Stecken Sie die Speichermodule wie folgt in einen der drei SDRAM-Steckplätze: ACHTUNG! Der Drucker funktioniert eventuell nicht einwandfrei, wenn die Speichermodule nicht richtig oder NICHT IN DER RICHTIGEN REIHENFOLGE eingesetzt werden. C7350 Benutzerhandbuch >...
  • Seite 167 Wenn die Speichermodule die gleiche Kapazität aufweisen, verwenden Sie die SDRAM-Steckplätze in der Reihenfolge Steckplatz 1, Steckplatz 3 und Steckplatz 2. Weisen die Speichermodule unterschiedliche Teilenummern/Kapazitäten auf, stecken Sie das Modul mit der größten Teilenummer/Kapazität in Steckplatz 1, das mit der zweitgrößten Teilenummer/ Kapazität in Steckplatz 3 und das mit der kleinsten Teilenummer/Kapazität in Steckplatz 2.

  • Seite 168: Interne Festplatte

    NTERNE ESTPLATTE Die interne Festplatte dient für Drucken und Prüfen, zum Drucken von Kennwort geschützten Daten und für vertrauliches Drucken. Installation Schalten Sie den Drucker aus und nehmen Sie das Netzkabel und das Drucker-Schnittstellenkabel ab. Lösen Sie die zwei Schrauben (1) und entfernen Sie die Hauptplatine.
  • Seite 169 Stecken Sie die Griff-Positionierungsstifte (2) und die vier Positionierungsfüße (3) in die Öffnungen in der Hauptplatine. Achten Sie dabei darauf, dass der Festplatten-Steckverbinder (4) in die Steckbuchse auf der Controllerkarte greift. Drücken Sie den Verriegelungsgriff (1) vorsichtig nach unten, sodass die Festplatte sich nach vorne bewegt und vollständig in die Steckbuchse kommt.

  • Seite 170: Duplexeinheit

    UPLEXEINHEIT HINWEIS Standardmäßig wird die Duplexeinheit mit dem C7350dn und C7350dtn geliefert. Installation Schalten Sie den Drucker aus und nehmen Sie das Netzkabel ab. Öffnen Sie die vordere Abdeckung (1). Setzen Sie die Duplexeinheit (2) so in den Drucker ein, dass die Seiten der Duplexeinheit in die Schlitze im Drucker kommen.

  • Seite 171: Zusätzliche Papierkassetten

    Drücken Sie die Taste Value, bis EIN angezeigt wird, und drükken Sie dann die Taste Select. Ein Sternchen (*) wird angezeigt, um darauf hinzuweisen, dass die Duplexfunktion aktiviert wurde. Drücken Sie die Taste Online, um den Drucker wieder auf Online zu schalten. USÄTZLICHE APIERKASSETTEN Zwei zusätzliche Papierkassetten können installiert werden, dann...
  • Seite 172 Setzen Sie den Drucker vorsichtig auf die zusätzliche Papierkassette, wobei Sie die Öffnungen und die Verbindungsbuchse an der Unterseite des Druckers mit den Positionierungszapfen und dem Steckverbinder an der zusätzlichen Papierkassette ausrichten. HINWEIS Wenn Sie beide zusätzlichen Papierkassetten anbringen, setzen Sie zuerst die zwei zusätzlichen Papierkassetten zu einer Einheit zusammen und setzen Sie danach den Drucker auf die zwei zusätzlichen Papierkassetten.

  • Seite 173: S700 Scancopier System

    Drucken Sie eine Menü-Übersicht, um zu prüfen, ob die zusätzliche Papierkassette richtig eingebaut wurde. Drücken Sie die Taste Menu zweimal, um auf das INFORMATIONS-MENÜ zuzugreifen. Drücken Sie die Taste Select und vergewissern Sie sich, dass MENÜ-ÜBERSICHT DRUCKEN auf dem LCD angezeigt wird. Drücken Sie die Taste Select, um die Menü- Übersicht zu drucken.

  • Seite 174: Technische Daten

    Cyan, Magenta, Gelb, Schwarz (CMYK) Power PC 750 Prozessor, 32 Bit RISC CPU, 500 MHz, 64 Bit Speicher C7350n - 192 MB Standard C7350dn - 192 MB Standard C7350dtn - 192 MB Standard (Bis zu 1 GB max. mit optionalen Speichermodulen) Festplattenlaufwerk Kapazität - 20 GB...
  • Seite 175 A4, A5, A6, B5, Legal 13/13,5/14 Zoll, Letter, Executive, Papiergröße - benutzerdefiniert (bis 1200 mm Länge), Briefumschlag Mehrzweckfach Com-9, Briefumschlag Com-10, Briefumschlag Monarch, Briefumschlag DL, Briefumschlag C5, OKI Business Card Media ² Papiergewicht Standard - 60 bis 176 g/m , Mehrzweckfach - 64 bis ²...

  • Seite 176: Aussenabmessungen

    USSENABMESSUNGEN C7350 Benutzerhandbuch> 176...

  • Seite 177: Verbrauchsmaterialien

    ERBRAUCHSMATERIALIEN Bezeichnung Nutzungsdauer Bestellnummer (Blatt Papier) HIGH CAPACITY TONER - 10.000 bei 5 % A4 41963008 MONO HIGH CAPACITY TONER - 10.000 bei 5 % A4 41963007 CYAN HIGH CAPACITY TONER - 10.000 bei 5 % A4 41963006 MAGENTA HIGH CAPACITY TONER - 10.000 bei 5 % A4 41963005 YELLOW...

  • Seite 178: Standardeinstellungen Ab Werk

    TANDARDEINSTELLUNGEN AB RUCK ENÜ Option Standardeinstellung ab Werk KOPIEN DUPLEX BINDUNG AN DER LANGEN KANTE AUSGABEVERSATZ PAPIERZUFUHR KASSETTE 1 SCHACHTWECHSEL-FOLGE ABWÄRTS EINZUG-VERWENDUNG BEI FALSCHEM PAPIER AUTOM. SCHACHTWECHSEL PAPIERFORMAT-PRÜFUNG FREIGEGEBEN VORRANGIGER EINZUG: KASSETTE 1 AUFLÖSUNG 600-dpi-LED-Modell 600 dpi 1200-dpi-LED-Modell 1200 dpi S/W-DRUCKGESCHWINDIGKEIT AUTOMATISCH AUSRICHTUNG...

  • Seite 179: Farb-Menü

    Option Standardeinstellung ab Werk MEHRZWECK- FACH - FORMAT NORMALPAPIER SORTE: MITTEL GEWICHT: MASSEINHEIT MILLIMETER X GRÖSSE Y GRÖSSE ENÜ Option Standardeinstellung ab Werk AUTOM. FARBAUSRICHTUNG AUTOM. DICHTE-ABGLEICH AUTOMATISCH AUTOM. GAMMA-KORREKTUR YSTEMKONFIGURATIONSMENÜ Option Standardeinstellung ab Werk ENERGIESPARMODUS-ZEIT 60 Min. DRUCKERSPRACHE AUTO-EMULATION LÖSCHBARE WARNUNGEN AUTOMATISCH WEITER WARTEN MANUELL...

  • Seite 180: Pcl Emulations-Menü

    PCL E MULATIONS ENÜ Option Standardeinstellung ab Werk SCHRIFTEN Resid. SCHRIFT-NUMMER 1000 ZEICHENDICHTE 10,00 CPI SCHRIFTGRÖSSE 12,00 Punkt ZEICHENSATZ pc-8 A4-DRUCKBREITE 78 Spalten KEINE LEERSEITE CR-FUNKTION LF-FUNKTION DRUCKRÄNDER NORMAL VOLLTON SCHWARZ ANPASSUNG LINIENSTÄRKE PPR E MULATIONS ENÜ Option Standardeinstellung ab Werk CHARACTER PITCH 10 cpi FONT CONDENSE...

  • Seite 181: Fx Emulations-Menü

    Option Standardeinstellung ab Werk TOF POSITION 0,0 Zoll LEFT MARGIN 0,0 Zoll FIT TO LETTER GESPERRT TEXT HEIGHT SAME ENDLOSPAPIER-MODUS FX E MULATIONS ENÜ Option Standardeinstellung ab Werk CHARACTER PITCH 10 cpi CHARACTER SET SET - 2 ZEICHENSATZ PC - 8 LETTER 0 STYLE GESPERRT ZERO CHARACTER...

  • Seite 182: Parallel-Menü

    ARALLEL ENÜ Option Standardeinstellung ab Werk PARALLEL FREIGEGEBEN BIDIREKTIONAL FREIGEGEBEN FREIGEGEBEN ACK-IMPULSDAUER SCHMAL ACK/BUSY-ZEITVERHALTEN ACK IN BUSY I-PRIME GESPERRT USB-M ENÜ Option Standardeinstellung ab Werk FREIGEGEBEN SOFT RESET GESPERRT ETZWERK ENÜ Option Standardeinstellung ab Werk TCP/IP FREIGEGEBEN NETWARE FREIGEGEBEN ETHERTALK FREIGEGEBEN NETBEUI FREIGEGEBEN...

  • Seite 183: Speicher-Menü

    PEICHER ENÜ Option Standardeinstellung ab Werk EMPFANGSPUFFERGRÖSSE AUTOMATISCH SPEICHER SPERREN FLASH INITIALISIEREN PS-FLASH SPEICHERGRÖSSE 0,5 Mb ESTPLATTEN ARTUNGS ENÜ Option Standardeinstellung ab Werk PARTITION #1 PARTITION #2 COMMON PARTITION #3 YSTEMEINSTELLUNGS ENÜ Option Standardeinstellung ab Werk X-POSITION 0,0 mm Y-POSITION 0,0 mm DUPLEX X-POSITION 0,0 mm...

  • Seite 184: Wartungs-Menü

    ARTUNGS ENÜ Option Standardeinstellung ab Werk EEPROM RÜCKSETZEN ENERGIESPARMODUS FREIGEGEBEN FEUCHTE: PAPIER S/W FEUCHTE: PAPIER FARBE FEUCHTE: FOLIE S/W FEUCHTE: FOLIE FARBE C7350 Benutzerhandbuch> 184...

  • Seite 185: Stichwortverzeichnis

    STICHWORTVERZEICHNIS Anschließen Manueller Einzug ......32 Netzkabel........ 33 Mehrfachseiten auf einem Blatt ..90 Anzeigesprache ......35 Menüeinstellungen......36 Aufstellplatz......... 15 Auspacken........13 Netzkabel ........33 Netzwerk-Menü ......59 Bedienfeld ........34 Benutzerdefinierte Seiten....92 Betriebszähler-Menü ..... 64 Overlay Drucken ......111 Bildtrommel ........ 128 Overlays ........
  • Seite 186 Wasserzeichen Drucken....99 Wartung Bildtrommel ......128 Zeichenliste ........ 103 Fixiereinheit ......138 Zeichensubstitution ..... 102 LED-Kopf reinigen ....140 Zusätzliche Papierkassetten ..171 Tonerpatrone......122 Zusätzlicher Speicher....165 Transportband ......134 C7350 Benutzerhandbuch > 186...
