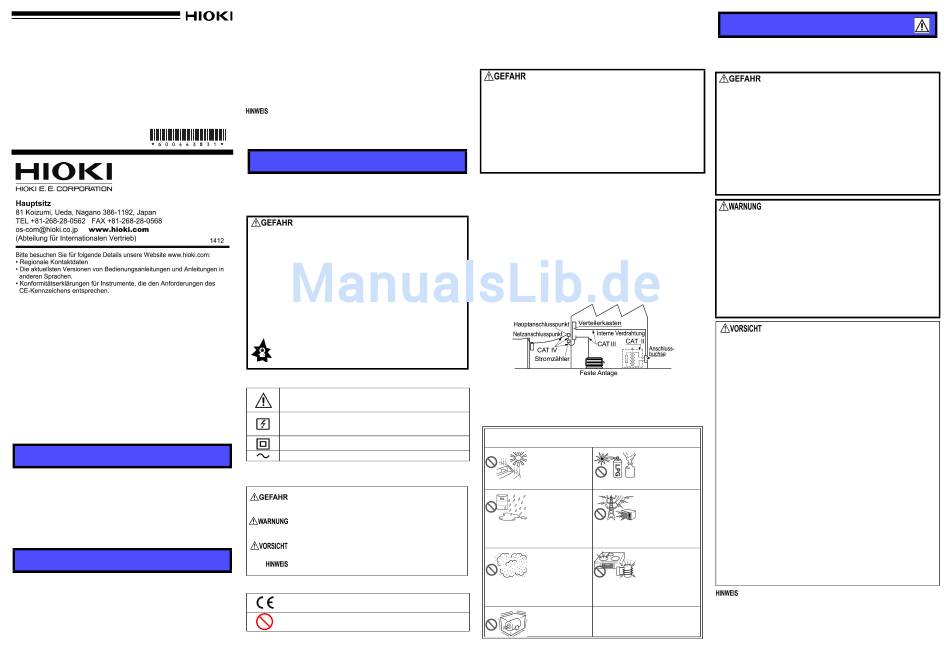

Hioki 9010-50 Bedienungsanleitung

9010-50,9018-50
STROMZANGE
CLAMP ON PROBE
Bedienungsanleitung
Sept. 2015 Revised edition 1
Gedruckt in Japan
9010F983-01 (F981-04) 15-09H
Garantie
Im Rahmen der Garantie auftretende Fehlfunktionen, die bei
normaler Verwendung entsprechend der Betriebsanleitung
und den vorsorglichen Kennzeichnungen des Produkts
auftreten, werden kostenlos repariert. Diese Garantie gilt ein
(1) Jahr ab dem Kaufdatum. Wenden Sie sich für weitere
Informationen zu Garantiebestimmungen bitte an den
Händler, bei dem Sie das Produkt gekauft haben.
Einleitung
Vielen Dank, dass Sie sich für dieses Modell von HIOKI
entschieden haben 9010-50, 9018-50 STROMZANGE. Bitte
lesen Sie zunächst dieses Handbuch und bewahren Sie es für
spätere Bezugnahme griffbereit auf, um den maximalen Nutzen
aus dem Gerät zu ziehen.
Übersicht
9010-50 und 9018-50 sind Stromzangen mit
Spannungsausgang, die für Messströme von 500 A AC
geeignet sind. Diese Zangen können verwendet werden, um
Wechselstrom an einem stromführenden Netz zu messen, ohne
den Draht durchzuschneiden. Durch die einfache Bedienung
und Handhabung sind sie zum Messen von Wechselstrom und
Strom in verschiedenen Bereichen geeignet.
Prüfung und Wartung
Erstprüfung
Untersuchen Sie das Gerät nach dem Erhalt sorgfältig, um
sicherzugehen, dass es auf dem Versandweg nicht beschädigt
wurde. Bei offensichtlichen Schäden oder wenn das Gerät nicht
spezifikationsgemäß funktioniert, wenden Sie sich bitte an Ihren
Händler oder Hioki-Vertriebsmitarbeiter.
1
Instandhaltung und Wartung
• Um das Gerät zu reinigen, vorsichtig mit einem weichen Tuch und
Wasser oder einem milden Reinigungsmittel abwischen. Niemals
Lösungsmittel wie Benzol, Alkohol, Aceton, Äther, Keton, Verdünner
oder Benzin verwenden, weil diese
Verfärbungen des Gehäuses verursachen können.
• Die Messungen werden durch Schmutz auf den Kontaktflächen der
Backen beeinträchtigt. Halten Sie die Oberflächen daher durch
vorsichtiges Abwischen mit einem weichen Tuch sauber.
• Falls das Produkt nicht richtig funktionieren sollte, wenden Sie sich
an Ihren Händler oder Hioki-Vertriebsmitarbeiter.
DE
Verpacken Sie das Gerät so, dass es auf dem Versandweg nicht beschädigt wird,
und fügen Sie eine Beschreibung des vorhandenen Schadens bei. Wir übernehmen
keine Verantwortung für während des Transports entstandene Schäden.
Sicherheit
Diese Bedienungsanleitung enthält Informationen und Warnungen, die
wichtig für einen sicheren Betrieb des Geräts und die
Aufrechterhaltung seines sicheren Betriebszustands sind. Lesen Sie
vor seiner Verwendung unbedingt die folgenden Sicherheitshinweise.
• Das Gerät wurde in Übereinstimmung mit den IEC 61010
Sicherheitsnormen konstruiert und vor dem Versand
gründlichen Sicherheitsprüfungen unterzogen. Durch
Bedienungsfehler während der Verwendung besteht
jedoch Verletzungs- oder Todesgefahr und die Gefahr
von Sachschäden am Gerät. Wenn Sie bei der Nutzung
des Geräts nicht die Anweisungen dieses Handbuchs
beachten, können die integrierten
Sicherheitsfunktionen wirkungslos werden.
Stellen Sie sicher, dass Sie die Anweisungen und
Sicherheitshinweise im Handbuch verstanden haben,
bevor Sie das Instrument verwenden. Wir lehnen
jegliche Verantwortung für Unfälle oder Verletzungen
ab, die nicht direkt von Mängeln des Geräts herrühren.
• Um Kurzschlüsse und potenziell lebensbedrohliche
Gefahren zu vermeiden, schließen Sie das Gerät niemals
an einen Stromkreis mit mehr als 600 V oder über nicht
isolierte Leiter an.
Sicherheitssymbole
Kennzeichnet Warnhinweise und Gefahren. Wenn dieses
Symbol auf das Gerät aufgedruckt ist, beachten Sie das
entsprechende Thema in der Bedienungsanweisung.
Weist darauf hin, dass das Gerät an einen
spannungsführenden Stromkreis angeschlossen oder
davon getrennt werden kann.
Kennzeichnet eine doppelt isolierte Vorrichtung.
Kennzeichnet Wechselstrom (AC).
Die folgenden Symbole in dieser Bedienungsanleitung weisen
auf die relative Bedeutung der Hinweise und Warnungen hin.
Weist darauf hin, dass unsachgemäße Bedienung eine
extreme Gefahr darstellt, die zu schweren Verletzungen
oder zum Tod des Benutzers führen könnte.
Weist darauf hin, dass unsachgemäße Bedienung eine
beträchtliche Gefahr darstellt, die zu schweren
Verletzungen oder zum Tod des Benutzers führen könnte.
Weist darauf hin, dass unsachgemäße Bedienung die
Möglichkeit der Verletzung des Benutzers oder der
Beschädigung des Gerätes darstellt.
Weist auf Hinweiselemente in Bezug auf die Leistung
oder den korrekten Betrieb des Geräts hin.
Andere Symbole
Dieses Symbol weist darauf hin, dass das Produkt den
Sicherheitsbestimmungen der EG-Richtlinie entspricht.
Kennzeichnet ein Verbot.
2
Messkategorien
Um den sicheren Betrieb von Messinstrumenten zu
gewährleisten, werden in IEC 61010 Sicherheitsnormen für
unterschiedliche elektrische Umgebungen, die in die als
Verformungen und Messkategorien bezeichneten Kategorien CAT II bis CAT IV
aufgeteilt wurden, aufgestellt.
• Ein Messgerät in einer Umgebung zu verwenden,
die einer höheren Kategorie zugeordnet ist als
diejenige, für die das Gerät ausgelegt ist, könnte
schwere Unfälle verursachen und ist sorgfältig zu
vermeiden.
• Ein nicht kategorisiertes Messgerät in einer mit
den Kategorien CAT II bis CAT IV klassifizierten
Umgebung zu verwenden, könnte schwere Unfälle
verursachen und ist sorgfältig zu vermeiden.
Dieses Gerät entspricht den Sicherheitsanforderungen der
Kategorie CAT III.
CAT II :Direkte Messungen an den Anschlussbuchsen des
Primärstromkreises von Geräten, die über ein
Netzkabel mit einer Wechselstromsteckdose
verbunden sind (Handwerkzeuge, Haushaltsgeräte
usw.)
CAT III :Messungen an dem Primärstromkreis von schweren
Geräten (festen Anlagen), die direkt mit dem
Verteilerkasten verbunden sind, und Zuleitungen vom
Verteilerkasten zu Anschlussbuchsen
CAT IV :Messungen des Stromkreises zwischen
Netzanschlusspunkt und Hauptanschlusspunkt, zum
Leistungsmessgerät und dem primären
Überstromschutz (Verteilerkasten)
Installation des Instruments
Lagertemperatur und -luftfeuchtigkeit
: -10 bis 60°C, 80% RH oder weniger (nicht kondensierend)
Betriebstemperatur und -luftfeuchtigkeit
: 0 bis 50°C, 80% RH oder weniger (nicht kondensierend)
Vermeiden Sie die folgenden Orte, die einen Unfall verursachen oder
dem Gerät einen Schaden zuführen können.
Direkter
Sonneneinstrahlung
ausgesetzt
Hohen Temperaturen
ausgesetzt
Wasser, Öl, andere
Chemikalien oder
Lösungsmittel
Hohen
Luftfeuchtigkeiten
oder Kondenswasser
ausgesetzt
Einem hohen Maß an
Partikelstaub
ausgesetzt
Vibrationen
ausgesetzt
Anwendungshinweise
Halten Sie diese Sicherheitsmaßnahmen ein, um einen
sicheren Betrieb zu gewährleisten und die verschiedenen
Funktionen des Instruments optimal nutzen zu können.
• Die Stromzange sollte nur an die Sekundärseite
eines Trennschalters angeschlossen werden, damit
der Trennschalter im Falle eines Kurzschlusses
einen Unfall verhindern kann. Es sollte niemals die
Primärseite eines Trennschalters angeschlossen
werden, da der uneingeschränkte Stromfluss im
Falle eines Kurzschlusses einen schweren Unfall
verursachen könnte.
• Um Stromschläge zu vermeiden, berühren Sie
während des Gebrauchs nicht den Teil hinter der
Schutzbarriere.
• Lassen Sie nicht zu, dass das Gerät nass wird, und
führen Sie keine Messungen mit nassen Händen
durch. Dies könnte einen Stromschlag verursachen.
• Um das Risiko eines elektrischen Schlags bei
Messungen an stromführenden Leitungen zu
vermeiden, ist angemessene Schutzausrüstung
wie isolierende Gummihandschuhe, Stiefel und ein
Schutzhelm zu tragen.
• Vermeiden Sie das Messen bei Frequenzen, die
den Derating-Bereich übersteigen, da dies in den
Backen Wärme erzeugt und gefährlich ist.
• Beachten Sie, dass das Gerät eventuell beschädigt ist, falls
über einen längeren Zeitraum ein Strom zugeführt wird, der
den ausgewählten Messbereich überschreitet.
• Achten Sie darauf, das Gerät nicht fallen zu lassen oder an-
deren mechanischen Erschütterungen auszusetzen, da da-
durch die Berührungsflächen der Backen beschädigt
werden und die Messung beeinträchtigt werden könnte.
• Vermeiden Sie die Lagerung oder den Gebrauch des Geräts
an einem Ort, an dem es direkter Sonneneinstrahlung,
hohen Temperaturen oder hoher Luftfeuchtigkeit oder Kon-
densation ausgesetzt sein könnte. Das Gerät könnte unter
solchen Bedingungen beschädigt werden und der Zustand
seiner Isolierung könnte sich verschlechtern, sodass es
nicht mehr die Spezifikationen erfüllt.
In Gegenwart von
• Halten Sie die Backenspitzen und Kernschlitze frei von
korrosiven oder
Fremdkörpern, die das Anklemmen beeinträchtigen könnten.
explosiven Gasen
• Die Messungen werden durch Schmutz auf den Kontakt-
flächen der Backen beeinträchtigt. Halten Sie die Ober-
Starken
flächen daher durch vorsichtiges Abwischen mit einem
elektromagnetischen
weichen Tuch sauber.
Feldern ausgesetzt
• Biegen sie die Kabel nicht und ziehen Sie nicht daran, um
In der Nähe von
elektromagnetischen Brüche zu vermeiden.
Strahlern
• Nicht auf Leitungen treten und Einklemmen vermeiden, da
dies die Isolierung des Kabels beschädigen könnte.
In der Nähe von
• Halten Sie die Kabel weit entfernt von Wärmequellen, da
Induktionsheizsyste
men blanke Leiter freigelegt werden könnten, wenn die Isolierung
(z. B. Hochfrequenz-
schmilzt.
Induktionsheizungen
und
Eine korrekte Messung könnte bei starken Magnetfeldern, wie
Induktionskochfelder)
zum Beispiel in der Nähe von Transformatoren und
Hochstromleitern, oder bei starken elektromagnetischen
Feldern, wie in der Nähe von Funksendern, unmöglich sein.
