Kurzanleitung
Messumformer
Sensorleitungen
Erdungspunkt der Abschirmung
Abschirmungen gemeinsam auflegen, elektrisch isoliert vom

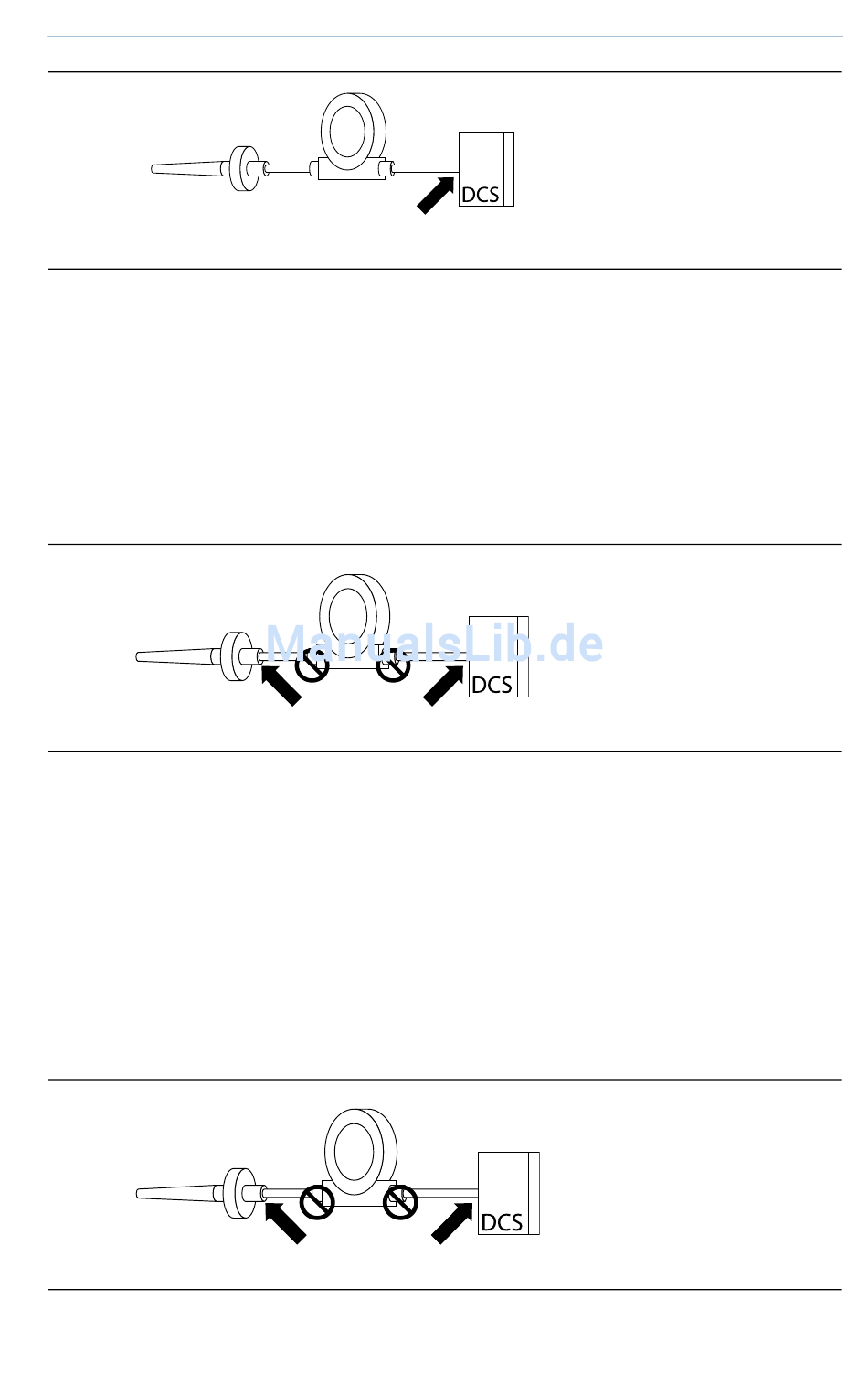

Option 3 (für geerdete und ungeerdete Gehäuse):
1. Die Abschirmung der Sensorverdrahtung – falls möglich – am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und Signalleitungen vom
Messumformergehäuse elektrisch isoliert sind.
3. Die Abschirmung der Signalleitungen nicht mit der Abschirmung der
Sensorverdrahtung verbinden.
4. Die Abschirmung der Signalleitungen auf der Seite der Spannungsversorgung
erden.
Messumformer
Sensorleitungen
Geerdete Thermoelement-Eingänge
Option 4:
1. Die Abschirmung der Sensorverdrahtung am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und Signalleitungen vom
Messumformergehäuse elektrisch isoliert sind.
3. Die Abschirmung der Signalleitungen nicht mit der Abschirmung der
Sensorverdrahtung verbinden.
4. Die Abschirmung der Signalleitungen auf der Seite der Spannungsversorgung
erden.
Messumformer
Sensorleitungen
8
Erdungspunkt der Abschirmung
Erdungspunkt der Abschirmung
4—20 mA Messkreis
4—20 mA Messkreis
4—20 mA Messkreis
Februar 2014
