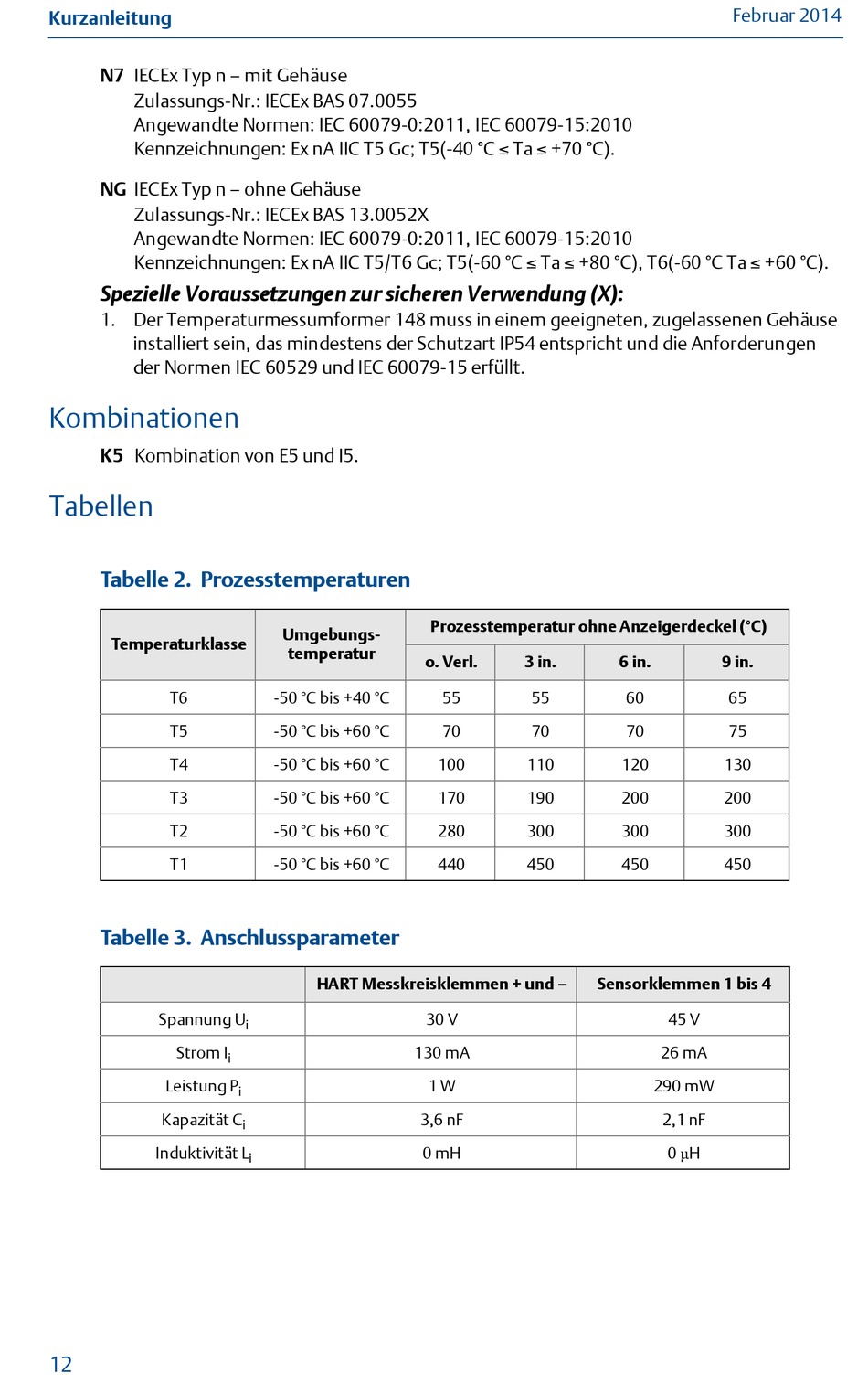

Kurzanleitung
N7 IECEx Typ n – mit Gehäuse
Zulassungs-Nr.: IECEx BAS 07.0055
Angewandte Normen: IEC 60079-0:2011, IEC 60079-15:2010
Kennzeichnungen: Ex nA IIC T5 Gc; T5(-40 °C Ta +70 °C).
NG IECEx Typ n – ohne Gehäuse
Zulassungs-Nr.: IECEx BAS 13.0052X
Angewandte Normen: IEC 60079-0:2011, IEC 60079-15:2010
Kennzeichnungen: Ex nA IIC T5/T6 Gc; T5(-60 °C Ta +80 °C), T6(-60 °C Ta +60 °C).
Spezielle Voraussetzungen zur sicheren Verwendung (X):
1. Der Temperaturmessumformer 148 muss in einem geeigneten, zugelassenen Gehäuse
installiert sein, das mindestens der Schutzart IP54 entspricht und die Anforderungen
der Normen IEC 60529 und IEC 60079-15 erfüllt.
Kombinationen
K5 Kombination von E5 und I5.
Tabellen
Tabelle 2. Prozesstemperaturen
Temperaturklasse
T6
T5
T4
T3
T2
T1
Tabelle 3. Anschlussparameter
Spannung U
Strom I
Leistung P
Kapazität C
Induktivität L
12
Umgebungs-
temperatur
-50 °C bis +40 °C
-50 °C bis +60 °C
-50 °C bis +60 °C
-50 °C bis +60 °C
-50 °C bis +60 °C
-50 °C bis +60 °C
HART Messkreisklemmen + und —
i
i
i
i
i
Prozesstemperatur ohne Anzeigerdeckel (°C)
o. Verl.
3 in.
55
55
70
70
100
110
170
190
280
300
440
450
30 V
130 mA
1 W
3,6 nF
0 mH
Februar 2014
6 in.
9 in.
60
65
70
75
120
130
200
200
300
300
450
450
Sensorklemmen 1 bis 4
45 V
26 mA
290 mW
2,1 nF
0 μH
