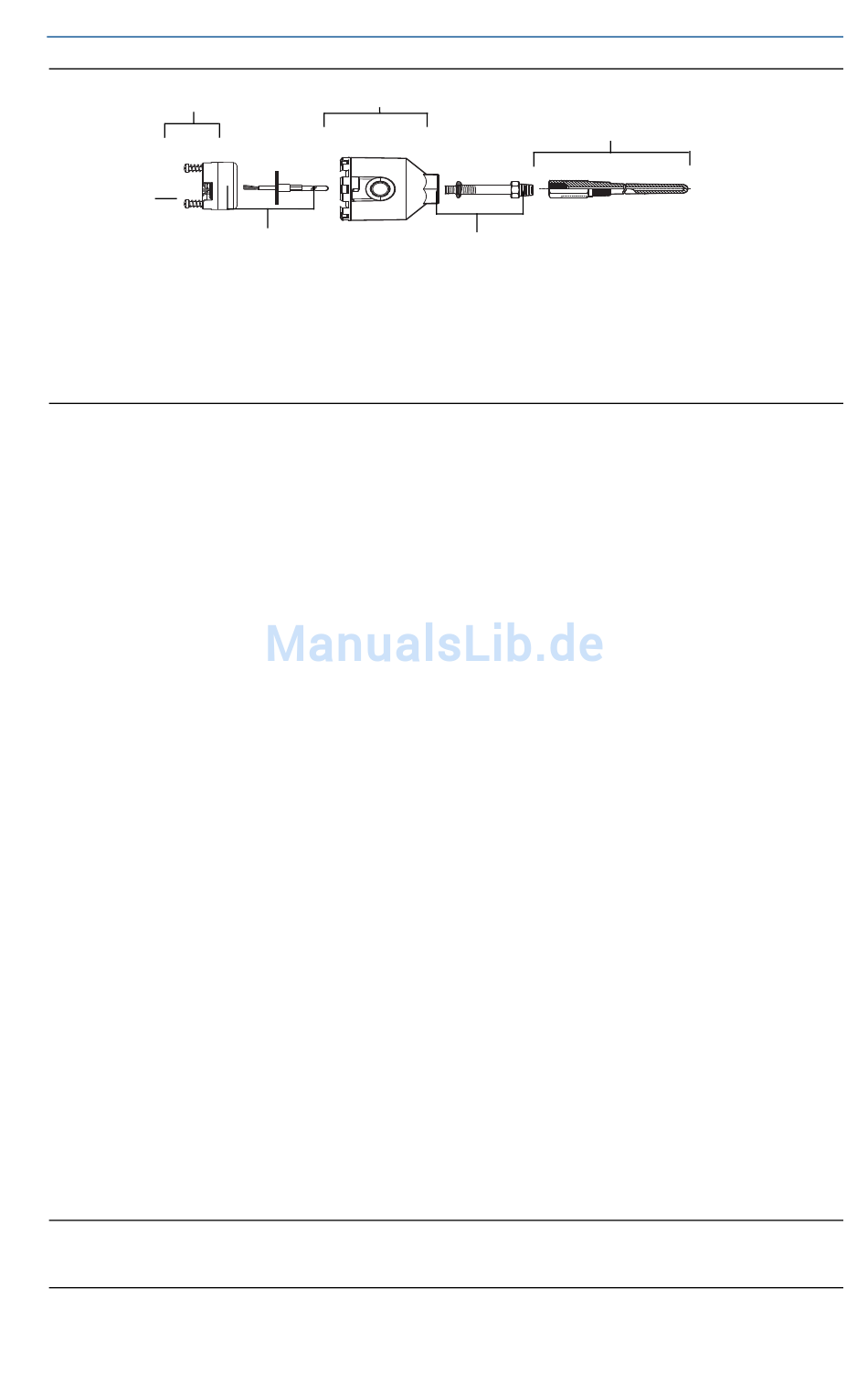

A. Rosemount 148 Messumformer
B. Anschlusskopf
C. Schutzrohr
Typische nord- und südamerikanische Installation
Messumformer für Kopfmontage und Sensor mit Gewindeanschluss
1. Das Schutzrohr am Rohr oder an der Wand des Prozessbehälters montieren.
Schutzrohre vor Beaufschlagung mit Prozessdruck installieren und festziehen.
2. Die erforderlichen Verlängerungen und Adapter am Schutzrohr anbringen.
3. Die Schraub- und Adaptergewinde mit Silikonband abdichten.
4. Den Sensor in das Schutzrohr einschrauben. Entwässerungen montieren,
sofern diese bei rauen Betriebsbedingungen oder zur Erfüllung von
Installationsanforderungen erforderlich sind.
5. Die Anschlussadern des Sensors durch den Universalkopf und Messumformer
ziehen.
6. Die Messumformer Befestigungsschrauben in die Universalkopf
Montagebohrungen einschrauben, um den Messumformer am Universalkopf
zu montieren.
7. Den Messumformer/Sensor in das Schutzrohr einsetzen. Das Adaptergewinde
mit Silikonband abdichten.
8. Das Kabelschutzrohr für die Feldverdrahtung an der Leitungseinführung des
Universalkopfs installieren. Das Gewinde des Kabelschutzrohrs mit
Silikonband abdichten.
9. Die Feldverdrahtungskabel durch das Kabelschutzrohr in den Universalkopf
ziehen.
10. Die Sensor- und Spannungsversorgungsadern an den Messumformer
anschließen. Dabei Kontakt mit den anderen Klemmen vermeiden.
11. Den Deckel des Universalkopfs anbringen und festziehen.
Hinweis
Deckel müssen vollständig geschlossen sein, um die Ex-Schutz Anforderungen zu erfüllen.
B
B
A
E
E
C
C
F
F
D. Messumformer Befestigungsschrauben
E. Integrierter Sensor mit Anschlussadern
F. Verlängerung
