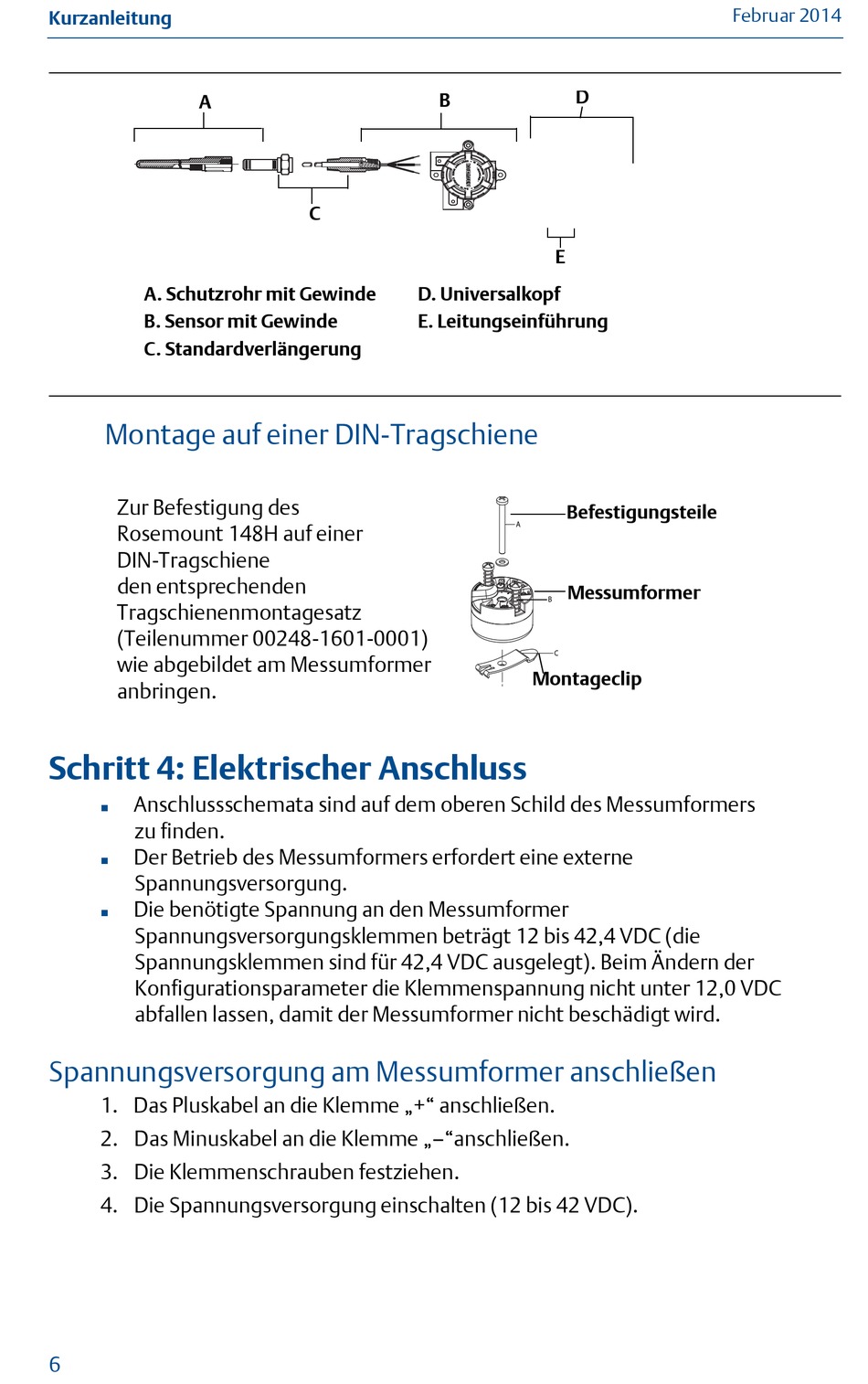

Kurzanleitung
A
A
A. Schutzrohr mit Gewinde
B. Sensor mit Gewinde
C. Standardverlängerung

Montage auf einer DIN-Tragschiene

Zur Befestigung des
Rosemount 148H auf einer
DIN-Tragschiene
den entsprechenden
Tragschienenmontagesatz
(Teilenummer 00248-1601-0001)
wie abgebildet am Messumformer
anbringen.

Schritt 4: Elektrischer Anschluss

Anschlussschemata sind auf dem oberen Schild des Messumformers

zu finden.
Der Betrieb des Messumformers erfordert eine externe

Spannungsversorgung.
Die benötigte Spannung an den Messumformer

Spannungsversorgungsklemmen beträgt 12 bis 42,4 VDC (die
Spannungsklemmen sind für 42,4 VDC ausgelegt). Beim Ändern der
Konfigurationsparameter die Klemmenspannung nicht unter 12,0 VDC
abfallen lassen, damit der Messumformer nicht beschädigt wird.
Spannungsversorgung am Messumformer anschließen
1. Das Pluskabel an die Klemme „+" anschließen.
2. Das Minuskabel an die Klemme „–"anschließen.
3. Die Klemmenschrauben festziehen.
4. Die Spannungsversorgung einschalten (12 bis 42 VDC).
6
B
C
C
D. Universalkopf
E. Leitungseinführung
D
B
D
E
E
Befestigungsteile
A
Messumformer
B
C
Montageclip
