2.2 Hydraulische Anschlüsse

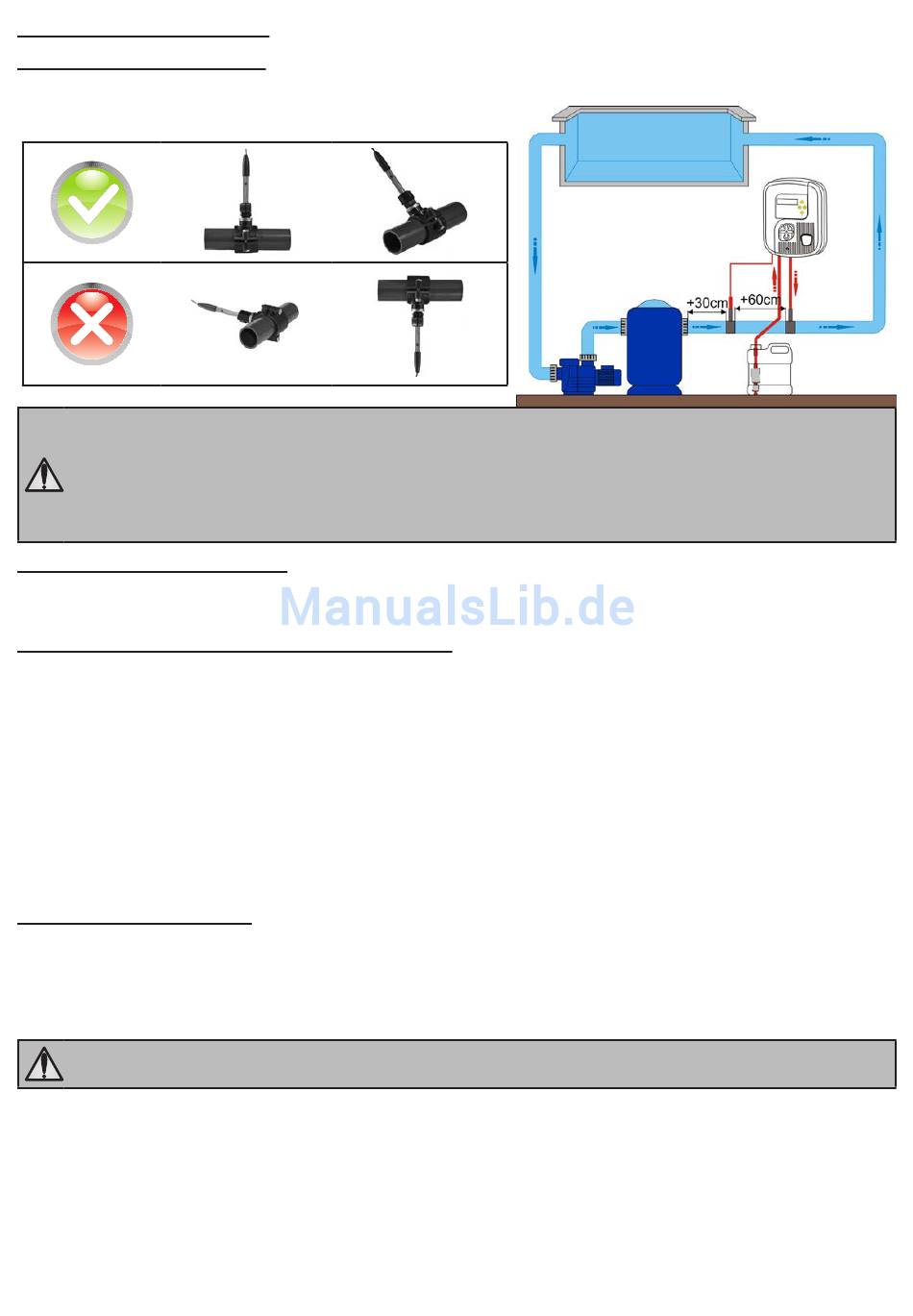

2.2.1 Positionierung der Sonde

• Die Redox Sonde muss nach dem Filter und vor dem Heizsystem positioniert werden,
• Sie muss senkrecht oder höchstens in einem 45° Winkel installiert
werden und nie mit dem Kopf nach unten.
• Die Redox Sonde muss mehr als 30 cm vor oder hinter einem möglichen Winkelstück des Rohrsystems installiert
werden. Verwenden Sie falls nötig das optionale POD Kit. Eine Missachtung dieser Positionierung kann eine
inkorrekte oder instabile Messung nach sich ziehen.
• Das Ende der Redox Sonde darf das Rohr nicht berühren.
• Installieren Sie niemals eine Redox Sonde vor der Filterpumpe, oder zwischen der Pumpe und dem Filter. Dies
würde eine zufällige Messung und eine verkürzte Lebensdauer nach sich ziehen.
2.2.2 Stelle des Injektionspunktes
• Die Injektion muss das letzte Element auf dem Schwimmbadsystem sein, vor der Injektion des pH-Korrekturproduktes
und nach dem Heizsystem.
2.2.3 Installation der Sonde und des Injektionspunktes
• Es müssen mindestens 0,6 gerade Meter zwischen der Sonde und dem Injektionspunkt gelassen werden. Falls dies nicht
möglich ist, verwenden Sie das optional verfügbare POD Kit oder einen Rückstauverschluss.
• Die Installation der Anbohrschellen (oder des PD Kits) muss auf starren, Ø50 PVC Rohren durchgeführt werden. Eine
Ø63 Anpassung ist als Option verfügbar.
• Das POD Kit ist empfohlen, falls eine pH Regulierung ebenfalls installiert wird.
• Der Höchstdruck darf 1,5 Bar nicht überschreiten.
• Bohren Sie ein Loch mit einem Durchmesser zwischen 16 und 22 mm in das Rohr an den Stellen, die Sie für die pH Sonde
und den Injektionspunkt ausgewählt haben.
• Befestigen Sie dann die Anbohrschellen.
• Verwenden Sie das Teflon Band, um die Wasserdichte der Gewinde des Sondenhalters, des Injektionsventils und seines
Spannungsteilers zu überprüfen.
2.3 Elektrische Anschlüsse
• Installieren Sie das Gehäuse mithilfe des mitgelieferten Befestigungskits auf einer senkrechten, starren Oberfläche an
einer leicht zugänglichen Stelle.
• Schließen Sie das Stromkabel an eine 230V AC Steckdose an.
• Schließen Sie das nackte Kabel für die Regelung der Filterpumpe mithilfe eines Relais an den 230V AC Anschluss der
Filterpumpe an, um eine Stromrückleitung beim Anhalten der Pumpe zu vermeiden.
Schalten Sie das Gerät erst an, wenn alle Anschlüsse (elektrisch und hydraulisch) durchgeführt wurden.
5 H0435000.A - DE - 2013-11
