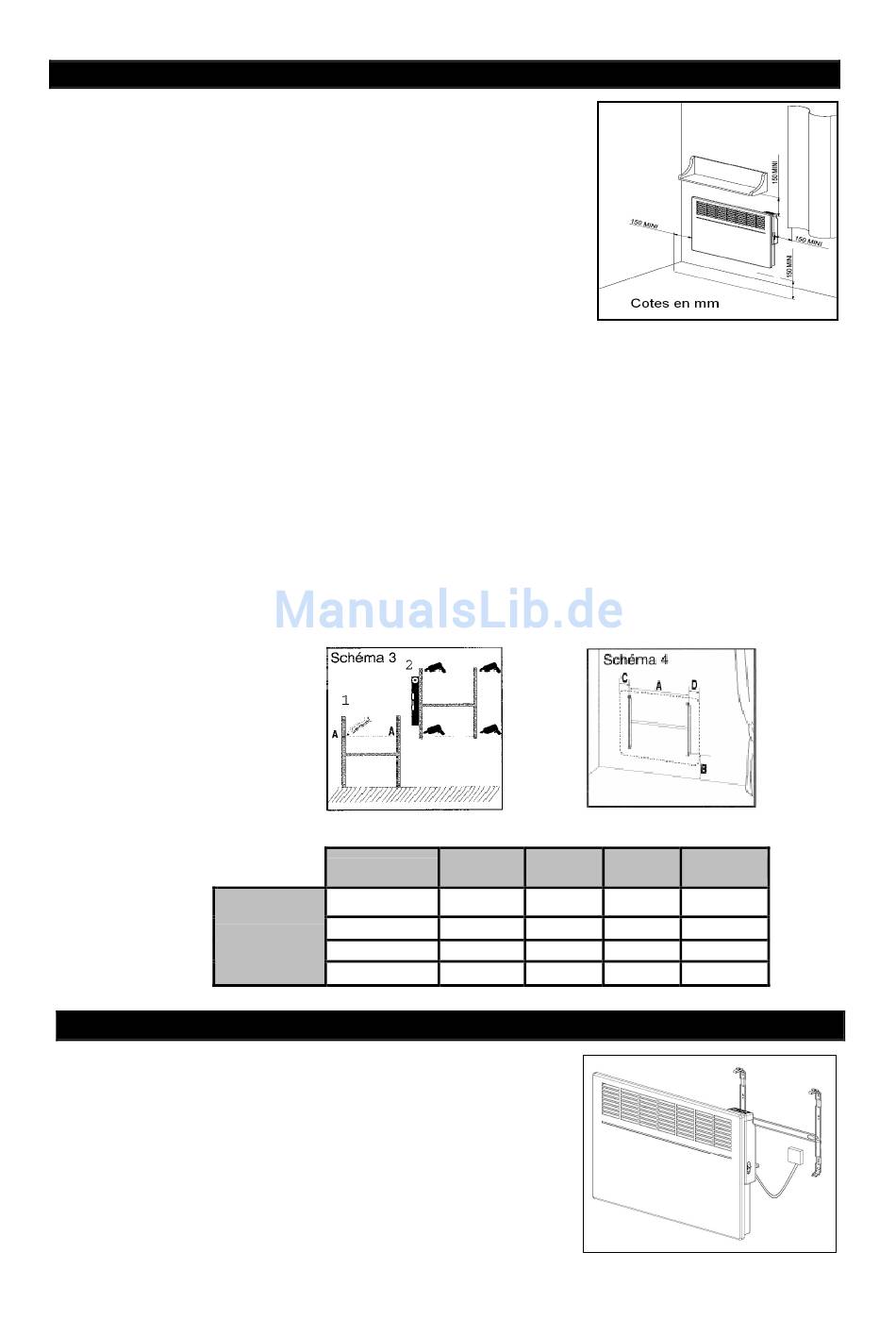

Der Heizkörper wird mit Hilfe eines Befestigungsbügels and der
Wand befestigt, der in der Verpackung enthalten ist.
Um die korrekte Funktionsweise nicht zu beeinträchtigen, müssen
die Mindestabstände zwischen dem Gerät und anderen in der Nähe
befindlichen Gegenständen eingehalten werden (siehe Bild
nebenstehend).
Um die Wandhalterung zu befestigen, gehen Sie folgendermaßen
vor:
Entfernen Sie die auf dem Gerät eingerastete Halterung mit Hilfe eines
o
Schraubendrehers durch Drehen der Verriegelungen
Posieren Sie die Halterung vertikal an die Wand, mit den unteren Streben auf dem
o
Boden (Die Halterung dient dabei als Schablone).
Markieren, bohren und dübeln Sie die 2 oberen Löcher der Halterung (Löcher A in
o
Schema 3 (1)).
Schieben Sie den Bügel nach oben, bis die unteren Löcher der Halterung mit den in
o
der Wand gebohrten Löchern deckungsgleich sind (Schema 3 (2)).
Markieren, bohren und dübeln Sie die oberen Löcher und schrauben Sie den
o
Befestigungsbügel an, prüfen Sie die korrekte Position und ziehen Sie die Schrauben
fest.
Die Abstände A, C
und D (Schema 4)
variieren je
Modellstärke
Tabelle unten).
HORIZONTAL
Die Installierung muss mit einem allpoligen Abschaltsystem
gesichert sein, dessen Kontaktöffnung mindestens 3mm weit ist.
Die elektrische Versorgung des Gerätes muss durch einen
Differential-Reststrom-Schutz von höchstens 30mA abgesichert
sein, insbesondere wenn das Gerät im Badezimmer angebracht
wird.
Das schwarze Pilotkabel darf in keinem Fall an das
Erdungskabel (gelb-grün) angeschlossen werden!

3. INSTALLATION UND MONTAGE

nach
(siehe
MODELL
A (mm)
B (mm)
C (mm)
D (mm)

4. ELEKTRISCHER ANSCHLUSS

=Deutsche Version=
.
500 W 1000 W 1500 W
140 mm 178 mm 320 mm
195 mm 195 mm 195 mm
130 mm 150 mm 160 mm
130 mm 150 mm 160 mm
2000 W
405 mm
195 mm
197 mm
197 mm
