I
NHALT
Empfohlene Hydraulikversorgung
Technische Anforderungen an den Stapler
Montageverfahren
Regelmäßige Wartung
E

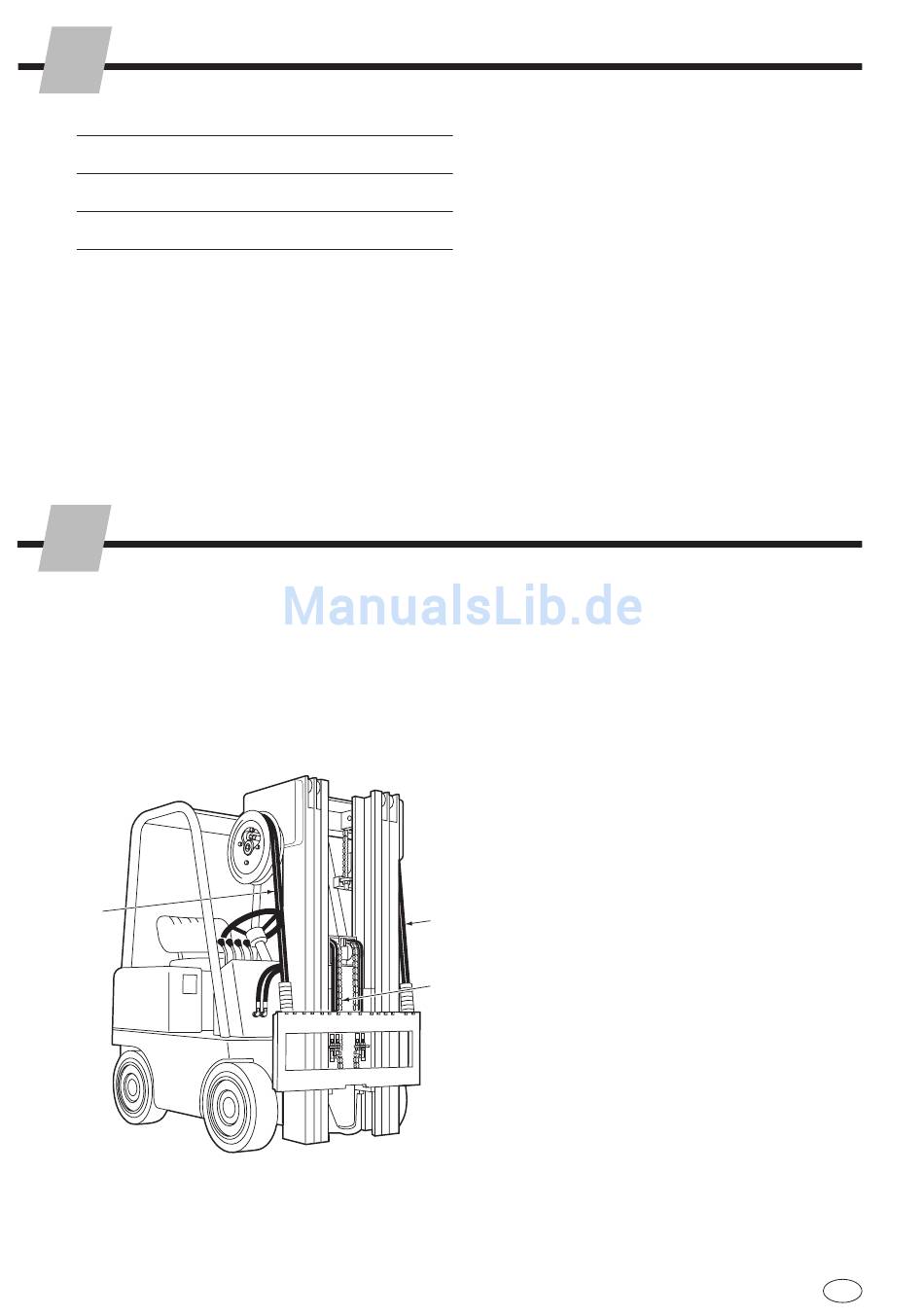

MPFOHLENE OPTIONEN FÜR DIE HYDRAULIKVERSORGUNG
Die E-Serie Push/Pull und Load Push erfordert je nach An-
zahl der Funktionen und bei Nutzung eines Solenoidventils
eine der aufgeführten Hydraulikversorgungen.
• Schläuche und Anschlüsse für alle Funktionen müssen
die Größe Nr. 6 mit einem Mindestinnendurchmesser
von 9/32 Zoll besitzen. (7 mm)
In den Cascade Auswahlrichtlinien für Schläuche und Lei-
tungen, Teilenummer 212199 zur Auswahl der korrekten
Schlauchhaspel für den jeweiligen Hubmast und Stapler.
A
i
i
Dieses Handbuch beschreibt die Montage des
Anbaugerätetyps Cascade Push/Pull Und Load Push. Nur
durch Befolgen der empfohlenen Montageanweisungen ist ein
1
einwandfreier Betrieb gewährleistet. Bei Fragen oder wenn
Sie mehr Informationen benötigen, wenden Sie sich bitte an
2
Ihren nächsten Cascade Kundendienst (siehe letzte Seite).
Bitte beachten sie die mit WARNUNG gekennzeichneten
11
Hinweise in diesem Handbuch, damit die Sicherheit beim
Einbau des Anbaugeräts gewährleistet ist.
WICHTIG: Jede Veränderung unserer Produkte durch
andere führt zu einer Beeinträchtigung der Leistung oder
Leistungsfähigkeit und kann zum Verlust der Garantie führen.
Cascade berät Sie gern bei gewünschten Modifikationen.
Einzelfunktion:
(Klemm-/Abschieber oder Lastschieber)
A
RH THINLINE
ODER
B
Hubgerüst mit einfacher innerer
Doppelfunktion ohne Elektromagnetventil:
(Seitenschieber, Klemm-/Abschieber)
A und C
ODER
A und B
ODER
A
RH THINLINE
C
Doppelfunktion mit Elektromagnetventil:
A
RH 6-N-1 Kabel-/Schlauchgruppe.
B
ODER
A und B
Drei- oder Vierfachfunktion mit Elektro-
magnetventil:
(Mit hydraulisch verstellbaren Platten)
A
RH 6-N-1 Kabel-/Schlauchgruppe.
GA0033.eps
(mit Sheet-Sav
A und B
2-Wege Schlauchrollen.
™
Schlauchführung
RH und LH THINLINE
Schlauchrollen.
RH THINLINE
2-Wege-Schlauchrolle
™
und Einzelschlauch im Mast.
4-Wege-Schlauchrollen
™
RH Kabelgruppe und Einzelschlauch im
Mast.
oder mit beiden)
™
RH 6-N-1 Schlauchrolle und Schlauch im
Mast
2-Wege
™
