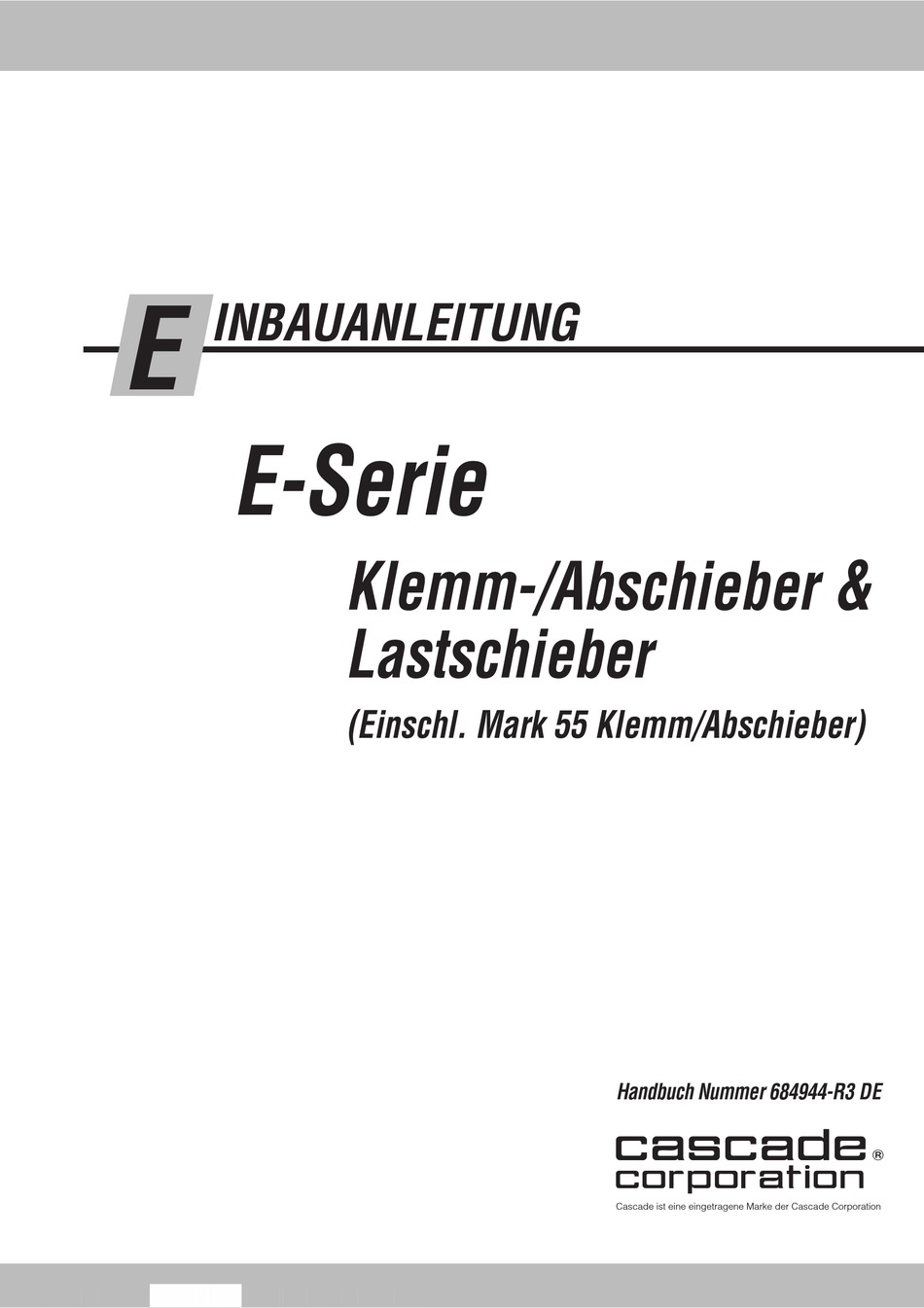

- Seite 1 INBAUANLEITUNG E-Serie Klemm-/Abschieber & Lastschieber (Einschl. Mark 55 Klemm/Abschieber) Handbuch Nummer 684944-R3 DE cascade corporation Cascade ist eine eingetragene Marke der Cascade Corporation...
- Seite 2 Größe Nr. 6 mit einem Mindestinnendurchmesser von 9/32 Zoll besitzen. (7 mm) Hubgerüst mit einfacher innerer Schlauchführung In den Cascade Auswahlrichtlinien für Schläuche und Lei- tungen, Teilenummer 212199 zur Auswahl der korrekten Doppelfunktion ohne Elektromagnetventil: Schlauchhaspel für den jeweiligen Hubmast und Stapler.
- Seite 3 Der Einsatz von Hydraulikflüssigkeit auf Synthetik- oder Wasserbasis ist nicht empfehlenswert. Sollte feuerbeständige Hydraulikflüssigkeit erforderlich sein, müssen Spezialdichtungen verwendet werden. Setzen Sie sich in diesem Fall mit Cascade in Verbindung. ➁ Eine niedrigere als die empfohlene Durchflussrate beeinträchtigt die Geschwindigkeit der Mechanik.
- Seite 4 Push/Pull und Load Push Systems an Ihren Stapler. Lesen Sie alle mit WARNUNG und VORSICHT gekennzeichneten Hinweise. Wenn Sie Fragen haben oder einen Vorgang nicht verstehen, fragen Sie Ihren Vorgesetzten oder kontaktieren Sie Ihren zuständigen Cascade- Kundendienst. Bänder und untere Schraubhaken entfernen Bänder entfernen.
- Seite 5 ONTAGE Montage des Anbaugeräts am Stapler Stapler mittig hinter Anbaugerät positionieren. Mast vorwärts neigen und auf die korrekte Position anheben. Oberen Montagehaken am Träger einhängen. Dabei prüfen, ob Mittenanzeige mit der Mittelnut oben auf der Stapleraufnahme fluchtet. Anbaugerät 2 Zoll (5 cm) von der Palette PP0657.eps anheben.
- Seite 6 ONTAGE Schläuche vorbereiten Schlauchlängen entsprechend der Hydraulikkonfiguration des Staplers abmessen. VORSICHT: Sehen Sie 4 Zoll (10 cm) zusätzliche Schläuche zuschneiden und Anschlüsse Schlauchlänge zwischen Anbaugerät und montieren, oder die mitgelieferten Stapleraufnahme in jeder Richtung des Schnellverschlusssätze verwenden. Seitenschubs vor. EINZEL- oder DOPPELFUNKTION OHNE SOLENOIDVENTIL Seitenschieber Seitenschieber Seitenschieber...
- Seite 7 ONTAGE VORSICHT: Sehen Sie 4 Zoll (10 cm) zusätzliche Schlauchlänge zwischen Anbaugerät und Stapleraufnahme in jeder Richtung des Seitenschubs vor. DREIFACHFUNKTION MIT VIERFACHFUNKTION MIT SOLENOIDANPASSUNG SOLENOIDANPASSUNG Schieben/ Ziehen/ Ziehen/ Sheet-Sav Seitenschieber Schieben/ Sheet-Sav auskuppeln Ziehen/ Seitenschieber einkuppeln Schieben/ rechts/ Seitenschieber Sheet-Sav / Platten Seitenschieber links/...
- Seite 8 ONTAGE Magnetventil einbauen Sprengring Bedienknopf PRESS BUTTON TO (Einheiten mit Magnetventil) POSITION PLATENS PRESS PRESS BUTTON TO BUTTON TO SIDESHIFT SIDESHIFT Taste auf PUSH-PULL PUSH-PULL Fahrerseite Doppelfunktion Dreifachfunktion Deckel Deckel Aufsatz (1 Taste) (2 Tasten) Stapler- Steuerventilgriff PP0321.eps PP0322.eps Verkabelung montieren – typisch (Einheiten mit Magnetventil) 2 FUNKTIONEN 3 FUNKTIONEN...
- Seite 9 ONTAGE WICHTIG: Das Ende 2 FUNKTIONEN (Bedienknopf mit einer Bedienkknopf mit 1 mit der Hülse der Diode Drucktaste) Drucktaste muss an die Plusseite (+) des Stromkreises angeschlossen werden. Bedienknopf-Drucktaste Weiß (normalerweise offen) 7,5 A 7,5 A Sicherung Weiß Schwarz Sicherung Schwarz Kundenseitige Verdrahtung WICHTIG: Empfohlene...
- Seite 10 ONTAGE Alle Anbaugerätefunktionen prüfen WARNUNG: Beim Testen Sicherheitsab- • Prüfen Sie alle Anbaugerätefunktionen mehrere stand zum Anbaugerät unbedingt einhalten! Male ohne Last. • Betrieb gemäß ITA (ISO) -Normen prüfen. • Schieben / Ziehen Sie eine maximale Last und verschieben Sie diese ebenfalls in beiden KLEMM-/ABSCHIEBER &...
- Seite 11 ONTAGE Platten einstellen Seitenschieberlager abschmieren Sicherheitsverriegelung der Platten lösen. HINWEIS: Anbaugerät mit Seitenschub Platten so positionieren, dass 4–12 Zoll bewegen, um an die Schmiernippel zu (10–30 cm) Mindestabstand zwischen den gelangen. Mit Allzweck-Hubgerüstfett auf Platten erreicht ist. Lithiumbasis (NLGI Klassif. 2) abschmieren. Sicherheitsverriegelung der Platten einsetzen.
- Seite 12 ONTAGE Greiferarm der Frontplatte einstellen (falls erforderlich) HINWEIS: Der Greiferarm wird über werksseitig justierte Steuerventile bedient und arbeitet wie folgt: Frontplatte ausfahren – Greiferarm ganz ausgefahren/oben, wenn die Frontplatte die volle Ausfahrlänge erreicht hat. Frontplatte (ein)ziehen – Greiferarm ganz eingezogen/ unten, bevor die Frontplatte eingefahren wird.
-
Seite 13: Wartung Nach Jeweils 100 Betriebsstunden
Wartungsarbeiten auszuführen: Greiferzylinder • Überprüfen Sie das Gerät auf lose oder verloren gegangene Bolzen, verschlissene oder beschädigte Schläuche und Lecks der Hydraulikanlage. • Überprüfen Sie Frontplatte und Rahmengleitlager auf ausreichende Schmierung. Bei Bedarf mit Lebensmittelfett Dubois FGG-2 abschmieren (Cascade Teilenr. 669306). Wartung nach jeweils 500 Betriebsstunden PP0665.eps Gestänge Mechanik Aufnahmenut Platten Zusätzlich zu den Arbeiten nach jeweils 100 Stunden sind... - Seite 14 Cascade le ser respondida de inmediato? Llame por l’Ufficio Assistenza Cascade più vicino. plus proche. Visitate il nostro sito all’indirizzo teléfonoal servicio técnico de Cascade más Visiter le site Web www.cascorp.com. www.cascorp.com cercano. Visítenos en www.cascorp.com AMERICAS Cascade Corporation Cascade Canada Inc.
