Montageanleitung
Montieren Sie den TOUCH Kabelhandschalter an einer geeigneten Position.
1. Packen Sie den Handschalter aus.
Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Kunststofffolie zum
Kunststoffmüll, Karton zum Papiermüll)!
2. Bohren/Fräsen Sie ein Montageloch. Das Fräsbild ist im Datenblatt abgebildet.
3. Stecken Sie den Handschalter von oben in die Tischplatte in das zuvor gebohrte Loch. Der Einbau
erfolgt ohne zusätzliche Schrauben, die Gummilamellen halten den Handschalter in Position.
4. Schließen Sie den Handschalter an die Steuerung an. Verbinden Sie den Stecker mit der dafür
vorgesehenen und mit HS gekennzeichneten Buchse.
Achtung: Wenn Sie den Handschalter an die Motorsteuerung anschließen, muss das
Stromversorgungskabel der Motorsteuerung abgesteckt sein!
Hinweis: Sobald der Handschalter an die Motorsteuerung angeschlossen und mit Strom
versorgt wird, werden am Display des Handschalters vier Striche angezeigt. Das gesamte
Bedienteil darf erst berührt werden, nachdem die vier Striche nicht mehr angezeigt werden.

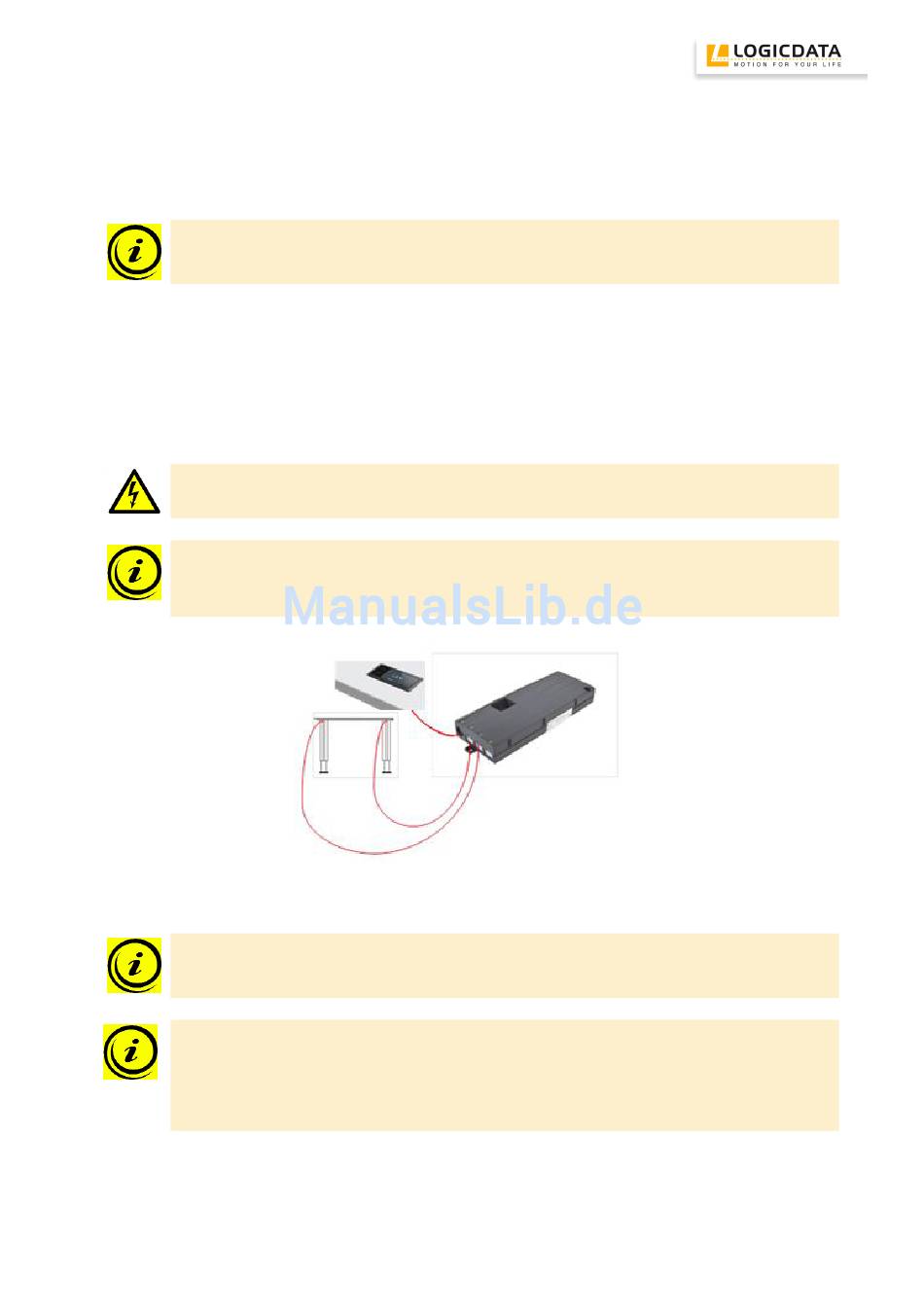

Abbildung 3: Anschluss des TOUCH-IL an eine Motorsteuerung COMPACT
Hinweis: Der Handschalter sollte nicht unterhalb oder in direkter Nähe von Metallteilen
montiert werden.
Hinweis: Der Handschalter wurde nach EG-Standardnorm EN 61000-4-3:2006 + A1:2008 +
A2:2010 auf Störfestigkeit gegen hochfrequente elektromagnetische Felder geprüft. Um einen
störungsfreien Betrieb zu gewährleisten müssen alle im Umgebungsbereich befindlichen
Elektrogeräte die Grenzwerte der Prüfnormen EN55014 einhalten.
