204 | Eesti

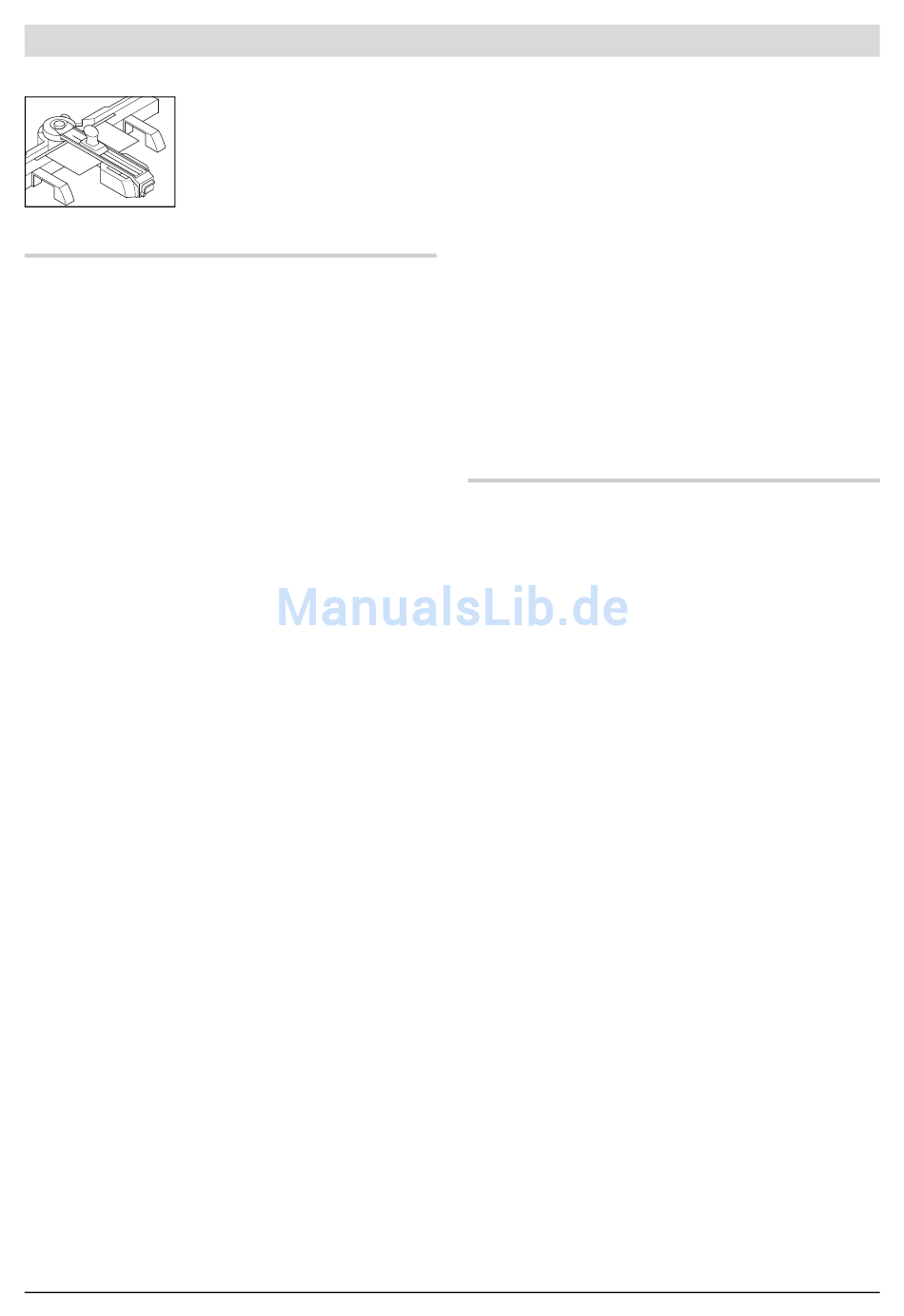

Kasutus
Keraamiliste
plaatide lõikamine
Töö ettevalmistus
Kui soovite saagimisrakist kasutada keraamiliste
plaatide lõikamiseks, tuleb kasutada
lisakomplekti PTC 1.
Piirik 15 tarnitakse kokkupanduna kahes osas.
– Enne esmakordset kasutamist ühendage
piiriku 15 mõlemad osad nii, et neid ei ole
enam võimalik lahutada.
Pikilõige (vt jooniseid F1–F3)
– Keerake kinnitushooba 3 paar pööret lahti.
– Keerake juhtsiini lukustamise hoob 10
vasakule ja tõmmake juhtsiin 4 üles.
– Asetage piirik 15 ühendussillal 8 oleva soone
keskele ja lükake piirikut nii, et see on
põhirakisega 1 ühetasa.
– Märkige soovitud lõikejoon toorikule.
– Asetage toorik nii, et nähtav pool jääb alla,
vastu piirikut 15.
– Tõmmake juhtsiin 4 alla ja rihtige toorik nii, et
lõikejoon jääb piiriku 15 skaalaga kohakuti.
– Vajutage juhtsiin 4 käega tooriku piirkonnas
alla.
– Keerake kinnitushoob 3 kinni.
– Lukustage juhtsiin 4 hoovaga 10.
1 609 929 W68 | (3.3.10)
Diagonaallõige (vt joonist G)
Horisontaalset kaldenurka saab reguleerida
vahemikus 45° (vasakul pool) kuni 45° (paremal
pool).
– Keerake kinnitushoob 12 lahti.
– Keerake juhtsiini 4 vasakule või paremale,
kuni nurganäidik 13 näitab soovitud
kaldenurka.
– Keerake lukustushoob 12 uuesti kinni.
Standardnurkade kiireks ja täpseks
seadistamiseks fikseerub juhtsiin 0° ja 45°
juures.
– Edasised tööoperatsioonid vt „Pikilõige"
lk 204.
Tööjuhised
Keraamiliste plaatide lõikamine
(vt jooniseid H1–H3)
– Asetage keraamiliste plaatide lõikur 14
juhtsiini 4 saagimisavasse piiriku 15 kohal.
Keraamiliste plaatide lõikuril olev nool peab
olema suunatud Teie poole.
– Tõmmake keraamiliste plaatide lõikur 14
ühtlase survega üle kogu plaadi.
– Eemaldage keraamiliste plaatide lõikur 14
juhtsiinist 4.
– Keerake juhtsiini lukustamise hoob 10
vasakule ja tõmmake juhtsiin 4 üles.
– Asetage murdmiskoonused 16 stabiilsele
alusele.
Asetage plaat murdmiskoonustele, nii et
murdmiskoonused jäävad lõikejoonest
allapoole ja paiknevad vastu plaadi servi.
Diagonaallõigete puhul tuleb
murdmiskoonused asetada lõikejoonest
allapoole ja veidi rohkem sissepoole.
– Suruge üheaegselt kahe käega plaadi
välisküljele, kuni plaat murdub.
