14 | Deutsch
Betrieb

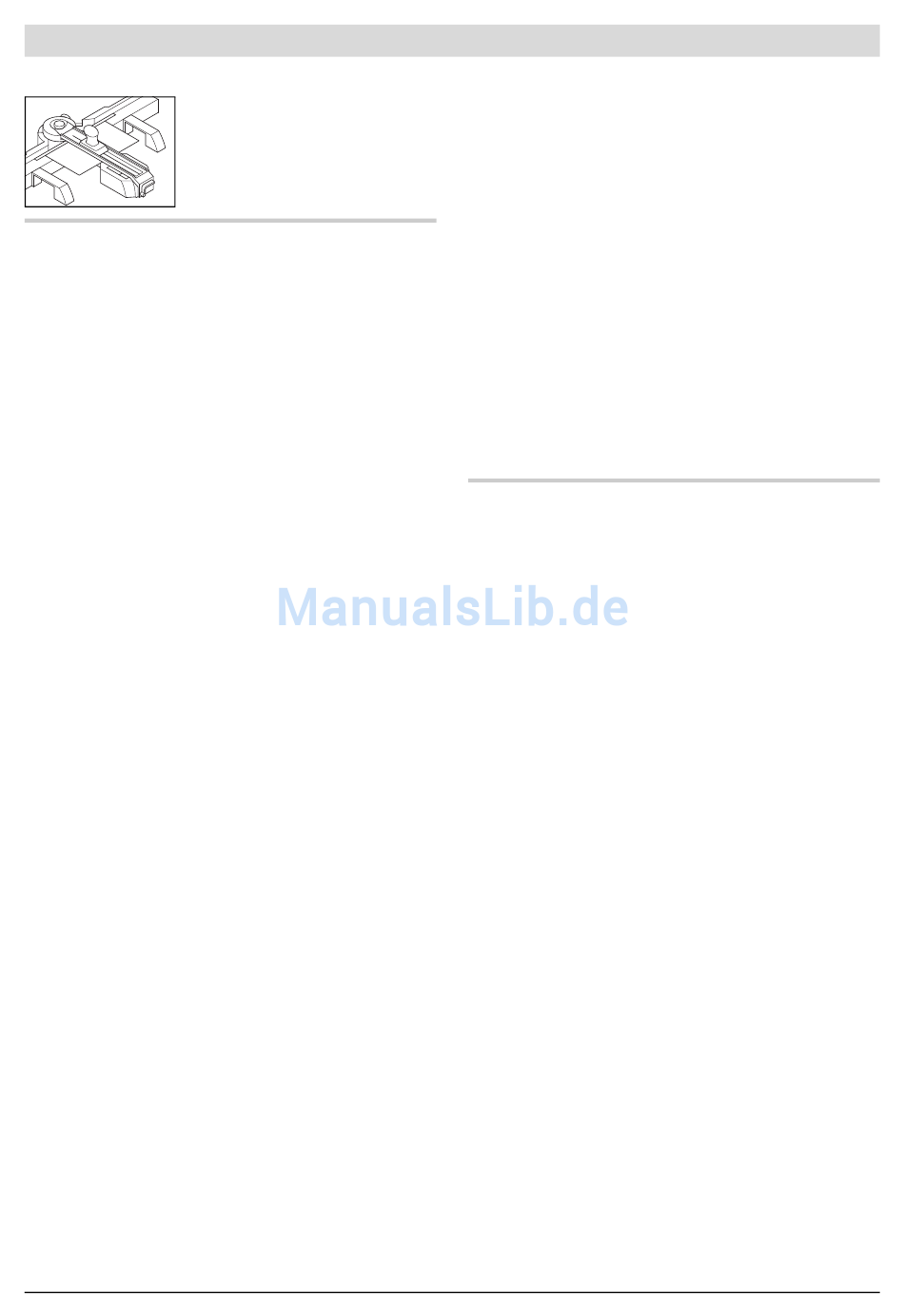

Fliesen schneiden
Arbeitsvorbereitung
Wenn die Sägestation zum Schneiden von Flie-
sen eingesetzt werden soll, müssen Sie das Zu-
satzset PTC 1 verwenden.
Der Anschlag 15 wird zusammengeklappt in
zwei Teilen geliefert.
– Vor dem ersten Einsatz stecken Sie die bei-
den Teile des Anschlags 15 so zusammen,
dass er sich danach nicht mehr auseinander
nehmen lässt.
Längsschnitt (siehe Bilder F1–F3)
– Lösen Sie den Feststellknauf 3 mit wenigen
Umdrehungen.
– Drehen Sie den Hebel 10 zur Arretierung der
Führungsschiene nach links und klappen Sie
die Führungsschiene 4 nach oben.
– Setzen Sie den Anschlag 15 mittig in die Nut
der Brücke 8 ein und schieben Sie ihn bündig
an die Basiseinheit 1.
– Markieren Sie die gewünschte Schnittlinie
auf dem Werkstück.
– Legen Sie das Werkstück mit der Sichtseite
nach oben flach liegend an den Anschlag 15
an.
– Klappen Sie die Führungsschiene 4 nach un-
ten und richten Sie das Werkstück mit der
Schnittlinie an der Skala des Anschlags 15
aus.
– Drücken Sie mit der flachen Hand die Füh-
rungsschiene 4 im Bereich des Werkstücks
nach unten.
– Drehen Sie den Feststellknauf 3 fest.
– Arretieren Sie die Führungsschiene 4 mit
dem Hebel 10.
1 609 929 W68 | (3.3.10)
Diagonalschnitt (siehe Bild G)
Der horizontale Gehrungswinkel kann in einem
Bereich von 45° (linksseitig) bis 45° (rechtssei-
tig) eingestellt werden.
– Lösen Sie den Feststellknauf 12.
– Drehen Sie die Führungsschiene 4 nach links
oder rechts bis der Winkelanzeiger 13 den
gewünschten Gehrungswinkel anzeigt.
– Ziehen Sie den Feststellknauf 12 wieder an.
Zum schnellen und präzisen Einstellen von Stan-
dardwinkeln rastet die Führungsschiene bei 0°
und 45° ein.
– Weitere Arbeitsschritte siehe „Längsschnitt"
auf Seite 14.
Arbeitshinweise
Schneiden von Fliesen (siehe Bilder H1–H3)
– Setzen Sie den Fliesenschneider 14 in den
Sägeschlitz der Führungsschiene 4 über dem
Anschlag 15 ein.
Der Pfeil auf dem Fliesenschneider muss zu
Ihnen zeigen.
– Ziehen Sie den Fliesenschneider 14 mit
gleichmäßigem Druck über die gesamte Flie-
se.
– Entfernen Sie den Fliesenschneider 14 aus
der Führungsschiene 4.
– Drehen Sie den Hebel 10 zur Arretierung der
Führungsschiene nach links und klappen Sie
die Führungsschiene 4 nach oben.
– Legen Sie die Bruchkegel 16 auf eine stabile
Unterlage.
Legen Sie die Fliese auf die Bruchkegel, so
dass die Bruchkegel unterhalb der Schnitt-
linie und an den Rändern der Fliese positio-
niert sind.
Bei Diagonalschnitten sollten Sie die Bruch-
kegel unterhalb der Schnittlinie und etwas
weiter nach innen positionieren.
– Drücken Sie gleichzeitig mit beiden Handbal-
len auf die Außenseiten der Fliese bis diese
bricht.
