hager TYA6..B Serie Anleitung

Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
e
Bestimmungen, Sicherheits- und Unfallverhü-
y tungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Installationshinweise
können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten
an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die ge-
fährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Das Gerät ist
nicht zum Freischalten geeignet.
Bn,.:
M `
Gefahr durch elektrischen Schlag an der SELV/
PELV-Installation. Nicht zum Schalten von
SELV/PELV-Spannungen geeignet.
Nur einen Motor je Ausgang anschließen. Bei
TYA6..B Anschluss mehrerer Motoren können Motoren
oder Gerät zerstört werden.
Schalt-/Jalousieaktor REG 10 A
Nur Antriebe mit mechanischen oder elektro-
Attuatore di commutazione/
nischen Endlageschaltern verwenden. Endlage-
per veneziane per montaggio
schalter auf korrekte Justierung prüfen. Anga-
ben der Motorenhersteller beachten. Gerät
su guida 10 A
kann beschädigt werden.
TXA6..B
Keine Drehstrommotoren anschließen. Gerät
Schalt-/Jalousieaktor REG 10 A
kann beschädigt werden.
Attuatore di commutazione/
Hinweise der Motorenhersteller bezüglich Um-
per veneziane per montaggio schaltzeit und max. Einschaltdauer (ED) beach-
ten.
su guida 10 A, sistema-/Easylink
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
(7)
(8)
N L 1 3 5 7 9 11 13
C1 C2 C3 C4 C5 C6 C7
C1 C1 C3 C3 C5 C7 C7
auto
(1)
C2 C2
C4 C4 C6 C8 C8
(4)
30V DC C1 C2 C3 C4 C5 C6 C7
- +
2 4 6 8 10 12 14
(2)
(3)

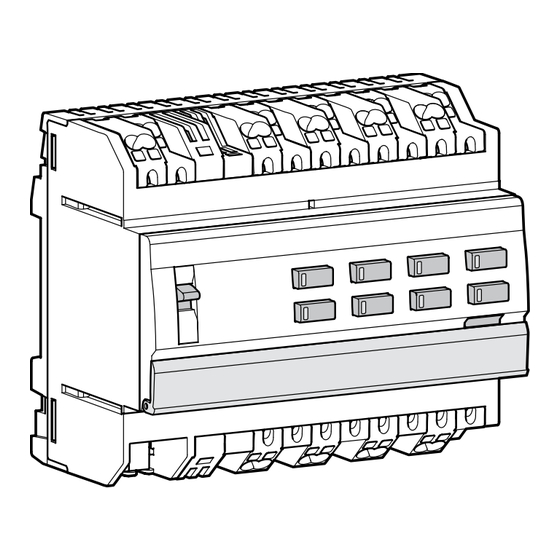

Bild 1: Beispiel Gerätevariante 8-/4fach
(1) Schiebeschalter auto/
(2) KNX Busanschlussklemme
(3) Anschlüsse Lasten
(4) Beschriftungsfeld
(5) Beleuchtete Programmier-Taste
(6) Bedientaste für Handbetrieb je Ausgang mit
Status-LED
(7) Anschlüsse Schaltspannung
(8) Anschluss Netzversorgung (nur 8fach)
Bei den Varianten 4-/2fach, 6-/3fach und
P
10-/5fach entspricht der grundsätzliche Aufbau
der Gerätevariante 8-/4fach.
1
Funktion Systemlink Inbetriebnahme:
e P
Je nach Programmierung erfolgt die Aktivierung
Systeminformation
des Handbetriebs dauerhaft oder für eine über
Dieses Gerät ist ein Produkt des KNX-Systems die Applikations-Software parametrierte Zeit.
und entspricht den KNX-Richtlinien. Detaillierte Ist der Handbetrieb über die Applikations-Soft-
ware gesperrt, erfolgt keine Aktivierung.
Fachkenntnisse durch KNX-Schulungen werden
zum Verständnis vorausgesetzt. Planung, Installati-
Oder:
on und Inbetriebnahme des Gerätes erfolgen mit
z Schalter (1) in Stellung auto schieben.
Hilfe einer KNX-zertifizierten Software.
Die Handbedienung ist ausgeschaltet. Die Steu-
erung erfolgt ausschließlich über den KNX-Bus.
Systemlink Inbetriebnahme:
Der Ausgang nimmt die durch die Bussteuerung
Die Funktion des Gerätes ist softwareabhän-
vorgegebene Position ein.
gig. Die Software ist der Produktdatenbank zu
entnehmen. Produktdatenbank, technische Be-
Ausgänge im Handbetrieb bedienen
schreibungen sowie Konvertierungs- und weitere
Die Bedienung erfolgt je Ausgang über wiederholten
Hilfsprogramme finden Sie stets aktuell auf unserer
kurzen Tastendruck der Bedientaste (Tabelle 1).
Internet-Seite.
VORSICHT!
ç
Easylink Inbetriebnahme:
Zerstörungsgefahr durch gleichzei-
Die Funktion des Gerätes ist konfigurationsab-
tiges Drücken der Tasten für AUF und
hängig. Die Konfiguration kann auch mit Hilfe von
AB bei Anschluss eines Motors in
speziell für die einfache Einstellung und Inbetrieb-
unprogrammiertem Zustand des
nahme entwickelter Geräte erfolgen.
Geräts!
Diese Art der Konfiguration ist nur mit Geräten des
Motoren, Behänge und Gerät können
easylink-Systems möglich. Easylink steht für eine
zerstört werden!
einfache, visuell unterstützte Inbetriebnahme. Hier-
bei werden vorkonfigurierte Standard-Funktionen Bei unprogrammierten Geräten immer
mit Hilfe eines Service-Moduls den Ein-/Ausgän- nur eine Taste im Handbetrieb betäti-
gen zugeordnet. gen.
Funktionsbeschreibung
Zustand
Das Gerät empfängt Telegramme von Sensoren
oder anderen Steuerungen über den KNX-
Schaltbetrieb
Installationsbus und schaltet mit seinen voneinan-
Last ist ausgeschal-
der unabhängigen Relaiskontakten elektrische
tet, Status-LED der
Verbraucher.
Taste (6) ist aus.
Bestimmungsgemäßer Gebrauch Last ist eingeschal-
tet, Status-LED der
- Schalten elektrischer Verbraucher 230 V AC mit
potenzialfreien Kontakten Taste (6) leuchtet.
- Schalten elektrisch betriebener Motoren 230 V Rollladen-/Jalousiebetrieb
AC für Jalousien, Rollläden, Markisen und ähn-
Ausgang befindet
liche Behänge
sich im Ruhezu-
15
C8 - Montage auf Hutschiene nach DIN EN 60715 in
stand, Status-LED
die Unterverteilung
der Taste (6) ist aus.
Produkteigenschaften
(6)
- manuelle Ansteuerung der Ausgänge am Gerät
möglich, Baustellenbetrieb
(5)
- Zustandsanzeige der Ausgänge am Gerät
- Szenenfunktion
C8
Ausgang aktiv,
16
- Zwangsstellung durch übergeordnete
Status-LED der Ta-
Steuerung
ste (6) leuchtet. 1)
- Anschluss verschiedener Außenleiter möglich
Funktionen im Schalterbetrieb:
1) Bei Geräten TYA6.. leuchtet die LED rot. Bei Geräten
TXA6.. leuchtet die LED rot bei Aufwärts- und grün bei
- Zeitschaltfunktionen
Abwärtsfahrt.
Funktionen im Rollladen-/Jalousiebetrieb:
Tabelle 1: Handbedienung
- Position direkt anfahrbar
- Lamellenstellung direkt ansteuerbar Informationen für die Elektrofachkraft
- Rückmeldung von Fahrzustand, Behangpositi-
Montage und elektrischer Anschluss
on und Lamellenverstellung
- 3 Alarme
GEFAHR!
ç
Elektrischer Schlag bei Berühren
Bedienung
spannungsführender Teile!
Handbetrieb ein-/ausschalten
Elektrischer Schlag kann zum Tod
Bei den 8-/4fach Varianten ist eine Steuerung
P führen!
der Ausgänge auch ohne Busspannung mög-
Vor Arbeiten am Gerät Anschlusslei-
lich, wenn Netzspannung angeschlossen ist,
tungen freischalten und spannungs-
z. B. für die Bedienung auf Baustellen.
führende Teile in der Umgebung abde-
Bus- oder Netzspannungsversorgung liegt an.
cken!
z Schalter (1) in Stellung schieben.
Der Handbetrieb ist eingeschaltet, die Ausgän-
ge können über die Bedientasten (6) unabhän-
gig voneinander angesteuert werden.
Während des Handbetriebs ist die Steuerung
P
über den KNX-Bus deaktiviert.
6LE002694A 2
VORSICHT!
ç
Unzulässige Erwärmung bei zu hoher
Belastung des Gerätes!
Das Gerät und die angeschlossenen
Leitungen können im Anschlussbe-
reich beschädigt werden!
Maximale Strombelastbarkeit nicht
überschreiten!
VORSICHT!
ç
Zerstörungsgefahr bei Parallelschal-
z Busleitung über Anschlussklemme (2) anschlie-
tung mehrerer Motoren an einem
ßen.
Ausgang!
Optional kann bei der Gerätevariante 8-/4fach
P
Endlagenschalter können verschwei-
Netzspannung angeschlossen werden (8).
ßen. Motoren, Behänge und Gerät
Reduktion der Auslastung der Spannungsver-
können zerstört werden!
sorgung realisierbar (siehe Technische Daten).
Nur einen Motor je Ausgang
Zu schaltende Lasten anschließen
anschließen!
Der Ausgang ist als Schaltausgang parametriert.
z Schaltspannung an der oberen Klemmleiste (7)
Gerät montieren
des Geräts anschließen.
Temperaturbereich beachten. Für ausreichend
P
z Last an der unteren Klemmleiste (3) des Geräts
Kühlung sorgen.
anschließen.
z Gerät auf Hutschiene nach DIN EN 60715
montieren.
Jalousieantriebe anschließen
Für Jalousieantriebe bilden jeweils die zwei be-
Gerät anschließen
nachbarten Relaisausgänge C1/C2, C3/C4, C5/C6,
L1 C7/C8 einen Jalousieausgang. Der jeweils linke
Verhalten bei
L2 Relaisausgang C1, C3, C5, C7 ist für die Richtung
kurzem Tastendruck
L3
AUF, der jeweils rechte Relaisausgang C2, C4,
N
C6, C8 ist für die Richtung AB bestimmt. AUF- und
EIN schalten der ange-
AB-fahren der Rollläden/Jalousie im Handbetrieb
schlossenen Last. Status-
erfolgt über die entsprechenden Bedientasten.
N L 1 3 5 7 9 11 13 15
LED der Taste (6) leuchtet.
C1 C2 C3 C4 C5 C6 C7 C8 Zwei Ausgänge sind als Jalousieausgang parame-
AUS schalten der ange- triert.
C1 C1 C3 C3 C5 C7 C7
schlossenen Last. LED
auto z Versorgungsspannung der Antriebe an der
erlischt.
oberen Klemmleiste (7) anschließen. Dabei die
C2 C2 C4 C4 C6 C8 C8
gleiche Phase (Außenleiter) verwenden.
Fahrbewegung startet.
z Antriebe an der unteren Klemmleiste (3) an-
Status-LED der Taste (6)
schließen.
C1 C2 C3 C4 C5 C6 C7 C8
- 30V DC
leuchtet. 1) +
2 4 6 8 10 12 14 16
Inbetriebnahme
Befindet sich die Rollla-
P
de/Jalousie in Endlage,
ist die gegenüberlie- Systemlink: Physikalische Adresse und
gende Taste zu drü- Applikations-Software laden
cken, um die Rolllade/ Der Schalter (1) ist in Position auto.
Jalousie zu fahren.
z Busspannung einschalten.
Fahrbewegung stoppt,
z Programmier-Taste (5) drücken.
LED erlischt. Bild 2: Geräteanschluss
Die Taste leuchtet.
Leuchtet die Taste nicht, liegt keine Busspan-
P
nung an.
z Physikalische Adresse in das Gerät laden.
Status-LED der Taste erlischt.
z Applikations-Software laden.
z Physikalische Adresse auf Beschriftungsfeld (4)
notieren.
Easylink:
Informationen zur Anlagen-Konfiguration sind der
ausführlichen Beschreibung des Service-Moduls
easylink zu entnehmen.
Gerät in Betrieb nehmen.
Bild 3: Installation/Deinstallation mit Steckklemmen
z Netzspannung an den Ausgängen einschalten.
z Netzversorgung einschalten (8fach-Variante).
Fahrzeit und Lamellenstellzeit ermitteln Varianten 4-/2fach
Im Rollladen-/Jalousiebetrieb ist die Fahrzeit für Verlustleistung
die Positionierung der Beschattungseinrichtung
Zulässige Höchstromstärke pro Gerät
wichtig. Anhand der Fahrzeit wird die Position be-
Eigenverbrauch am KNX-Bus:
rechnet. Bei Lamellen-Jalousien ist die Lamellen-
- typisch
stellzeit konstruktionsbedingt ein Teil der Gesamt-
Fahrzeit. Der Öffnungswinkel der Lamellen wird
- im Ruhezustand
daher als Fahrzeit zwischen geöffneter und
geschlossener Position eingestellt.
Abmessung
Die Fahrzeit für AUF ist in der Regel länger als
P
die Fahrzeit für AB und muss gegebenenfalls
Varianten 6-/3fach
separat gemessen werden.
Verlustleistung
z AUF- und AB-Fahrzeit des Behangs messen.
Zulässige Höchstromstärke pro Gerät
z Lamellenstellzeit zwischen OFFEN und GE-
Eigenverbrauch am KNX-Bus:
SCHLOSSEN messen.
- typisch
z Gemessene Werte in die Parametereinstel-
lung – Laufzeit ... bzw. Lamellenschrittzeit
- im Ruhezustand
eingeben.
Abmessung
Funktionsprüfung
Über die Status-LED der Bedientaste (6) wird die
Varianten 8-/4fach
Funktionsfähigkeit der Ausgänge angezeigt.
Hilfsspannung
Anhang
Verlustleistung
Technische Daten
Zulässige Höchstromstärke pro Gerät
Versorgungsspannung KNX s 21-32V SELV
Eigenverbrauch am KNX-Bus:
Abschaltvermögen µ 10A AC1 230V~
- typisch
Glühlampen 1200 W
- im Ruhezustand
Halogenlampen 1200 W
Konventionelle Transformatoren 1200 W
Eigenverbrauch am KNX-Bus mit Netzanschluss:
Elektronische Transformatoren 1000 W
- typisch
Leuchtstofflampen: - im Ruhezustand
- ohne Vorschaltgerät 1000 W
Abmessung
- mit EVG (mono/duo) 15 x 36 W
Varianten 10-/5fach
Energiespar-/LED-Lampen 12 x 23 W
Verlustleistung
Schaltstrom bei cos Φ = 0,6 max. 6 A
Zulässige Höchstromstärke pro Gerät
Mindestschaltstrom 100 mA
Eigenverbrauch am KNX-Bus:
Verriegelungszeit bei
- typisch
Fahrtrichtungswechsel softwareabhängig
Betriebshöhe max. 2000 m
- im Ruhezustand
Verschmutzungsgrad 2
Stoßspannung 4 kV
Abmessung
Schutzgrad Gehäuse IP20
Hilfe im Problemfall
Schutzgrad Gehäuse unter Frontplatte IP30
Schlagschutz IK 04
Handbedienung nicht möglich
Überspannungsklasse III
Ursache 1: Schalter (1) nicht auf
Betriebstemperatur -5° ... +45°C
Schalter auf
Lager-/ Transporttemperatur -20° ... +70°C
Ursache 2: Handbedienung ist nicht freigegeben
Maximale Schalttaktzahl (Systemlink).
bei Volllast 6 Schaltzyklen/Minute
Handbedienung über Applikations-Software
Anschlusskapazität 0,75 mm²...2,5 mm² freigeben.
Kommunikationsmedium KNX TP 1
Busbetrieb nicht möglich
Konfigurationsmodus S-Mode, Easy link
Ursache 1: Busspannung liegt nicht an.
controller (TXA... only)
Busanschlussklemmen auf richtige Polung
überprüfen.
Busspannung durch kurzes drücken der
Programmier-Taste (5) überprüfen, rote LED
leuchtet bei vorhandener Busspannung.
8fach: Bei vorhandener Netzspannung ohne
Busspannung - rote LED der Programmier-
Taste (5) blinkt.
Ursache 2 : Handbetrieb ist aktiv. Schalter (1)
befindet sich in Stellung
Schalter (1) in Stellung auto schieben.
6LE002694A 3
Rollläden/Jalousien fahren nicht in die Endlage
3 W Ursache: Fahrzeit für die Rollläden/Jalousien
falsch eingestellt.
max. 30 A
Fahrzeiten überprüfen. Gegebenenfalls neu
messen und Gerät neu programmieren.
4 mA (TYA..)
5 mA (TXA..)
3,3 mA (TYA..) Korrekte Entsorgung dieses Produkts
3 mA (TXA..) (Elektromüll).
4 TE, 4 x 17,5 mm
(Anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separaten
Sammelsystem).
5 W
Die Kennzeichnung auf dem Produkt bzw. auf der
max. 45 A dazugehörigen Literatur gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen
Hausmüll entsorgt werden darf. Entsorgen Sie dieses
4,3 mA (TYA..)
Gerät bitte getrennt von anderen Abfällen, um der Umwelt
5 mA (TXA..)
bzw. Der menschlichen Gesundheit nicht durch
unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie
3,3 mA (TYA..)
das Gerät, um die nachhaltige Wiederverwertung von
3 mA (TXA..)
stofflichen Ressourcen zu fördern.
4 TE, 4 x 17,5 mm
Private Nutzer sollten den Händler, bei dem das Produkt
gekaut wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das
Gerät auf umweltfreundliche Weise recyceln können.
230V~ +10/-15%
Gewerbliche Nutzer sollten sich an ihren Lieferanten
240V~ +/-6%
wenden und die Bedingungen des Verkaufsvertrags
6 W konsultieren. Dieses Produkt darf nicht zusammen mit
anderem Gewerbemüll entsorgt werden.
max. 60 A
å
Verwendbar in ganz Europa und in der Schweiz
15,2 (TYA..)
6 mA (TXA..)
8,6 mA (TYA..)
4 mA (TXA..)
2 mA (TXA.., TYA..)
2 mA (TXA.., TYA..)
6 TE, 6 x 17,5 mm
7 W
max. 75 A
15,9 mA (TYA..)
6 mA (TXA..)
7,5 mA (TYA..)
4 mA (TXA..)
6 TE, 6 x 17,5 mm
eingestellt.
stellen.
.
6LE002694A
