- Seite 1 TJA560 IoT Controller Installationshandbuch 01/2018 – 6LE005107C...
- Seite 2 1. EINLEITUNG ............................4 2. ALLGEMEINE VORSTELLUNG ......................4 VORSTELLUNG DES SYSTEMS ..........................4 SYSTEM-ÜBERSICHT..............................4 DER IOT CONTROLLER ............................5 AKTUALISIERUNG DER SOFTWARE-VERSION DES KONFIGURATIONSSERVERS ..........6 AUTO-/ROUTER-BETRIEB ............................7 TECHNISCHE DATEN ..............................8 3. INSTALLATION ............................ 9 HARDWARE-INSTALLATION ............................ 9 NETZ-INSTALLATION..............................
- Seite 3 BEGRENZUNGEN ..............................41 5.10 LIST OF DATAPOINTS .............................. 41 5.11 LIST OF ALEXA VOCAL COMMANDS ........................42...
- Seite 4 IoT Controller TJA560 Installateur-Handbuch EINLEITUNG Die Beschreibungen in diesem Handbuch dienen dazu, den Installateur mit dem von Hager gelieferten IoT Controller vertraut zu machen. Die in diesem Handbuch beschriebenen Verfahren unterstützen den Installateur während der Installation bei der Konfiguration des IoT Controllers.

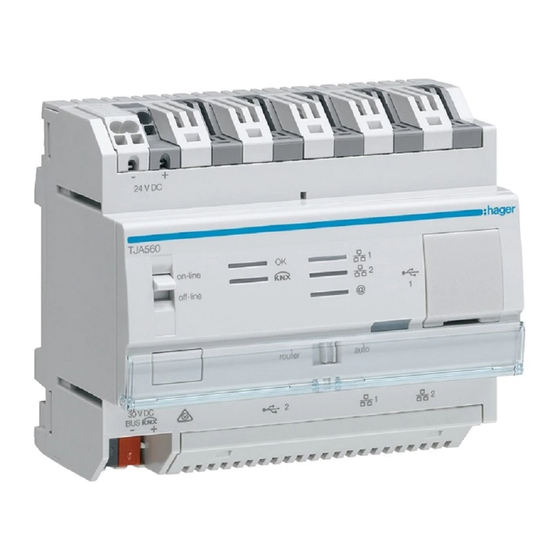

- Seite 5 Vernetzte Objekte zur Nutzung der Funktionen und PCs, Touchscreens oder Smartphones für die Konfiguration. DER IOT CONTROLLER Das TJA560 ist ein Netzübergang zwischen den KNXModulen und den verbundenen Produkten Dritter. Anschluss des Moduls: • über den Steckverbinder an den KNX-Bus;...
- Seite 6 Keine Verbindung zum Hager-Gateway Blinkt grün Verbindungsversuch zum Hager-Gateway Leuchtet grün Verbindung zum Hager-Gateway hergestellt Leuchtet rot Kein Zugriff auf Hager-Gateway möglich oder Zugriff verweigert Busspannung Leuchtet rot Busspannung durch kurze Betätigung von Taster 9 überprüfen. Das Aufleuchten der...
- Seite 7 IoT Controller TJA560 Installateur-Handbuch AUTO-/ROUTER-BETRIEB Mit dem Schalter kann der Betriebsmodus des Ethernet-Netzes gewählt werden. Schalter Verhalten der Ethernet-Ports Ethernet-Port 1 Ethernet-Port 2 Hager-Portal KNX-Bus Auto Online Es handelt sich um den normalen Betriebsmodus, wenn Verbunden Verbunden der IoT Controller an einen externen Router angeschlossen ist.
- Seite 8 Installateur-Handbuch TECHNISCHE DATEN Stromversorgung KNX KNX Bus TBTS 30 V = Externe Sicherheitskleinspannung 24 V = über Stromversorgung TBTS Hager TGA200 oder TXA114 oder PoE Verbrauch Busleitung 10 mA max - 30 V = Verbrauch Hilfsstromversorgung 200 mA max - 24 V=...
- Seite 9 Installateur-Handbuch INSTALLATION HARDWARE-INSTALLATION Der IoT Controller TJA560 muss in die elektrische Schalttafel oder den VDI-Verteiler (Ton, Bild, Daten) eingebaut werden. Der IoT Controller kann ebenfalls in ein PoE-Netz (Power over Ethernet) eingebaut werden. Wenn kein VDI-Verteiler vorhanden ist, kann der Server in die Stromverteilerschalttafel eingebaut werden.
- Seite 10 IoT Controller TJA560 Installateur-Handbuch NETZ-INSTALLATION 3.2.1 INSTALLATION HINTER EINEM DHCP-SERVER Der IoT Controller ist mit einem DHCP-Server verbunden (Router oder anderes Gerät mit DHCP-Funktion). In diesem Fall erhält der IoT Controller automatisch eine aus dem DHCP-Server stammende IP-Adresse. 3.2.2 INSTALLATION OHNE DHCP-SERVER Der IoT Controller kann direkt an den PC des Installateurs angeschlossen werden.
- Seite 11 IoT Controller TJA560 Installateur-Handbuch SOFTWARE-EINRICHTUNG 3.3.1 IOS UND ANDROID: INSTALLATION DES LADEPROGRAMMS Das Ladeprogramm ist eine Anwendung, die das Auffinden der IP-Adresse des IoT Controllers ermöglicht. Download für iOS oder Android im Appstore oder in Google Play. Nach dem Start der App ...
- Seite 12 IoT Controller TJA560 Installateur-Handbuch BEISPIEL FÜR EINE PROJEKT-KONFIGURATION Zum einfacheren Verständnis wird dieses Kapitel anhand eines konkreten, die Mehrheit der Fälle stellvertretenden Beispiels erläutert. Beispiel für eine Unterkunft mit verschiedenen Anwendungen: Befehl Phillips HUE: ON/OFF + Dimmen + Farbenwechsel. Befehl Sonos: Lesen/Pause + Lautstärke Wetterstation Netatmo: Anzeige der Innen- und der Außentemperatur...
- Seite 13 IoT Controller TJA560 Installateur-Handbuch DEKLARATION DER SKILLS 4.1.1 VERBINDUNG DES IOT CONTROLLERS MIT MYHAGER Zur Nutzung der verschiedenen Dienste muss ihr MyHager-Konto mit dem IoT Controller verknüpft werden - Klicken Sie auf die die Registerkarte Cloud - Den Benutzernamen und das Passwort des...
- Seite 14 IoT Controller TJA560 Installateur-Handbuch 4.1.4 SKILL PHILIPS HUE - Klicken Sie auf die Registerkarte Skills, dann auf Overview - Klicken Sie auf die Registerkarte Philips HUE - Aktivieren Sie das Modul Philips HUE - Klicken Sie zur Bestätigung auf Save skill 4.1.5...
- Seite 15 IoT Controller TJA560 Installateur-Handbuch SKILLS KONFIGURIEREN 4.2.1 KNX-SKILL - Klicken Sie auf die Registerkarte Skills, dann auf KNX - Klicken Sie auf die Registerkarte Add manually - Geben Sie die Gruppenadressen ein: 1/1/1 - Geben Sie den Namen des Objekts ein: ON/OFF - Wählen Sie die Art von Objekt: DPT 1.001...
- Seite 16 IoT Controller TJA560 Installateur-Handbuch Mit einem Klick auf Add die Adresse 1/1/1 ON/OFF wählen Zur Bestätigung auf Save klicken Gehen Sie für die Gruppenadressen 1/1/2 (Helligkeit (4 Bit)) und 1/1/3 (Farbschleife) auf die gleiche Art und Weise vor Zur Bestätigung auf Close klicken.
- Seite 17 IoT Controller TJA560 Installateur-Handbuch Klicken Sie für die Innentemperatur auf Add module des Detektors Indoor Klicken Sie für die Außentemperatur auf Add module des Detektors Outdoor Klicken Sie auf Quick Config, des Detektors Indoor, um die Links zu den Gruppenadressen herzustellen Klicken Sie auf Select der Information Temperature Wählen Sie mit einem Klick auf Add die Adresse 3/1/1 Indoor temperature...
- Seite 18 IoT Controller TJA560 Installateur-Handbuch EINE SZENE ERSTELLEN Zur Erstellung einer Szene müssen die verschiedenen durchzuführenden Abläufe definiert werden. Nachstehend die Liste der Abläufe für die Szene Music: Die Wohnzimmerbeleuchtung ausschalten Die Lampe Philips Hue mit der voreingestellten Helligkeit und Farbe einschalten.
- Seite 19 IoT Controller TJA560 Installateur-Handbuch EIN DIGIGRAM ZUM ABSPIELEN DER SZENE ERSTELLEN Nach Erstellen der Szene muss ein Befehl zum Abspielen der Szene definiert werden. In unserem Beispiel wird der Druckschalter Musik (4/1/2) die Szene auslösen. Gehen Sie zum Erstellen dieses Ereignisses wie folgt vor:...
- Seite 20 IoT Controller TJA560 Installateur-Handbuch EIN EREIGNIS ‚BENACHRICHTIGUNG ANZEIGEN‘ ERSTELLEN Nach Erstellen der Benachrichtigung muss festlegt werden, anhand welchen Befehls die Benachrichtigung übermittelt wird. In unserem Beispiel wird das Auslösen des Alarms von der Gruppenadressen 5/1/1 angezeigt. Gehen Sie zum Erstellen dieses Ereignisses wie folgt vor:...
- Seite 21 IoT Controller TJA560 Installateur-Handbuch o Wählen Sie die Registerkarte Hager IoT o Klicken Sie auf Connect, um den IoT Controller mit IFTTT zu verknüpfen Auf der Website o Melden Sie sich im Konto MyHager an o Klicken Sie zur Validierung des IFTTT- Dienstes auf Authorize App o Geben Sie das Login und das Passwort für...
- Seite 22 Geben Sie den Wohnort und den gewünschten Umkreis ein o Klicken Sie auf +that, um die abzuspielende Szene zu deklarieren o Geben Sie Hager IoT ein, um die Anwendung des IoT Controllers zu finden o Klicken Sie auf Hager IoT.
- Seite 23 IoT Controller TJA560 Installateur-Handbuch o Klicken Sie auf Run scene, um die durchzuführende Handlung zu festzulegen o Wählen Sie die Szene I‘m back o Zur Bestätigung auf Create action klicken Der IFTTT-Dienst bestätigt die Erstellung der Anwendung o Klicken Sie zur Bestätigung auf Finish...
- Seite 24 Klicken Sie auf Link zum Alexa Skill zum Öffnen der Weboberfläche zum Login der Amazon Alexa o Sobald die Website geöffnet ist, tragen Sie bitte Ihre Benutzerdaten ein. o Gehen Sie zum Alexa Skill Store und suchen Sie nach dem Hager IoT Skill o Klicken Sie auf Connect...
- Seite 25 IoT Controller TJA560 Installateur-Handbuch o Tragen Sie Ihre myhager Nutzerdaten ein o Click on authorize app o Im Smart Home Menü klicken Sie auf Geräte suchen. Alexa startet den Suchvorgang nach allen Szenen und Komponenten. o Sie können dann die Szenen und Komponenten mit den Smart Home Kommandos von Alexa nutzen.
- Seite 26 IoT Controller TJA560 Installateur-Handbuch FUNKTIONEN DES IOT CONTROLLERS In diesem Kapitel werden die verfügbaren Menüs und ihre jeweiligen Funktionen beschrieben. DASHBOARD In diesem Teil können das Vorhandensein und der Zustand der verschiedenen angeschlossenen Peripheriegeräte aufgerufen werden. SCENES: Liste der verfügbaren Szenen SUNRISE/SUNSET: Uhrzeit von Sonnenauf- und Sonnenuntergang in Abhängigkeit von der Position...
- Seite 27 IoT Controller TJA560 Installateur-Handbuch CLOUD In diesem Abschnitt können die Dienste konfiguriert und deklariert werden, die eine Internetverbindung (Cloud) erfordern. Cloud services: Hier können die aktiven Dienste angezeigt werden Amazon Alexa: Klicken Sie auf Alexa Skill, um die Internetseite Ihres Amazon Alexa-Kontos zu öffnen...
- Seite 28 IoT Controller TJA560 Installateur-Handbuch SKILLS 5.3.1 OVERVIEW In diesem Abschnitt können die Module aufgerufen und deklariert werden, die mit dem IoT Controller verbunden werden können. Die verfügbaren Module sind: Amazon Alexa o Auf die Registerkarte Amazon Alexa klicken o Aktivieren Sie das Modul Amazon Alexa o Zur Bestätigung auf Add skill klicken...
- Seite 29 IoT Controller TJA560 Installateur-Handbuch Netatmo o Klicken Sie auf die Registerkarte Netatmo o Den Skill Netatmo aktivieren o Zur Bestätigung auf Add skill klicken Philips HUE o Klicken Sie auf die Registerkarte Philips HUE o Den Skill Philips HUE aktivieren o Zur Bestätigung auf Add skill klicken...
- Seite 30 IoT Controller TJA560 Installateur-Handbuch 5.3.2 KNX-LINK In diesem Abschnitt können die Gruppenadressen des Projekts deklariert werden. Diese Deklaration kann auf 2 Arten erfolgen: Durch den Import eines KNX-Projekts: Es ist möglich, die Gruppenadressen mit ihren Tags ab der Sicherungsdatei eines KNX-Projekts zu importieren.
- Seite 31 IoT Controller TJA560 Installateur-Handbuch Der nachstehenden Tabelle sind die möglichen Formate zu entnehmen: DPT1.x 1 bit DPT5.004 Percentage DPT12.001 4 byte (0...255) DPT1.001 Switch DPT6.x 1 byte DPT13.x 4 byte DPT1.007 Step DPT7.x 2 byte DPT14.x 4 byte float DTT1.008 Up/down DPT9.x...
- Seite 32 IoT Controller TJA560 Installateur-Handbuch Klicken Sie auf Pair bridge, um die Philips HUE zu koppeln; folgen Sie den Anweisungen auf dem Bildschirm Klicken Sie auf Add lamp, um die Lampen Ihrer Wahl zur Parametrierungsgruppe zu fügen Klicken Sie auf Quick Config, um die Links zu den Gruppenadressen herzustellen Klicken Sie auf Select des gewünschten Befehls...
- Seite 33 IoT Controller TJA560 Installateur-Handbuch Klicken Sie auf Add Module, um die Elemente Ihrer Wahl zur Parametrierungsgruppe zu fügen Klicken Sie auf Quick Config, um die Links zu den Gruppenadressen herzustellen Klicken Sie auf Select des gewünschten Befehls Wählen Sie mit einem Klick auf Add die Gruppenadresse Klicken Sie zur Bestätigung auf Save...
- Seite 34 IoT Controller TJA560 Installateur-Handbuch SCHEDULES In diesem Abschnitt kann das Auslösen einer Szene auf Basis eines Zeitraums programmiert werden. Klicken Sie auf Create new Schedule Geben Sie den Namen des zu erstellenden Programms ein Wählen Sie den Wochentag, an dem das Programm ausgeführt werden soll Wählen Sie die Uhrzeit der Programmausführung (eine genaue Uhrzeit oder in Abhängigkeit von...
- Seite 35 IoT Controller TJA560 Installateur-Handbuch DIGIGRAMS In diesem Abschnitt kann der bedingungsabhängige Ablauf der Digigrams konfiguriert und deklariert werden. 5.7.1 EIN DIGIGRAM ERSTELLEN Klicken Sie auf Create digigram Geben Sie den Namen des zu erstellenden Ereignisses ein Klicken Sie auf Triggers und wählen Sie in der Liste der Peripheriegeräte den Auslöser des Ereignisses.
- Seite 36 IoT Controller TJA560 Installateur-Handbuch PARAMETER 5.8.1 MEIN KONTO In diesem Abschnitt können die Angaben in Bezug auf das Administrator-Konto vervollständigt werden. - Vervollständigen Sie das Profil des Administrator- Kontos. - Klicken Sie nach der Eingabe auf Update Account. 5.8.2 NETZWERK In diesem Abschnitt können die verschiedenen Netzwerk-Parameter konfiguriert werden.
- Seite 37 IoT Controller TJA560 Installateur-Handbuch Eine Änderung ist nur bei deaktivierter DHCP-Funktion möglich (mit Ausnahme der MAC- Adresse). Klicken Sie zur Aktivierung oder Deaktivierung der Funktion auf das Feld DHCP. Klicken Sie auf das Feld IPv4 Address und die neue IP-Adresse.
- Seite 38 IoT Controller TJA560 Installateur-Handbuch 5.8.4 KONFIGURATION In diesem Abschnitt kann die Systemkonfiguration neu initialisiert, gespeichert und wiederhergestellt werden. Systeminformationen: In diesem Abschnitt können der Systemname und seine Seriennummer aufgerufen werden Klicken Sie auf das Feld System Name und geben Sie einen neuen Namen ein.
- Seite 39 IoT Controller TJA560 Installateur-Handbuch Geräte: Klicken Sie zur Aktualisierung der Seite auf Refresh. Klicken Sie zur Löschung des Peripheriegeräts aus der Liste auf Delete. klicken Sie auf Filter, um ein bestimmtes Peripheriegerät oder eine Gruppe von Peripheriegeräten zu suchen.
- Seite 40 IoT Controller TJA560 Installateur-Handbuch Nutzer-Profil: Klicken Sie auf Add User Füllen Sie die entsprechenden Felder aus. Klicken Sie zur Aktivierung des Kontos auf Activate Zur Bestätigung auf Save klicken . Klicken Sie zur Löschung eines Nutzers auf Wenn ein Installateur oder Nutzer sein Passwort verliert, kann es mit dem folgenden Verfahren wieder aufgefunden werden: Setzen Sie den Schalter Online/Offline vor das Gerät im Offline-Modus...
- Seite 41 IoT Controller TJA560 Installateur-Handbuch BEGRENZUNGEN Allgemein KNX: 5400 Gruppenadressen Angeschlossene Geräte: 50 Geräte jeweils mit: Philips Hue: 50 Lampen Sonos: 32 Lautsprecher Netatmo: 1 Account Alexa: 1 Account IFTTT: 1 Account Smart Thermostat - Tado (wenn verfügbar): 1 Account Automation (Digigrams, Zeitplan und Szenen)
- Seite 42 IoT Controller TJA560 Installateur-Handbuch 5.11 LIST OF ALEXA VOCAL COMMANDS Szene Aktivieren einer Szene: "Alexa, starte Szene [Szenen Name]." Komponente / Licht Licht Ein oder Ausschalten: "Alexa, schalte [Komponenten Name] ein" or "Alexa, schalte [Komponenten Name] aus." Licht dimmen: "Alexa, dimme [Komponenten Name] auf 50 Prozent."...
- Seite 43 Hager Controls S.A.S., 33 Rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, Frankreich – www.hager.fr 01/2018 – 6LE005107C...
