1. Vervollständigung des Zusammenbaus
ANMERKUNG - Bei der Maschinenaus-
lieferung können einige Komponenten bereits
montiert sein.

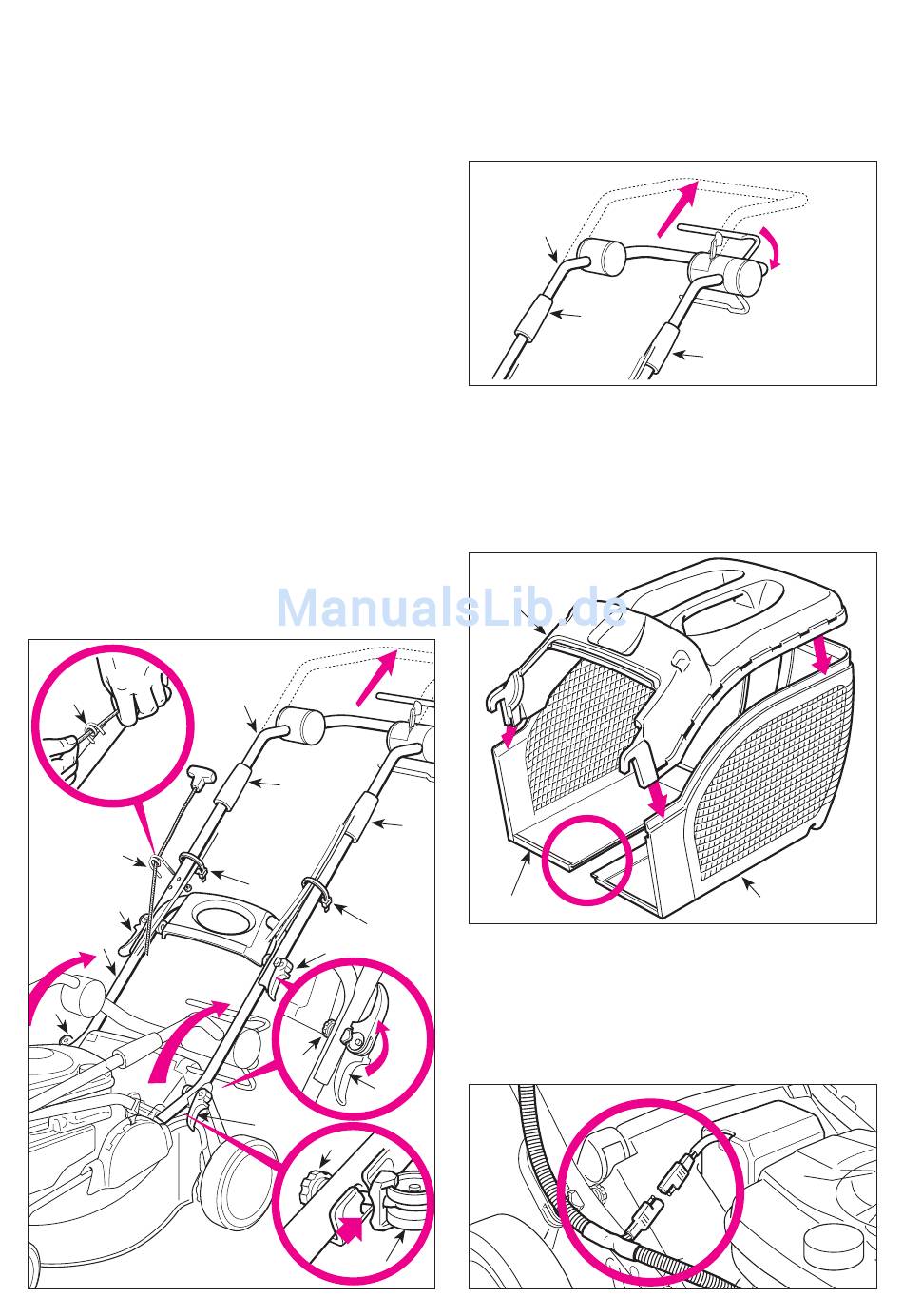

Montage des Griffe
Den unteren Teil des bereits vormontierten Griffs
(1) in Betriebsstellung bringen und mit Hilfe der
unteren Handgriffe (2) blockieren.
Den oberen Teil des bereits vormontierten Griffs
(3) in Betriebsstellung bringen und mit Hilfe der
oberen Handgriffe (4) blockieren.
Die Nutmuttern (5) der Handgriffe (2 und 4) müs-
sen so angezogen werden, dass ein sicherer Halt
der beiden Griffteile (1 und 3) gewährleistet wird,
ohne übermäßig Kraft aufzuwenden.
Die Bedienungskabel mit den Kabelschellen (6 –
wenn vorgesehen) befestigen.
Die Führungsfeder (7) des Starterseils einbauen.
Durch Lockern der Handgriffe (8) kann die
7
7
4
1
2
4
3
8
6
6
4
5
2-4
2
5
2
Griffhöhe eingestellt werden; nach erfolgter
Einstellung müssen die Handgriffe (8) fest ange-
zogen werden.
3
Montage des Auffangsacks
Die beiden seitlichen Bauteile (1) und (2) des
Auffangsacks miteinander verbinden und dann
die obere Seite (3) montieren. Dabei müssen alle
Umfangsprofilteile korrekt einrasten.
3
8
1
Anschluss der Batterie
Bei den Modellen mit elektrischem Antrieb, das
Kabel der Batterie mit dem Sammler der allge-
meinen Verkabelung des Rasenmähers verbin-
den.
8
8
2
