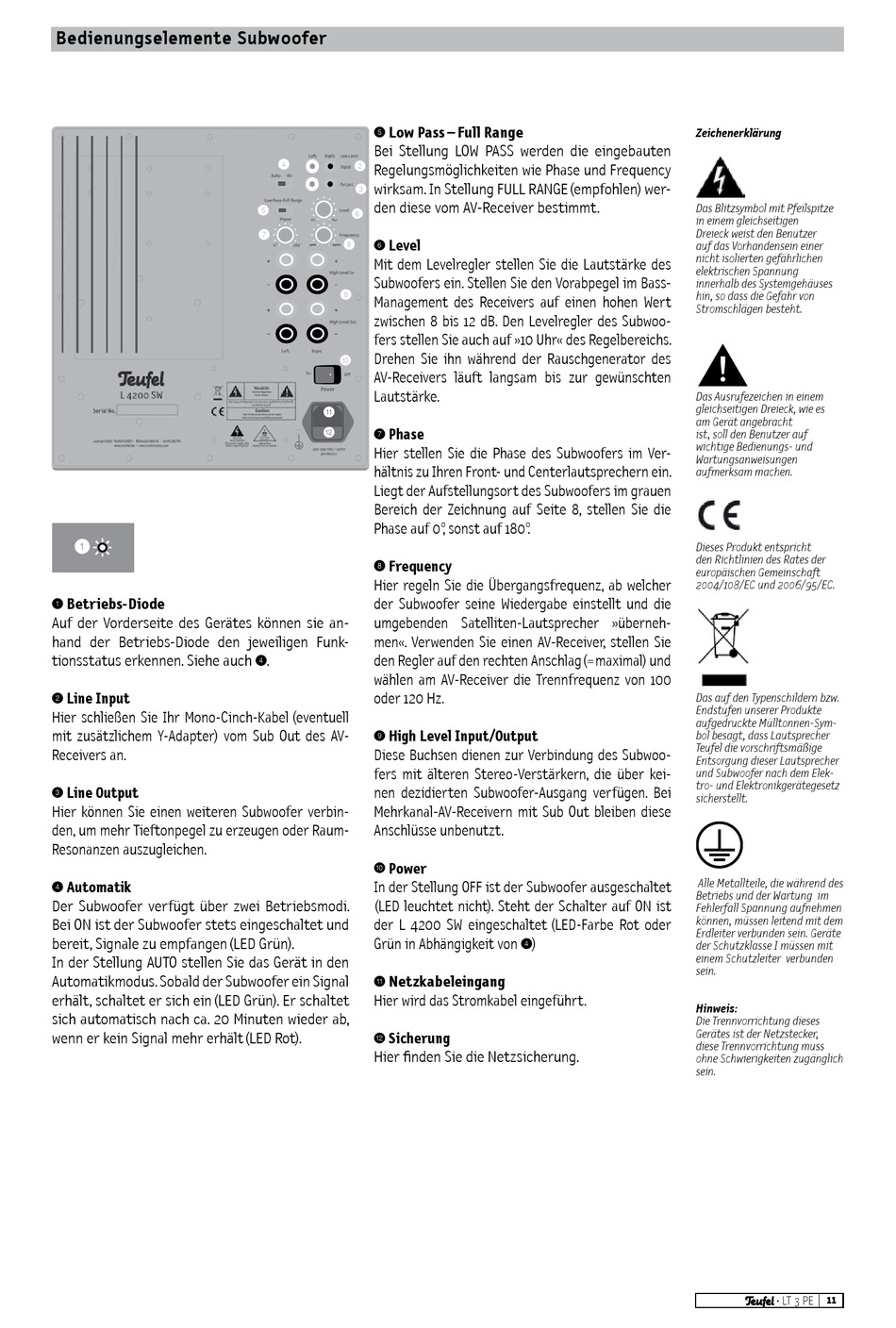

Bedienungselemente Subwoofer
Technische Beschreibung unf Bedienungsanleitung
Q
Betriebs-Diode
Q
Auf der Vorderseite des Gerätes können sie an-
hand der Betriebs-Diode den jeweiligen Funk-
tionsstatus erkennen. Siehe auch
Line Input
W
Hier schließen Sie Ihr Mono-Cinch-Kabel (eventuell
mit zusätzlichem Y-Adapter) vom Sub Out des AV-
Receivers an.
Line Output
E
Hier können Sie einen weiteren Subwoofer verbin-
den, um mehr Tieftonpegel zu erzeugen oder Raum-
Resonanzen auszugleichen.
Automatik
R
Der Subwoofer verfügt über zwei Betriebsmodi.
Bei ON ist der Subwoofer stets eingeschaltet und
bereit, Signale zu empfangen (LED Grün).
In der Stellung AUTO stellen Sie das Gerät in den
Automatikmodus. Sobald der Subwoofer ein Signal
erhält, schaltet er sich ein (LED Grün). Er schaltet
sich automatisch nach ca. 20 Minuten wieder ab,
wenn er kein Signal mehr erhält (LED Rot).
Low Pass – Full Range
T
Bei Stellung LOW PASS werden die eingebauten
R
W
Regelungsmöglichkeiten wie Phase und Frequency
wirksam. In Stellung FULL RANGE (empfohlen) wer-
E
den diese vom AV-Receiver bestimmt.
T
Y
U
Level
I
Y
Mit dem Levelregler stellen Sie die Lautstärke des
Subwoofers ein. Stellen Sie den Vorabpegel im Bass-
O
Management des Receivers auf einen hohen Wert
zwischen 8 bis 12 dB. Den Levelregler des Subwoo-
fers stellen Sie auch auf »10 Uhr« des Regelbereichs.
Drehen Sie ihn während der Rauschgenerator des
P
AV-Receivers läuft langsam bis zur gewünschten
Lautstärke.
{
Phase
}
U
Hier stellen Sie die Phase des Subwoofers im Ver-
hältnis zu Ihren Front- und Centerlautsprechern ein.
Liegt der Aufstellungsort des Subwoofers im grauen
Bereich der Zeichnung auf Seite 8, stellen Sie die
Phase auf 0°, sonst auf 180°.
Frequency
I
Hier regeln Sie die Übergangsfrequenz, ab welcher
der Subwoofer seine Wiedergabe einstellt und die
umgebenden Satelliten-Lautsprecher ȟberneh-
men«. Verwenden Sie einen AV-Receiver, stellen Sie
.
den Regler auf den rechten Anschlag (=maximal) und
R
wählen am AV-Receiver die Trennfrequenz von 100
oder 120 Hz.
High Level Input/Output
O
Diese Buchsen dienen zur Verbindung des Subwoo-
fers mit älteren Stereo-Verstärkern, die über kei-
nen dezidierten Subwoofer-Ausgang verfügen. Bei
Mehrkanal-AV-Receivern mit Sub Out bleiben diese
Anschlüsse unbenutzt.
Power
P
In der Stellung OFF ist der Subwoofer ausgeschaltet
(LED leuchtet nicht). Steht der Schalter auf ON ist
der L 4200 SW eingeschaltet (LED-Farbe Rot oder
Grün in Abhängigkeit von
Netzkabeleingang
{
Hier wird das Stromkabel eingeführt.
Sicherung
}
Hier finden Sie die Netzsicherung.
)
R
Zeichenerklärung
Das Blitzsymbol mit Pfeilspitze
in einem gleichseitigen
Dreieck weist den Benutzer
auf das Vorhandensein einer
nicht isolierten gefährlichen
elektrischen Spannung
innerhalb des Systemgehäuses
hin, so dass die Gefahr von
Stromschlägen besteht.
Das Ausrufezeichen in einem
gleichseitigen Dreieck, wie es
am Gerät angebracht
ist, soll den Benutzer auf
wichtige Bedienungs- und
Wartungsanweisungen
aufmerksam machen.
Dieses Produkt entspricht
den Richtlinien des Rates der
europäischen Gemeinschaft
2004/108/EC und 2006/95/EC.
Das auf den Typenschildern bzw.
Endstufen unserer Produkte
aufgedruckte Mülltonnen-Sym-
bol besagt, dass Lautsprecher
Teufel die vorschriftsmäßige
Entsorgung dieser Lautsprecher
und Subwoofer nach dem Elek-
tro- und Elektronikgerätegesetz
sicherstellt.
Alle Metallteile, die während des
Betriebs und der Wartung im
Fehlerfall Spannung aufnehmen
können, müssen leitend mit dem
Erdleiter verbunden sein. Geräte
der Schutzklasse I müssen mit
einem Schutzleiter verbunden
sein.
Hinweis:
Die Trennvorrichtung dieses
Gerätes ist der Netzstecker,
diese Trennvorrichtung muss
ohne Schwierigkeiten zugänglich
sein.
