Technische Beschreibung
und Bedienungsanleitung
Allgemeine Hinweise & Informationen
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Lautsprecher ausschließlich wie in dieser
Bedienungsanleitung beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sach- oder
sogar zu Personenschäden führen. Der Hersteller übernimmt
keine Haftung für Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch entstanden sind. Der Lautsprecher ist zum
Einsatz im privaten Bereich bestimmt.
Bevor Sie den Lautsprecher in Betrieb nehmen, lesen
Sie bitte zuerst die Sicherheitshinweise und die Be-
dienungsanleitung aufmerksam durch. Nur so können
Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie
die Bedienungsanleitung gut auf und übergeben Sie sie auch
an einen möglichen Nachbesitzer.
Zur Kenntnisnahme
Die Informationen in diesem Dokument können sich ohne vor-
herige Ankündigung ändern und stellen keinerlei Verpfl ichtung
seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige
schriftliche Genehmigung der Lautsprecher Teufel GmbH darf
kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendei-
ner Form oder auf irgendeine Weise elektronisch, mechanisch,
durch Fotokopien oder durch Aufzeichnungen übertragen
werden.
Technische Daten
Abmessungen (BxHxT)
Gewicht
Nennimpedanz
Technische Änderungen vorbehalten!
Weitere technische Daten erhalten Sie auf unserer Webseite.

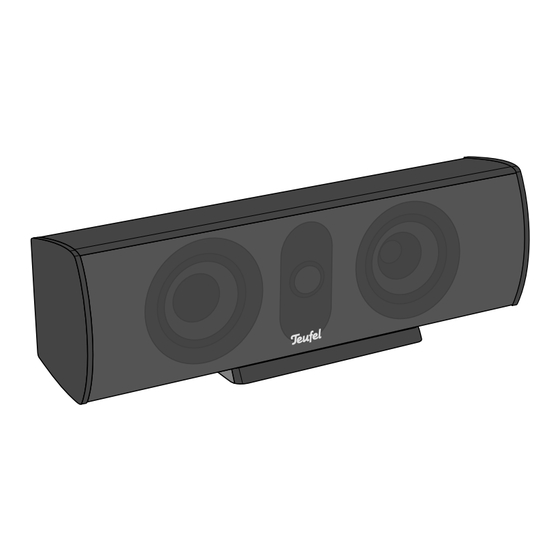

Center-Lautsprecher
L 220 C
430 x 133 x 102 mm
3,4 kg
4 – 8 Ohm
Originalverpackung
Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen
wollen, müssen wir Sie bitten, die Verpackung unbedingt
aufzubewahren. Wir können das Gerät nur MIT ORIGINAL-VER-
PACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!
Reklamation
Im Falle einer Reklamation benötigen wir zur Bearbeitung
unbedingt Ihre Rechnungsnummer sowie die Seriennummer
bzw. Losnummer. Die Seriennummer ist auf der Rückseite des
Gerätes zu fi nden.
Vielen Dank für Ihre Unterstützung!
Kontakt
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an
unseren Service:
Lautsprecher Teufel GmbH
Gewerbehof Bülowbogen
Bülowstraße 66
10783 Berlin (Germany)
Telefon +49 (0)30 / 300 930 0
Telefax +49 (0)30 / 300 930 930
E-Mail: info@teufel.de
www.teufel.de / www.teufelaudio.com
Dieses Produkt entspricht den Richtlinien des
Rates der Europäischen Gemeinschaft 2004/108/
EC und 2006/95/EC
...
macht glücklich
