3.3. Aufladen der Batterien
Warnung
•
Bedienen Sie das Steuersystem nicht,
wenn die Batterien fast leer sind. Die
Nichtbeachtung dieser Vorgabe kann
dazu führen, dass der Benutzer in
einer gefährlichen Lage festsitzt, zum
Beispiel mitten auf der Straße.
•
Verwenden Sie nur das Batterie-
Ladegerät, das mit Ihrem Rollstuhl
mitgeliefert wurde.
Wenn die Batterieanzeige
A. rot, gelb und grün anzeigt, sind die
Batterien aufgeladen (LED 1 - 10).
B. nur rot und gelb anzeigt, sollten
die Batterien so bald wie möglich
aufgeladen werden (LED 1 - 7).
C. nur rot anzeigt oder langsam rot
blinkt, müssen die Batterien sofort
aufgeladen werden (LED 1 - 3).

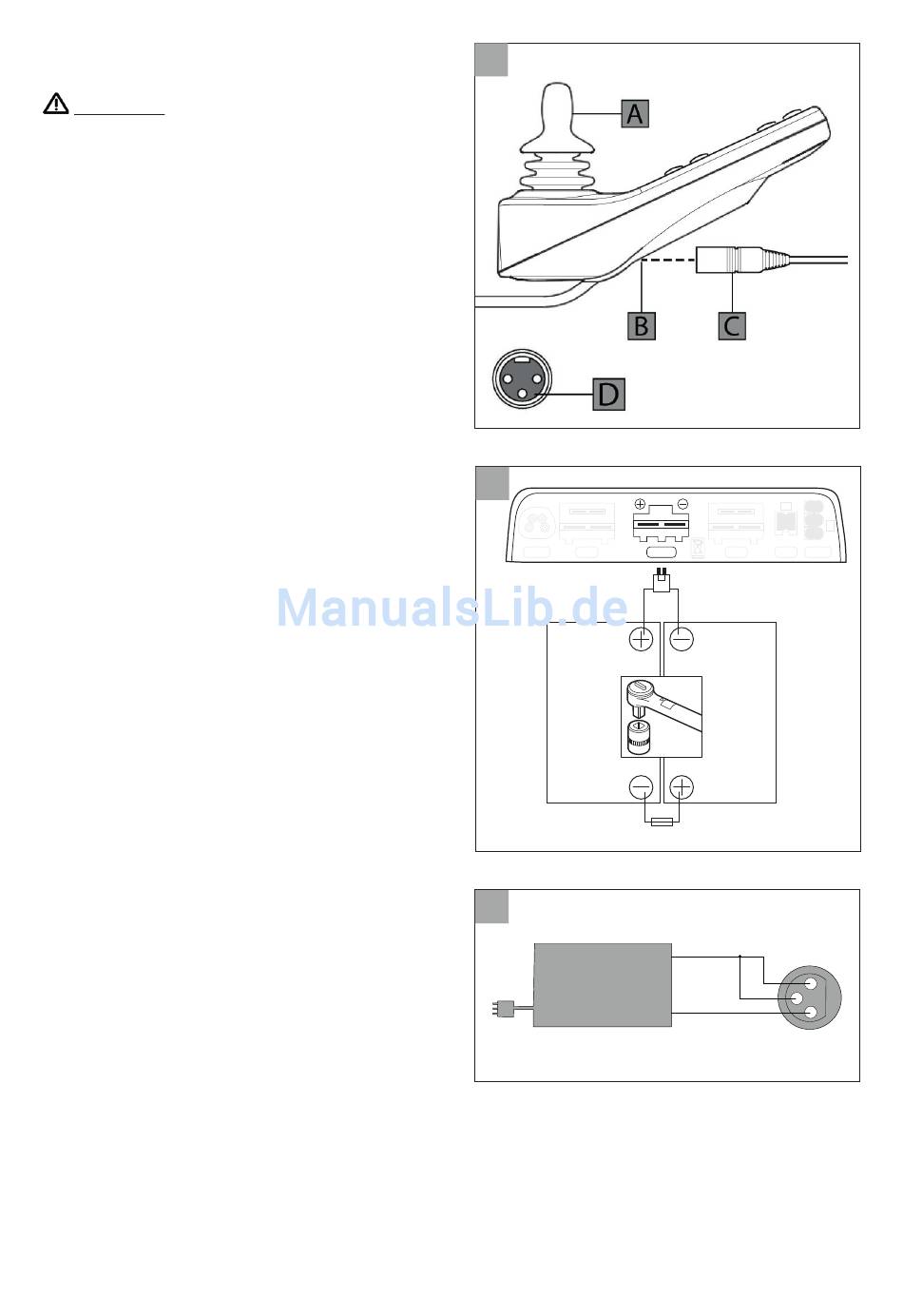

Zum Aufladen der Rollstuhlbatterien
(Figur 13) stecken Sie den Ladestecker
(C) in den Ladeanschluss des Batterie-
Ladegeräts auf der Bedieneinheit (B) ein.
Achten Sie darauf, dass sich die einpolige
Seite unten befindet wie in Figur D
gezeigt und stecken Sie dann den Stecker
horizontal in das R-net ein.
Wenn das Batterie-Ladegerät
angeschlossen ist, können Sie mit dem
Rollstuhl nicht fahren.
ROLLSTUHL Für Wartung der Batterien.
BATTERIE-LADEGERÄT Für weitere
Informationen zu den Batterien.
3.4. Anschließen der Batterien
(nur für qualifizierte
Fachleute)
Die Steuerung hat einen , 3-Pin-Anschluss'.
Achten Sie darauf, dass der Anschluss des Batterie-Ladegeräts ordnungsgemäß
verwendet wird, so dass der ‚negative Pol' und die Sperrung verbunden sind (Figur
14). So sorgt das System dafür, dass der Rollstuhl beim Aufladen der Batterien
nicht fahren kann.
Figur 15 zeigt, wie Sie das Batterie-Ladegerät anschließen.
SERVICE Weitere Anschlussskizze.
3 Benutzung der Steuerung
13
14
BUS
M1
15
Battery charger
BATT
M2
INH
OBC
M6
min 5Nm
max 7Nm
100A
Battery -
Inhibit
Battery +
R-net CJSM1 (L)
-
11
