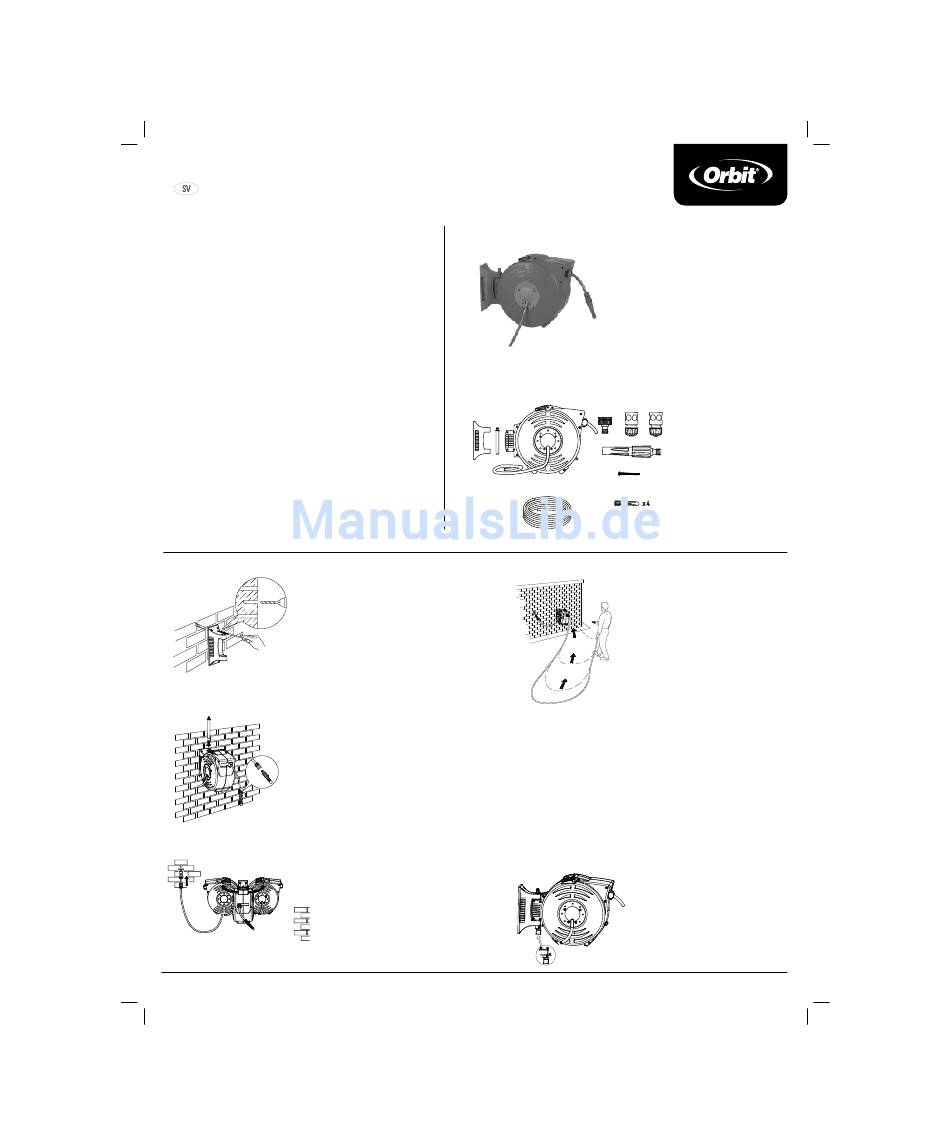

AuToMATisK sLAnGvinDA
vAR FöRsiKTiG!
Den automatiska slangvindan är enbart avsedd för
hushållsbruk och kallt vatten.
Den är inte lämpad för kommersiella tillämplingar.
se till att vindan sitter fast ordentligt på väggen och att
inget står i vägen före användning.
utsätt inte höljet på slangvindan för onödig belastning.
överbelastning kan skada höljet eller hållaren.
Barn bör inte sköta eller leka med den automatiska
slangvindan.
se till att inga små barn finns i vägen mellan slangen och
vindan när slangen dras ut eller in.
Gå alltid tillbaka med slangen till vindan när den ska
rullas upp.
inspektera hållaren och låspinnarna regelbundet på
slitage eller skada.
stäng alltid av kranen när du är färdig med den
automatiska slangvindan.
insTALLATionsinsTRuKTionER
1. se ut en lämplig plats för
montering av din självupprullande
slangvinda. slangvindan monteras
lämpligen i höfthöjd.
2. Använd hållaren som mall för att
markera platsen för skruvhålen.
Borra de 4 hålen och sätt i
pluggarna, placera hållaren mot
hålen och skruva fast med 4
skruvar.
3. Placera vindan med baksidan mot
vägghållaren och sätt låspinnarna
på plats.
4. Anslut kopplingen på den 2m
ledslangen till kranen med den
universella kranadaptern. Test nu att
slangvindan kan röra sig fritt i 180°
med den anslutna kranadaptern.
Pn 97033-24 rB
Grattis till din nya självupprullande
slangvinda. Den här specialutvecklade
produkten levereras färdigmonterad
och komplett med 20 meter armerad
trädgårdsslang, slangkopplingar,
fixturer och hållare för montering på
väggen.
Den automatiska slangvindan har en
unik 180° svivelkoppling som gör att
slangen kan dras i alla riktningar.
C.
E.
D.
A.
B.
STOP
G.
x4
K.
H.
I.
AnvänDARinsTRuKTionER
när du har monterat fast
och kopplat din automatiska
slangvinda till kranen är den
redo att användas.
1. innan du använder den för
första gången vrid på kranen
och linda upp slangen.
slangen lindas enkelt upp
genom att bara ta slangen och
gå iväg från vindan. På så sätt
kommer vattnet att flöda fritt
genom slangen och vindan.
2. Den automatiska
spärrmekanismen kommer att
hålla fast slangen vid önskad
längd. Mekanismen gör att
slangen "klickar" fast så snart
man stannar upp eller går
tillbaka mot vindan.
3. För att frigöra spärren, dra
slangen från vindan. Du kan
känna hur slangen rullas upp
igen när du går mot vindan.
släpp inte bara slangen. (se
fig.)
4. när du är klar stänger du
kranen.
innEHåLL
A. Hållare för
väggmontering
B. Låspinne
C. vinda
D. universell
kranadapter (passar
1/2" och 3/4" kranar)
F. E. slangkoppling X2
F. justerbart
munstycke x1
G. skruv x 4
H. väggplugg x 4
i. 20m x 13mm armerad
trädgårdsslang
(upplindad)
