DÉviDoiR À EnRouLEMEnT AuToMATiQuE

AvERTissEMEnTs :

Le dévidoir à enroulement automatique a été conçu pour
les applications d'arrosage domestique à l'eau froide
uniquement.
il n'est pas destiné à des applications commerciales.
Avant toute utilisation, assurez-vous que le dévidoir est
bien fixé au mur et libre de tout obstacle.
n'exercez pas de force trop importante sur le logement
du dévidoir. vous risqueriez d'endommager le boîtier ou la
fixation.
ne laissez pas les enfants manipuler ou jouer avec le
dévidoir à enroulement automatique.
Lors du déroulement et de l'enroulement du tuyau,
assurez-vous que les enfants sont hors de portée.
Accompagnez toujours le tuyau lorsque vous l'enroulez.
inspectez régulièrement la fixation et la goupille de
fixation (signes d'usure).
Coupez toujours l'eau au niveau du robinet lorsque vous
n'utilisez pas le dévidoir à enroulement automatique.

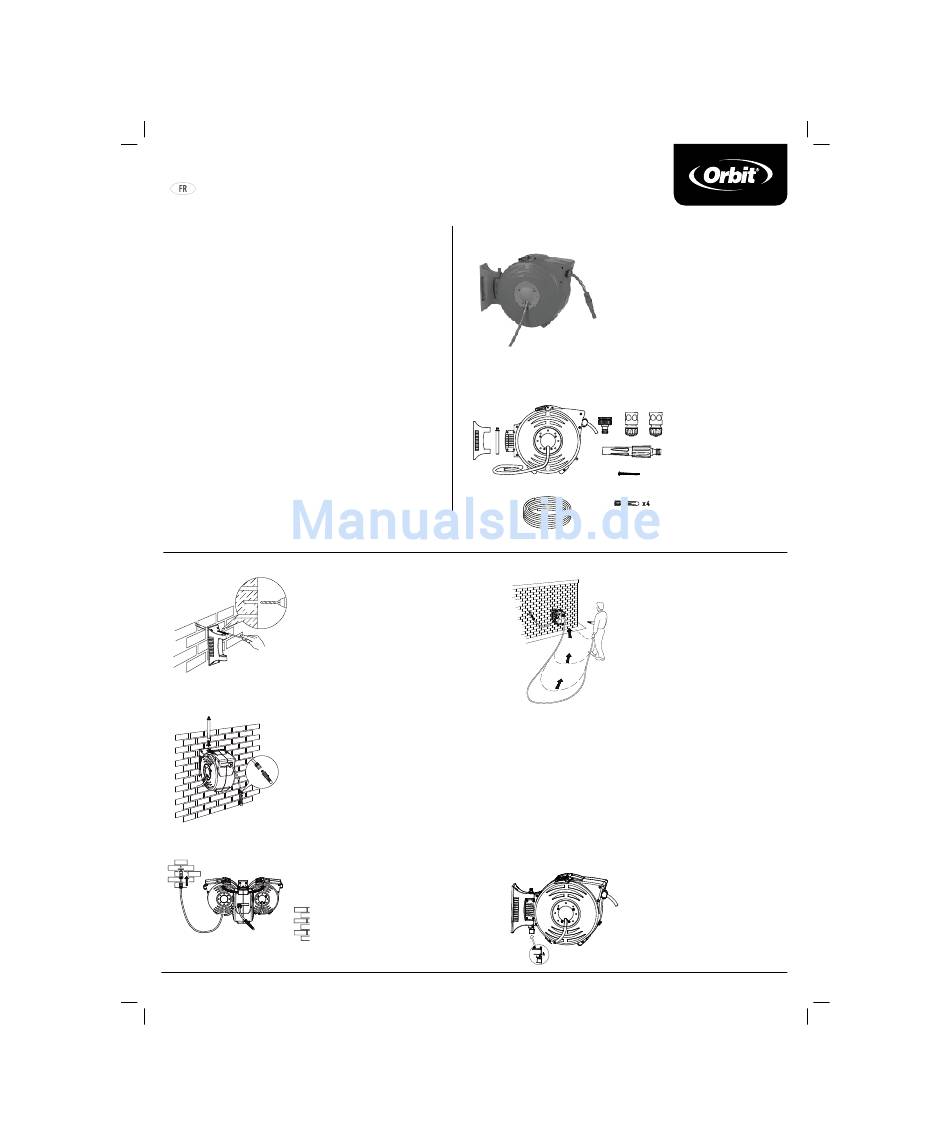

insTRuCTions PouR L'insTALLATion
1. sélectionnez un emplacement
convenant pour le montage de votre
dévidoir à enroulement automatique.
Le dévidoir doit être monté environ à
hauteur de la poitrine.
2. Repérez l'emplacement des vis en
vous servant du support comme d'un
gabarit. Forez les 4 trous et insérez
les chevilles avant d'aligner le
support et de le fixer avec les 4 vis.
3. Alignez le dos du dévidoir sur le
support mural et insérez la goupille
de fixation dans l'articulation.
4.Fixez les 2 m de tuyau entre le robinet
et le dévidoir sur le robinet en utilisant
l'adaptateur universel. une fois
l'adaptateur de robinet connecté, testez
le dévidoir pour vous assurer qu'il
pivote librement de 180°.
Pn 97033-24 rB
nous vous félicitons d'avoir fait
l'acquisition de ce dévidoir à
enroulement automatique. Ce produit
spécialement conçu est fourni
prémonté et équipé de 20 mètres
de tuyau de jardinage renforcé, de
raccords de tuyaux et d'un support de
montage mural.
Le dévidoir à enroulement automatique
dispose d'un mécanisme de pivotement
à 180° unique qui permet de dérouler le
tuyau dans n'importe quelle direction.
C.
E.
D.
A.
B.
STOP
G.
x4
K.
H.
I.
insTRuCTions D'uTiLisATion
À présent que votre dévidoir à
enroulement automatique est
correctement monté et raccordé au
robinet, vous pouvez l'utiliser.
1. Avant la première utilisation,
ouvrez le robinet et dévidez le
tuyau. Pour dévider le tuyau,
il suffit de s'en emparer et de
s'éloigner du dévidoir. Cela
permettra à l'eau de s'écouler
librement dans le tuyau et le
dévidoir.
2. Le cliquet de verrouillage
automatique maintiendra le tuyau
en place à la longueur souhaitée.
Le mécanisme va émettre un clic
lorsque le tuyau est verrouillé en
place ou rembobiné.
3. Pour libérer le verrouillage, tirez
le tuyau en l'éloignant du dévidoir.
vous allez sentir le tuyau
commencer à s'enrouler, revenez
avec le tuyau vers le dévidoir. ne
laissez pas le tuyau s'enrouler
sans le retenir (voir photo).
4. Lorsque vous avez fini, fermez
le robinet.
ConTEnu
A. support de
montage mural
B. Goupille de fixation
C. Dévidoir
D. Adaptateur universel
pour robinet (pour
filetages 1/2" et 3/4")
F.
E. Raccord de tuyau X2
F. Buse réglable x1
G. vis x 4
H. Cheville x 4
i. 20m x 13mm tuyau
de jardinage renforcé
(prétorsadé)
