Fairland Inventor Plus IPH28 Installations- Und Gebrauchsanleitung Seite 11

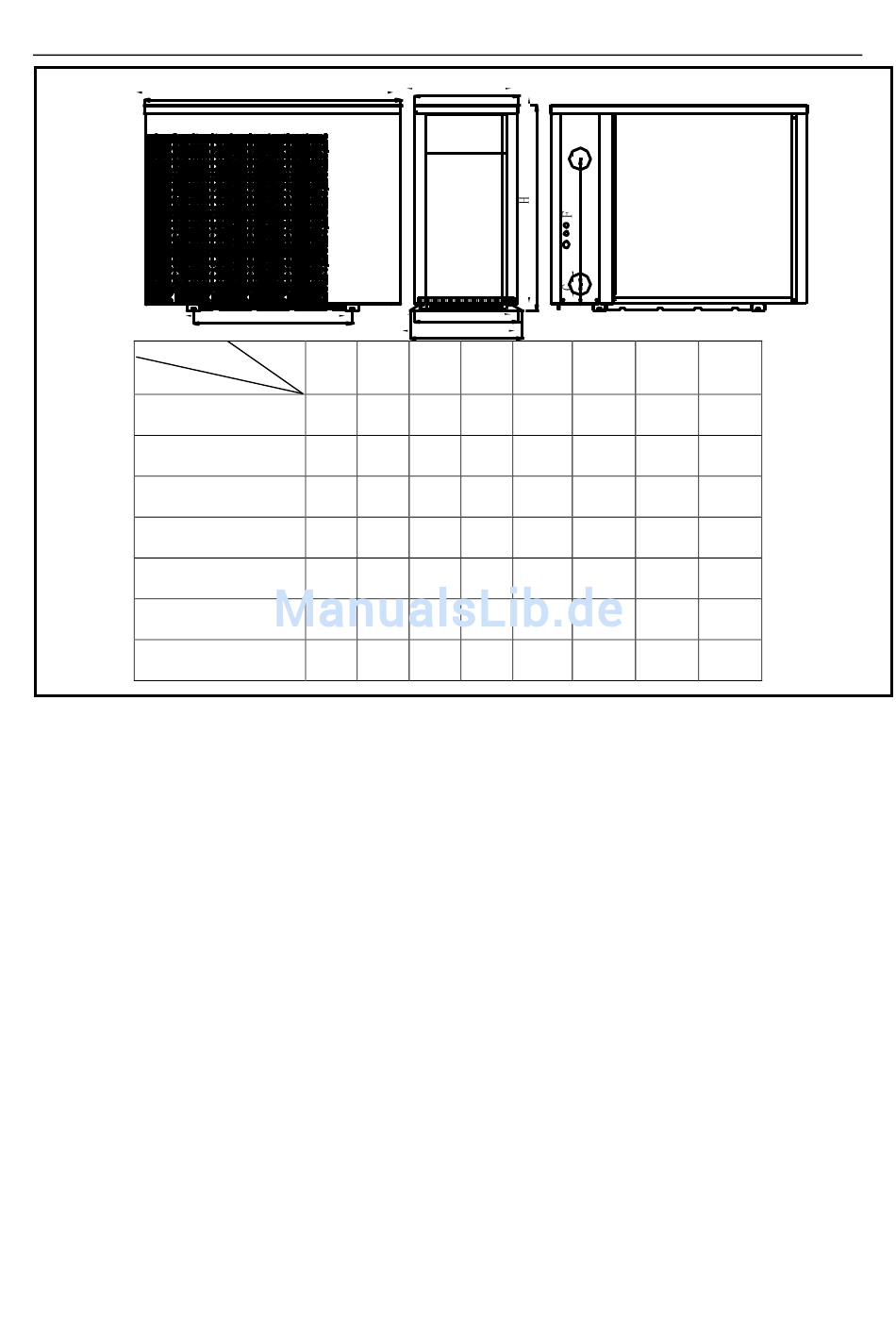

Maße (mm)
Modell
IPH28
IPH35
IPH45
IPH55
IPH70
IPH70T
IPH100T
※ Die oben aufgeführten Angaben unterliegen Änderungen ohne Hinweis.
2.2.2. Installation der Wärmepumpe.
 Der Rahmen muss mit Schrauben (M10) zum Betonfundament oder an die Halter befestigt
werden. Das Betonfundament muss fest sein; der Halter muss ausreichend fest und
gegen Korrosion geschützt sein;
 Die Wärmepumpe erfordert eine Umlaufpumpe (nicht Bestandteil der Lieferung).
Empfohlener
Auspresshöhe ≥ 10 m
 Bei laufender Wärmepumpe fließt kondensiertes Wasser auf den Boden, darauf bitte acht
geben. Den Kondensschlauch (im Zubehör) in die Öffnung einschieben und gut
befestigen, dann den Schlauch an den Ablauf des Kondenswassers anschließen.
2.2.3. Stromanschluss und Schutzanlagen und Spezifikation der Kabel
 An die entsprechende Spannung anschließen, die Spannung muss der Nennspannung der
Anlage entsprechen.
 Die Wärmepumpe richtig erden.
 Der Stromanschluss muss von einem Profitechniker gemäß dem Schema des
Stromanschlusses durchgeführt werden.
 Eine Sicherung laut den örtlichen Vorschriften hinter dem Stromschütz benutzen ≤ 30 mA.
 Die Platzierung des Strom- und Signalkabels muss richtig durchgeführt werden und sie
dürfen sich nicht gegenseitig beeinflussen.
E
B
Position
A
324 590 308 349
324 590 308 349
404 590 388 429
404 590 388 429
404 720 388 429 1084
404 720 388 429 1084
514 790 498 539 1154
Durchfluss der
C
A
D
B C D E
954
954
954
954
Pumpe: siehe
- 11 -
Für Installateure und Profis
F G
340 74 648
340 74 648
390 74 648
460 74 755
620 74 948
620 74 948
650 74 948
technische Parameter,
H
maximale
