INSTALLATIONS- UND
BENUTZERHANDBUCH

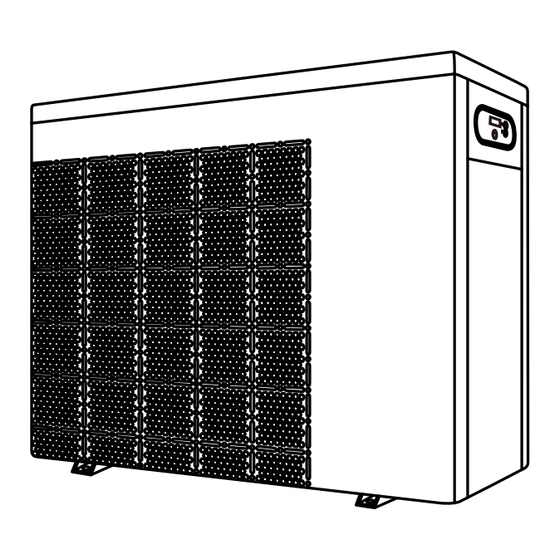

Inverter-Wärmepumpe
Vielen Dank für Ihre Wahl der Smart Inverter Wärmepumpe.
Dieses Handbuch bietet Ihnen die erforderlichen Informationen
für die optimale Nutzung und Wartung. Lesen Sie bitte sorgfältig
und bewahren Sie die Beschreibung für spätere Anwendung auf.
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fairland IPHC28
Inhaltszusammenfassung für Fairland IPHC28
- Seite 1 INSTALLATIONS- UND BENUTZERHANDBUCH Inverter-Wärmepumpe Vielen Dank für Ihre Wahl der Smart Inverter Wärmepumpe. Dieses Handbuch bietet Ihnen die erforderlichen Informationen für die optimale Nutzung und Wartung. Lesen Sie bitte sorgfältig und bewahren Sie die Beschreibung für spätere Anwendung auf. Seite 1...
-
Seite 2: Inhaltsverzeichnis
Zusammenfassung Für Benutzer ……………………………………………………………..…………. S.18-S.23 1. Allgemeine Information ..............3 1.1. Inhalt ....................3 1.2. Betriebsbedingungen und -bereich ..........3 1.3. Vorteile der verschiedenen Modi ............ 3 1.4. Hinweise ................4 2. Betrieb ....................6 2.1. Hinweis vor Nutzung ..............6 2.2. -
Seite 3: Allgemeine Information
Für Benutzer 1. Allgemeine Information 1.1. Inhalt Nach dem Auspacken überprüfen Sie bitte, ob Sie alle folgenden Komponenten haben. 1.2. Betriebsbedingungen und -bereich Punkte Bereich Betriebsbereich Lufttemperatur -7℃-43℃ Heizung 18℃-35℃ Temperatureinstellung Kühlung 12℃-30℃ ℃ . Die Wärmepumpe hat die optimale Leistung im Betriebsbereich bei Lufttemperatur 15 - 25 1.3. -
Seite 4: Für Benutzer
Für Benutzer 1.4. Hinweise Diese Wärmepumpe verfügt über eine Memory-Gedächtnisfunktion. Wenn die Stromversorgung wiederhergestellt ist, wird die Wärmepumpe automatisch neu gestartet. 1.4.1. Die Wärmepumpe kann nur zur Erwärmung oder Kühlung von Badewasser verwendet werden. NIEMALS zur Erwärmung von anderen brennbaren oder trüben Flüssigkeiten verwenden. - Seite 5 Für Benutzer 1.4.6. Wenn irgendwelche unnormalen Umstände wie z.B. abnormale Geräusche, Gerüche, Rauch und Stromausfall auftreten, sollte die Hauptstromversorgung sofort ausgeschaltet werden und wenden Sie sich an Ihren lokalen Händler. Versuchen Sie nicht, die Wärmepumpe selbst zu reparieren. 1.4.7. Der Hauptnetzschalter sollte außer Reichweite von Kindern installiert sein. 1.4.8.
-
Seite 6: Betrieb
Für Benutzer 2. Betrieb 2.1. Hinweis vor Nutzung ① Dem Benutzer wird empfohlen, die Wasserpumpe vor dem Starten der Wärmepumpe zu starten. ② Zunächst überprüfen Sie den Wasserzufluss, und dann schalten Sie den Strom ein und drücken die Taste EIN / AUS der Wärmepumpe, und danach stellen Sie die geeignete Temperatur ein. -
Seite 7: Modus Auswählen
Für Benutzer 2.2.1. Modus auswählen ① wird standardmäßig leuchten, wenn Sie die Wärmepumpe einschalten. ② Drücken Sie die Taste , um den Leise-Modus einzuschalten, und wird leuchten. noch einmal, um Silence wieder auszuschalten, dann ist der Drücken Sie die Taste SMART-Modus wieder aktiv. -
Seite 8: Technische Spezifikation
Für Benutzer 3. Technische Spezifikation IPHC28 IPHC35 IPHC45 IPHC55 IPHC70 IPHC70T IPHC100T Heizleistung 11,5 kW 13,5 kW 17,5 kW 21,5 kW 28,2 kW 27,8 kW 36,5 kW (bei Luft 26°C, Wasser 26°C) Geprüfte Heizleistung (bei Luft 7,5 kW 9,5 kW... -
Seite 9: Transport
ü r Installateure und Fachleute 1. Transport 1.1. Bei der Lagerung oder Bewegen der Wärmepumpe sollte die Wärmepumpe in einer aufrechten Position sein. 1.2. Bei Bewegen der Wärmepumpe heben Sie nicht den Wasseranschluss, weil der in der Wärmepumpe stehende Titan-Wärmetauscher beschädigt wird. 2. -
Seite 10: Installationsanweisungen
ü r Installateure und Fachleute 2.2. Installationsanweisungen 2.2.1. Lage und Größe Die Wärmepumpe sollte an einem gut belüfteten Ort installiert werden. * Mindestabstände einhalten! Filteranlage Dosieranlage/ Elektrolyse Bypass zur Wärmepumpe Sorgen Sie für einen tragfähigen, waagerechten Untergrund, z.B. eine Betonplatte. Stellen Sie die Wärmepumpe niemals in geschlossenen Räumen/ Schuppen/ Gartenhäusern auf! Die Wärmepumpe braucht für ihre Funktion einen ungehinderten Luftaustausch mit der Umgebungsluft. - Seite 11 ü r Installateure und Fachleute Mode l l IPH28 IPH35 IPH45 IPH55 1090 IPH70 IPH70T 1090 IPH100T 1160 2.2.2. Installation der Wärmepumpe ① Der Rahmen muss durch Schrauben (M10) auf dem Betonfundament oder auf den Haltern fixiert werden. Das Betonfundament muss solide sein; die Halterung muss stabil und korrosionsfest sein.
- Seite 12 ü r Installateure und Fachleute 1. Schaltplan A. Für Stromversorgung: 230V 50Hz Verteilerkasten (Vorbereitung von Kunden) Verdrahtungsplatte der Wärmepumpe des Schwimmbades Stromversorgungskabel Stromversorgung Sicherung 230V 50Hz Trennschalter Erdung B. Für Stromversorgung: 400V 50Hz Verteilerkasten (Vorbereitung von Kunden) Verdrahtungsplatte der Wärmepumpe des Schwimmbades Stromversorgungskabel Stromversorgung Sicherung...
-
Seite 13: Testlauf Nach Installation
ü r Installateure und Fachleute 2.3. Testlauf nach Installation Überprüfen Sie alle Verdrahtungen sorgfältig, bevor Sie die Wärmepumpe einschalten. 2.3.1．Prüfung vor Gebrauch ① Überprüfen Sie die Installation der gesamten Wärmepumpe und der Rohranschlüsse nach der Rohrverbindungszeichnung; ② Überprüfen elektrische Verdrahtung nach Schaltplan Erdungsanschluss;... -
Seite 14: Fehlerbehebung Für Häufige Störungen
ü r Installateure und Fachleute 2.4.2 Frostschutz Im Winter, wenn Sie nicht schwimmen, schalten Sie bitte die Stromversorgung ab und lassen das Wasser der Wärmepumpe ab. Wird die Wärmepumpe unter 2 ℃ verwendet, stellen Sie sicher, dass es immer Wasserfluss gibt, ansonsten droht Frostschaden. Wichtig: Schrauben Sie den Wasseranschluss des Einlassrohrs, sodass das Wasser abfließt. -
Seite 15: Fehlercodes
ü r Installateure und Fachleute 4. Fehlercodes Anzeige Fehlerbeschreibung Hochdruckstörung Kältemittel Niederdruckstörung Kältemittel kein Wasserfluss (kein Fehler der Wärmepumpe) Phasenfolge falsch (nur für Dreiphasen-Modelle) Überspannungsschutz (kein Fehler der Wärmepumpe) Zu hohe Temperaturdifferenz zwischen Einlass- und Auslasswasser (Schutz vor unzureichendem Wasserdurchfluss) Schutz vor zu niedriger Auslasswassertemperatur Schutz vor zu hoher Gastemperatur Kompressor Schutz gegen Überhitzung des Wärmetauschers... -
Seite 16: Anhang 1: Heizpriorität Schaltplan (Optional)
ü r Installateure und Fachleute Anhang 1: Heizpriorität Schaltplan (Optional) Für Wasserpumpe: Spannung 230V, Kapazität ≤500W Für Wasserpumpe: Spannung 230V, Kapazität ＞500W Trennschalter/Sicherung Trennschalter/Sicherung (Vorbereitung von Kunden) (Vorbereitung von Kunden) Stromversorgung Stromversorgung Erdend Erdend skabel skabel Stromversorgung Stromversorgung 230V~/50Hz 230V~/50Hz Wasserpumpe Wasserpump Wasserpump... - Seite 17 ü r Installateure und Fachleute Für Wasserpumpe: Spannung 400V Trennschalter/Sicherung (Vorbereitung von Kunden) Stromversorgung Stromversorgungskabel 400V~/50Hz Erdend Wasserpumpe Wasserpumpe Trennschalter/Sicherung (Vorbereitung von Kunden) Schaltschütz Spulenspannung: 400V Stromversorgung 400V~/50Hz Erdend Parallelschaltung mit Filtersteuerung: Schaltkontakt der Filtersteuerung Schaltkontakt der Wärmepumpe (P1/P2) Seite 17...
- Seite 18 Alle Angaben ohne Gewähr! Druckfehler, Irrtümer und Änderungen vorbehalten. Alle Maße und Details sind am Bau zu prüfen und ggf. anzupassen! © überarbeitete Fassung: Sunday-Pools Stand: 30.06.2017 Seite 18...
