5.2.1 Zündung einstellen
nächster Punkt ; Index
Das Einstellen der Zündung wird durch die auf die Schwungscheibe aufgeschlagenen Markenstriche erleichtert. Diese Markenstriche
werden sichtbar, wenn man den Gummiverschlußstopfen an der linken Seite des Motorgehäuses entfernt und den Motor langsam
durchdreht. Stimmen die Markenstriche mit den Markierungen am Gehäuse überein, so zeigen diese einmal den oberen Totpunkt (Marke
OT) und zum anderen den Zündzeitpunkt (Marke ZP) an.

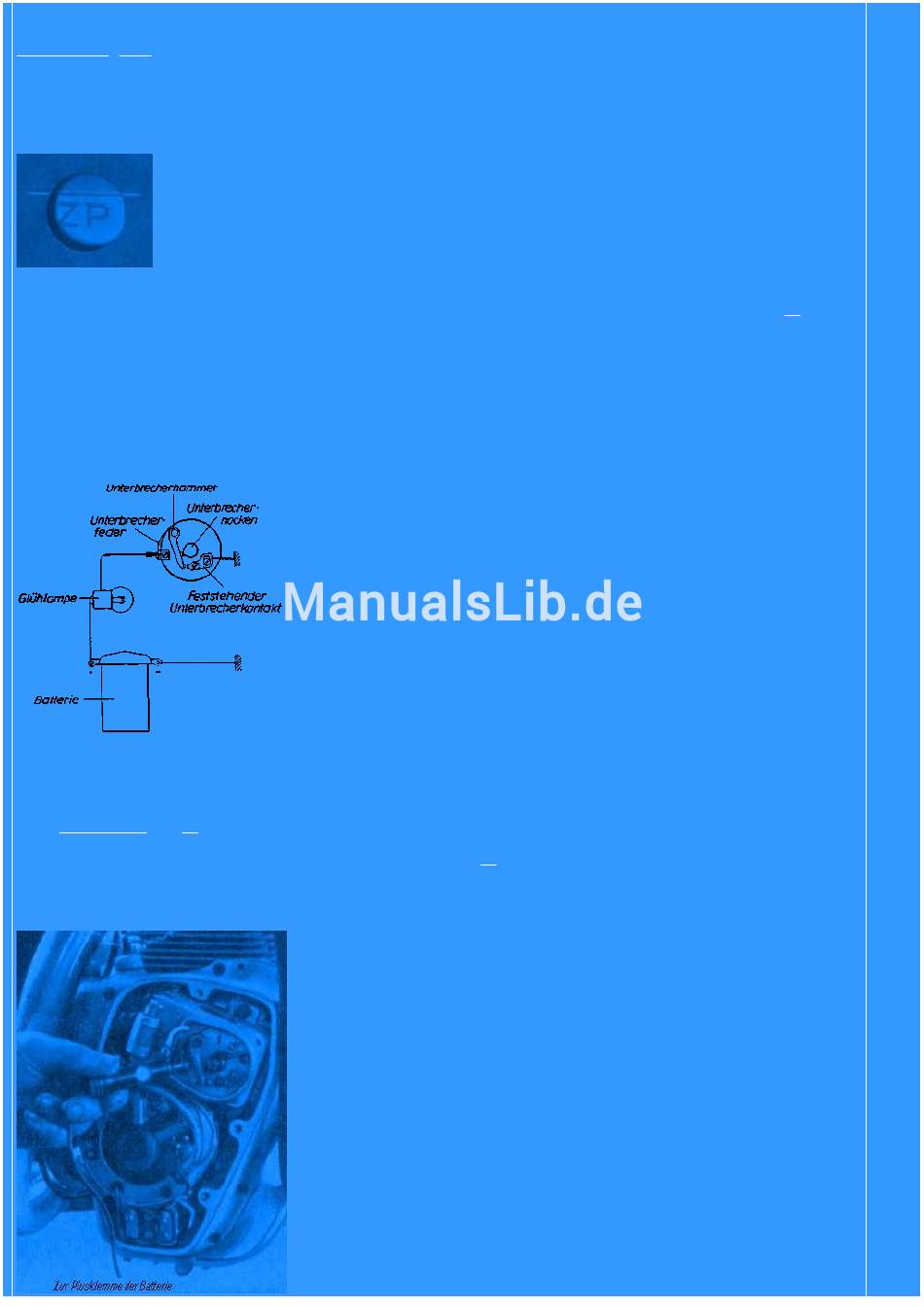

Bild 50. Stellung der ZP-Marke der Schwungscheibe beim Öffnen der Unterbrecherkontakte (bei geschlossenen Ventilen)
Der Unterbrecher muß öffnen, wenn die ZP-Marke auf der Schwungscheibe mit der Gehäusemarkierung übereinstimmt (Bild 50). Bei
dieser, der Grundeinstellung, zündet der Motor 10° vor OT, das entspricht einem Kolbenweg von 0,65 mm (Spätzündung).
Die Zündverstellung auf Frühzündung erfolgt durch den Fliehkraftregler in Abhängigkeit von der Motordrehzahl. Bei voller Frühzündung
zündet der Motor 38° vor OT, das entspricht einem Kolbenweg von 8,8 mm.
Die Angabe der Vorzündung in Grad (°) bezieht sich auf die Kurbelwelle; auf die Magnetzünderwelle bezogen, sind diese Werte nur halb
so groß.
Die Kontrolle bzw. Einstellung der Zündung geschieht am besten unter Zuhilfenahme einer Prüflampe:
Bild 51. Schaltschema zur Einstellung der Zündung mittels Prüflampe
Man klemmt zunächst das Anschlußkabel ab, das vom Unterbrecher zur Primärwicklung der Zündspule führt, so daß der Unterbrecher
keine elektrische Verbindung mit der Zündspule hat. Sodann legt man das eine Ende der Prüfleitung an die Plusklemme der Batterie und
das andere Ende derselben an die Klemmstelle des gelösten Primärkabels. In die Prüfleitung ist eine 6-V-Glühlampe eingeschaltet
(siehe Schaltschema, Bild 51).
Die Prüflampe leuchtet auf, solange der Unterbrecher geschlossen ist (Bild 52). Dabei ist auch der Stromkreis geschlossen, so daß der
Strom vom Pluspol der Batterie über die Prüflampe zum Unterbrecher fließen kann. Über die geschlossenen Unterbrecherkontakte fließt
der Strom in die Unterbrechergegenplatte. Diese liegt an Masse, ebenso wie der Minuspol der Batterie, der Strom fließt also wieder in
die Batterie zurück.
