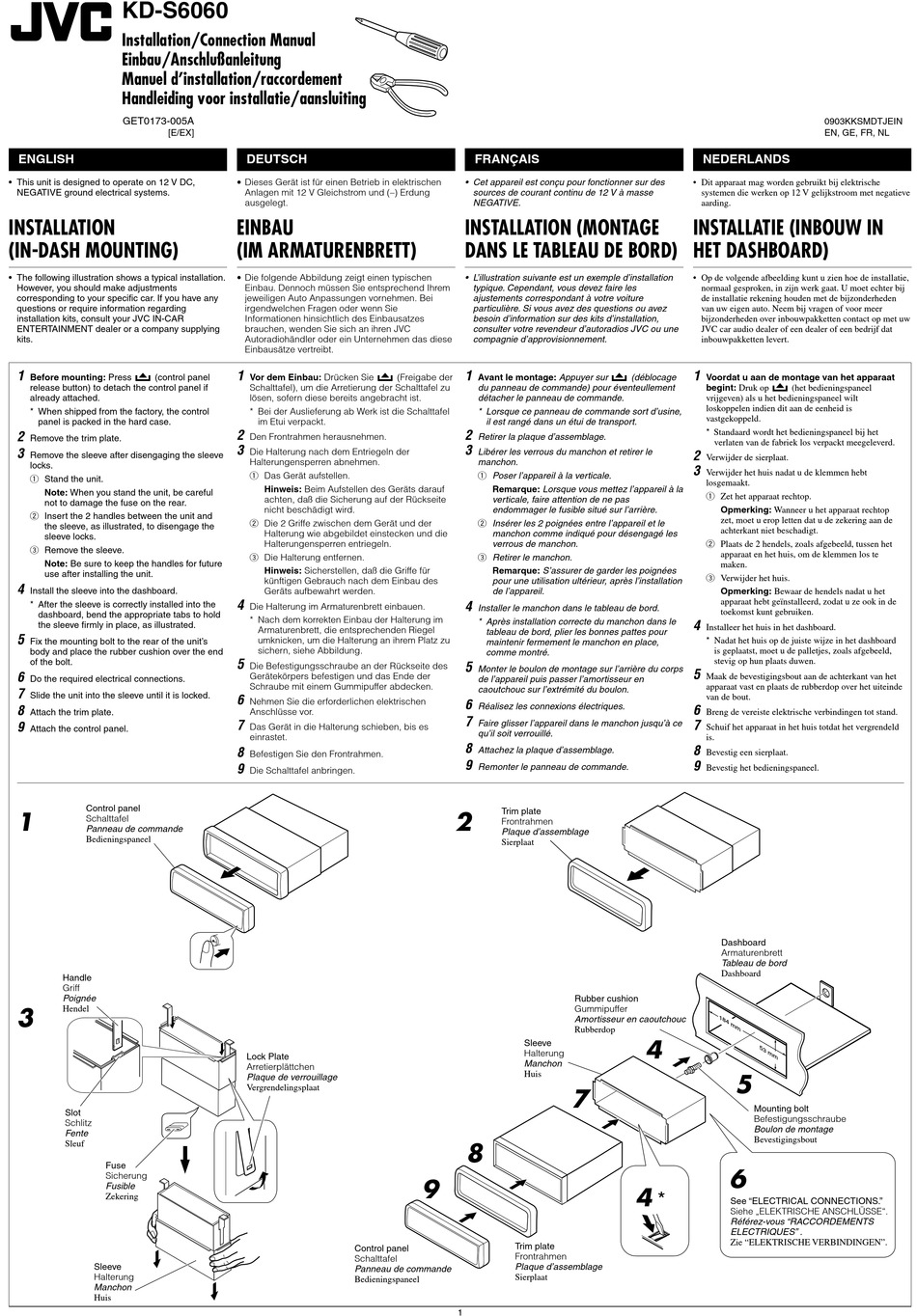

JVC KD-S6060 Installationsanleitung

KD-S6060
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d'installation/raccordement
Handleiding voor installatie/aansluiting
GET0173-005A
[E/EX]
ENGLISH
• This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems.
INSTALLATION
(IN-DASH MOUNTING)
• The following illustration shows a typical installation.
However, you should make adjustments
corresponding to your specific car. If you have any
questions or require information regarding
installation kits, consult your JVC IN-CAR
ENTERTAINMENT dealer or a company supplying
kits.
1
Before mounting: Press (control panel
release button) to detach the control panel if
already attached.
* When shipped from the factory, the control
panel is packed in the hard case.
2
Remove the trim plate.
3
Remove the sleeve after disengaging the sleeve
locks.
1 Stand the unit.
Note: When you stand the unit, be careful
not to damage the fuse on the rear.
2 Insert the 2 handles between the unit and
the sleeve, as illustrated, to disengage the
sleeve locks.
3 Remove the sleeve.
Note: Be sure to keep the handles for future
use after installing the unit.
4
Install the sleeve into the dashboard.
* After the sleeve is correctly installed into the
dashboard, bend the appropriate tabs to hold
the sleeve firmly in place, as illustrated.
5
Fix the mounting bolt to the rear of the unit's
body and place the rubber cushion over the end
of the bolt.
6
Do the required electrical connections.
7
Slide the unit into the sleeve until it is locked.
8
Attach the trim plate.
9
Attach the control panel.
Control panel
1
Schalttafel
Panneau de commande
Bedieningspaneel
Handle
Griff
Poignée
Hendel
3
Slot
Schlitz
Fente
Sleuf
Fuse
Sicherung
Fusible
Zekering
Sleeve
Halterung
Manchon
Huis
DEUTSCH
• Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt.
EINBAU
(IM ARMATURENBRETT)
• Die folgende Abbildung zeigt einen typischen
Einbau. Dennoch müssen Sie entsprechend Ihrem
jeweiligen Auto Anpassungen vornehmen. Bei
irgendwelchen Fragen oder wenn Sie
Informationen hinsichtlich des Einbausatzes
brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese
Einbausätze vertreibt.
1
Vor dem Einbau: Drücken Sie (Freigabe der
Schalttafel), um die Arretierung der Schalttafel zu
lösen, sofern diese bereits angebracht ist.
* Bei der Auslieferung ab Werk ist die Schalttafel
im Etui verpackt.
2
Den Frontrahmen herausnehmen.
3
Die Halterung nach dem Entriegeln der
Halterungensperren abnehmen.
1 Das Gerät aufstellen.
Hinweis: Beim Aufstellen des Geräts darauf
achten, daß die Sicherung auf der Rückseite
nicht beschädigt wird.
2 Die 2 Griffe zwischen dem Gerät und der
Halterung wie abgebildet einstecken und die
Halterungensperren entriegeln.
3 Die Halterung entfernen.
Hinweis: Sicherstellen, daß die Griffe für
künftigen Gebrauch nach dem Einbau des
Geräts aufbewahrt werden.
4
Die Halterung im Armaturenbrett einbauen.
* Nach dem korrekten Einbau der Halterung im
Armaturenbrett, die entsprechenden Riegel
umknicken, um die Halterung an ihrem Platz zu
sichern, siehe Abbildung.
5
Die Befestigungsschraube an der Rückseite des
Gerätekörpers befestigen und das Ende der
Schraube mit einem Gummipuffer abdecken.
6
Nehmen Sie die erforderlichen elektrischen
Anschlüsse vor.
7
Das Gerät in die Halterung schieben, bis es
einrastet.
8
Befestigen Sie den Frontrahmen.
9
Die Schalttafel anbringen.
Lock Plate
Arretierplättchen
Plaque de verrouillage
Vergrendelingsplaat
Control panel
Schalttafel
Panneau de commande
Bedieningspaneel
FRANÇAIS
• Cet appareil est conçu pour fonctionner sur des
sources de courant continu de 12 V à masse
NEGATIVE.
INSTALLATION (MONTAGE
DANS LE TABLEAU DE BORD)
• L'illustration suivante est un exemple d'installation
typique. Cependant, vous devez faire les
ajustements correspondant à votre voiture
particulière. Si vous avez des questions ou avez
besoin d'information sur des kits d'installation,
consulter votre revendeur d'autoradios JVC ou une
compagnie d'approvisionnement.
1
Avant le montage: Appuyer sur
du panneau de commande) pour éventeullement
détacher le panneau de commande.
* Lorsque ce panneau de commande sort d'usine,
il est rangé dans un étui de transport.
2
Retirer la plaque d'assemblage.
3
Libérer les verrous du manchon et retirer le
manchon.
1 Poser l'appareil à la verticale.
Remarque: Lorsque vous mettez l'appareil à la
verticale, faire attention de ne pas
endommager le fusible situé sur l'arrière.
2 Insérer les 2 poignées entre l'appareil et le
manchon comme indiqué pour désengagé les
verrous de manchon.
3 Retirer le manchon.
Remarque: S'assurer de garder les poignées
pour une utilisation ultérieur, après l'installation
de l'appareil.
4
Installer le manchon dans le tableau de bord.
* Après installation correcte du manchon dans le
tableau de bord, plier les bonnes pattes pour
maintenir fermement le manchon en place,
comme montré.
5
Monter le boulon de montage sur l'arrière du corps
de l'appareil puis passer l'amortisseur en
caoutchouc sur l'extrémité du boulon.
6
Réalisez les connexions électriques.
7
Faire glisser l'appareil dans le manchon jusqu'à ce
qu'il soit verrouillé.
8
Attachez la plaque d'assemblage.
9
Remonter le panneau de commande.
Trim plate
2
Frontrahmen
Plaque d'assemblage
Sierplaat
Rubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
Sleeve
Halterung
Manchon
Huis
7
8
9
Trim plate
Frontrahmen
Plaque d'assemblage
Sierplaat
1
NEDERLANDS
• Dit apparaat mag worden gebruikt bij elektrische
systemen die werken op 12 V gelijkstroom met negatieve
aarding.
INSTALLATIE (INBOUW IN
HET DASHBOARD)
• Op de volgende afbeelding kunt u zien hoe de installatie,
normaal gesproken, in zijn werk gaat. U moet echter bij
de installatie rekening houden met de bijzonderheden
van uw eigen auto. Neem bij vragen of voor meer
bijzonderheden over inbouwpakketten contact op met uw
JVC car audio dealer of een dealer of een bedrijf dat
inbouwpakketten levert.
1
(déblocage
Voordat u aan de montage van het apparaat
begint: Druk op (het bedieningspaneel
vrijgeven) als u het bedieningspaneel wilt
loskoppelen indien dit aan de eenheid is
vastgekoppeld.
* Standaard wordt het bedieningspaneel bij het
verlaten van de fabriek los verpackt meegeleverd.
2
Verwijder de sierplaat.
3
Verwijder het huis nadat u de klemmen hebt
losgemaakt.
1 Zet het apparaat rechtop.
Opmerking: Wanneer u het apparaat rechtop
zet, moet u erop letten dat u de zekering aan de
achterkant niet beschadigt.
2 Plaats de 2 hendels, zoals afgebeeld, tussen het
apparaat en het huis, om de klemmen los te
maken.
3 Verwijder het huis.
Opmerking: Bewaar de hendels nadat u het
apparaat hebt geïnstalleerd, zodat u ze ook in de
toekomst kunt gebruiken.
4
Installeer het huis in het dashboard.
* Nadat het huis op de juiste wijze in het dashboard
is geplaatst, moet u de palletjes, zoals afgebeeld,
stevig op hun plaats duwen.
5
Maak de bevestigingsbout aan de achterkant van het
apparaat vast en plaats de rubberdop over het uiteinde
van de bout.
6
Breng de vereiste elektrische verbindingen tot stand.
7
Schuif het apparaat in het huis totdat het vergrendeld
is.
8
Bevestig een sierplaat.
9
Bevestig het bedieningspaneel.
Dashboard
Armaturenbrett
Tableau de bord
Dashboard
1 8
4
m
m
4
5 3
m
m
5
Mounting bolt
Befestigungsschraube
Boulon de montage
Bevestigingsbout
6
4
*
See "ELECTRICAL CONNECTIONS."
Siehe „ELEKTRISCHE ANSCHLÜSSE".
Référez-vous "RACCORDEMENTS
ELECTRIQUES" .
Zie "ELEKTRISCHE VERBINDINGEN".
0903KKSMDTJEIN
EN, GE, FR, NL
