Kyosho Mini-Z Racer MR-02 Bedienungsanleitung Seite 21

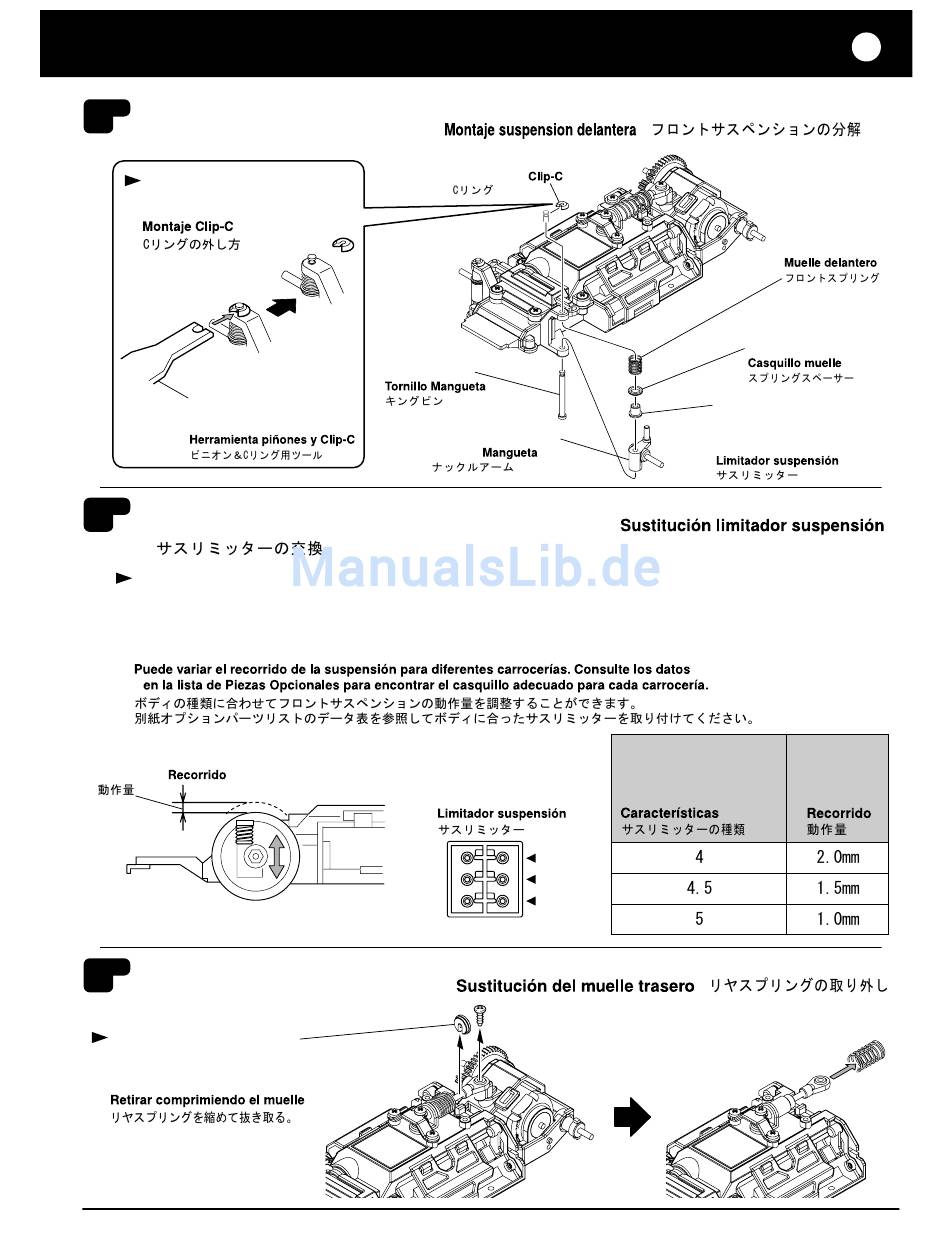

Disassembling the Front Suspension / Demontage der Vorderradaufhängung
/ DEMONTAGE DE LA SUSPENSION AVANT. /
How to remove the C-Ring.
So entfernen Sie den C-Ring!
COMMENT RETIRER LE CLIPS EN C
Pinion & C-Ring Tool
Montagewerkzeug
CLE DE PIGNONS & CLIPS EN C
Replacing Suspension Limiter / Austausch des Federwegsbegrenzers
/ REMPLACEMENT DE LA BAGUE DE REGLAGE DE GARDE AU SOL /
/
The front suspension stroke can be adjusted for each different body shell.
To find the right front spacer for each body, refer to the separate Option Parts List.
Je nach Karosserie, kann der Federweg an der Vorderachse justiert werden.
Die korrekten Werte für die einzelnen Karosserien, finden Sie in der Option Part Liste.
POUR CHACUNE DES CARROSSERIES LE DEBATTEMENT DE SUSPENSION PEUT-ETRE AJUSTER.
SE REFERER AUX DONNEES DE LA LISTE DES PIECES OPTIONS AFIN DE TROUVER L'ENTRETOISE ADAPTEE A LA CARROSSERIE.
Stroke / Federweg
/ COURSE /
How to remove Rear Spring. / So tauschen Sie die hinteren Federn aus!
/ COMMENT RETIRER LE RESSORT ARRIERE. /
Pull out by compressing the spring.
Feder zusammendrücken und
Teil herausziehen
RETIRER EN PRESSANT LE RESSORT.
C-Ring / C-Ring
/ CLIPS EN C /
/
King Pin
Lenkhebelträger
AXE DE FUSEE
Knuckle Arm / Lenkhebel
/ FUSEE /
/
Suspension Limiter
Federwegsbegrenzer
BAGUE DE REGLAGE
DE GARDE AU SOL
4 4
4
4.5 4.5
4.5
5 5
5
21
/
Front Spring
Feder, vorn
RESSORT AVANT
Spring Spacer
Distanzstück
BAGUE DE PRECONTRAINTE
Suspension Limiter
Federwegsbegrenzer
BAGUE DE REGLAGE DE
GARDE AU SOL
Description of Front Suspension Spacer
Federwegsbegrenzer
DESCRIPTION DU DEBATTEMENT
DE SUSPENSION
/
8
Stroke
Federweg
COURSE
