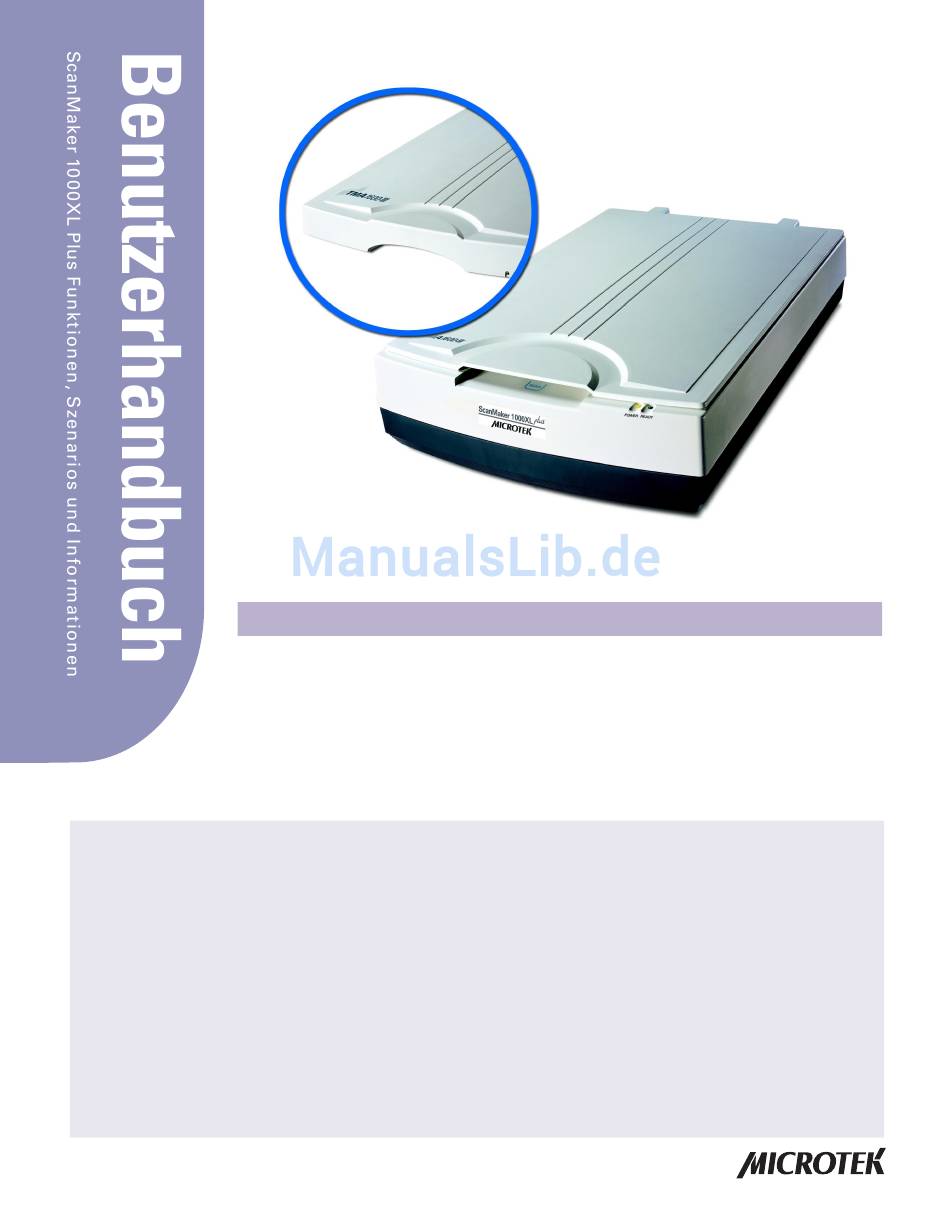

Der ScanMaker 1000XL Plus ist ein Scanner im Zeitungsformat mit einem 30 x 42,9 cm
Scannerbett, einer optischen Auflösung von 3200 x 6400 dpi, einer optischen Dichte
von max. 4,2, einer Hi-Speed USB-Schnittstelle und einer Smart-Touch-Taste für
bequemen Zugang zur Scanfunktion auf der Vorderseite. Mit dem Lichtaufsatz TMA
1600-III (standardmäßig oder optional erwerbbar) können Sie auch Filme und bis zu 30
x 40 cm große transparente Vorlagen - einschließlich Röntgenbilder - scannen.
Inhalt
Ihren ScanMaker 1000XL Plus kennenlernen ................................................. 1
Funktionen des ScanMaker 1000XL Plus ........................................................ 2
Einzelteile prüfen ............................................................................................. 3
Den Scanner entriegeln ................................................................................... 4
Den TMA 1600-III verwenden .......................................................................... 5
A. Den TMA 1600-III auspacken .............................................................. 5
B. Den TMA 1600-III installieren .............................................................. 6
C. Den TMA 1600-III entriegeln ................................................................ 7
Aufsichtvorlagen ausrichten .......................................................................... 8
Diafilm einlegen ............................................................................................. 10
A. Die 35mm Diaschablone verwenden ............................................... 1 1
B. Die 35mm Filmstreifenschablone verwenden ................................. 12
C. Die 120 Filmschablone verwenden ................................................... 13
D. Die 10 x 12,5 cm Filmschablone verwenden .................................... 14
E. Das Filmausrichtungslineal verwenden ........................................... 15
Mehrere Schablonen auflegen ............................................................. 16
Scanvorgänge ................................................................................................ 17
Copyright © 2013 Microtek International, Inc. http://www.microtek.com
I49-004946 A, Mai 2013
Ihren ScanMaker 1000XL Plus kennenlernen
ScanWizard EZ für PC-Benutzer .......................................................... 18
A. Fotos scannen .......................................................................... 18
B. Diafilm scannen ........................................................................ 21
C. Filmnegativ scannen ................................................................. 24
ScanPotter für Mac-Benutzer ............................................................... 27
A. Fotos scannen .......................................................................... 27
B. Film scannen ............................................................................. 29
Microtek Scanner ICC Profiler (MSP) verwenden ....................................... 28
Installation von MSP und IT8-Kalibrierdaten ...................................... 28
Kalibrierschablone ................................................................................. 28
Die Schablone auflegen ........................................................................ 29
A. Aufsichtschablone auflegen .................................................... 29
B. Folienschablone auflegen ........................................................ 29
Kalibrierung einrichten ......................................................................... 30
Kalibrierung und Profilerstellung ......................................................... 31
Ein Profil laden ...................................................................................... 32
Technische Daten / Systemvoraussetzungen .............................................. 33
FCC-Übereinstimmungserklärung ............................................................... 34
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Microtek ScanMaker 1000XL Plus
Inhaltszusammenfassung für Microtek ScanMaker 1000XL Plus
-
Seite 1: Inhaltsverzeichnis
Ihren ScanMaker 1000XL Plus kennenlernen Der ScanMaker 1000XL Plus ist ein Scanner im Zeitungsformat mit einem 30 x 42,9 cm Scannerbett, einer optischen Auflösung von 3200 x 6400 dpi, einer optischen Dichte von max. 4,2, einer Hi-Speed USB-Schnittstelle und einer Smart-Touch-Taste für bequemen Zugang zur Scanfunktion auf der Vorderseite. -
Seite 2: Funktionen Des Scanmaker 1000Xl Plus
• Auflösung von 3200 x 6400 dpi: Mit der ungewöhnlich hohen Auflösung vom ScanMaker 1000XL Plus können Sie auch Bilder in Briefmarkengröße scannen und sie bei geringem Detailverlust bestechend scharf vergrößern. Die optische Dichte des Scanners von max. 4,2 ermöglicht die Aufzeichnung eines breiten Farbtonbereichs für fast Echtfarben und Farbtöne. -
Seite 3: Einzelteile Prüfen
Einzelteile prüfen Scannerdeckel (oder TMA 1600-III) Glasfläche Vertikales Lineal Horizontales Lineal Bereitanzeige (grün) (U-förmiges Lineal) Betriebsanzeige (orange) Smart-Touch-Taste (Einlesen) Zusatzanschluss (oder unverlierbarer mit Anschluss am Ein/Ausschalter TMA 1600-III verbunden) Hi-Speed USB-Anschluss (1) Netzanschluss ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 4: Den Scanner Entriegeln
Scanner nicht mehr blinken, drücken und drehen Sie die Sicherungs-schraube mit einem Schraubenzieher Uhrzeigersinn, um sie verriegeln. Ist die Schraube fest angezogen, ist auch der Scanner verriegelt. 4. Schalten Sie Ihren Scanner aus. Der Scanner kann jetzt transportiert werden. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 5: Den Tma 1600-Iii Verwenden
Den TMA 1600-III verwenden Der Lichtaufsatz (TMA 1600-III) ist speziell zum Scannen von Dias, transparenten Vorlagen und Negativfilm mit dem ScanMaker 1000XL Plus ausgelegt. Der TMA 1600- III ist standardmäßig oder optional erwerbbar (je nach Konfiguration des von Ihnen gekauften Scanners). -
Seite 6: Den Tma 1600-Iii Installieren
2. Entfernen Sie den Scannerdeckel und setzen Sie den TMA 1600-III auf, indem Sie die Stifte hinten am TMA 1600-III in die Löcher stecken. Scannerdeckel TMA 1600-III 3. Verbinden Sie den Stecker vom TMA 1600-III mit dem 15-pol. Zusatzan- schluss des Scanners. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 7: Den Tma 1600-Iii Entriegeln
3. Wenn die Anzeigen vorne am TMA 1600-III und dem Scanner nicht mehr blinken, drehen Sie den Verriegelungsknopf nach rechts auf Verriegelung » «. 4. Schalten Sie den Scanner aus und stecken Sie den TMA 1600-III-Anschluss vom Scanner ab. Der TMA 1600-III kann jetzt transportiert werden. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 8: Aufsichtvorlagen Ausrichten
Zum Scannen von Aufsichtvorlagen, z.B. Fotos, können Sie den ScanMaker 1000XL Plus mit oder ohne TMA 1600-III verwenden. A. Kauften Sie den ScanMaker 1000XL Plus mit dem TMA 1600-III, benötigen Sie den schwarzen Schild, befindet sich im TMA 1600-III-Karton, um unerwünschtes Licht abzuschirmen. - Seite 9 B. . Kauften Sie den ScanMaker 1000XL Plus ohne den TMA 1600-III, klappen Sie den Scannerdeckel hoch und legen Sie die Aufsichtvorlage zum Scannen auf die Glasscheibe. Zentrieren Sie die Vorlage längs dem U-förmigen Lineal des Scanners. ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 10: Diafilm Einlegen
Filmschablone. Verwenden Sie die Schablone entsprechend dem zu scannenden Filmtyp. Auf den folgenden Seiten dieses Handbuchs wird die Verwendung einzelner Filmschablonen und des Filmausrichtungslineals beschrieben. 35mm Diaschablone 35mm Filmstreifenschablone 120 Filmschablone mit schwarzem Schild 10 x 12,5 cm Filmschablone Filmausrichtungslineal ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 11: Die 35Mm Diaschablone Verwenden
Die 35mm Diaschablone kann zum Scannen von 35mm Dias bis zu 4 gerahmte 35mm- Dias gleichzeitig aufnehmen. 1. Legen Sie die 35mm Diaschablone auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen der Kalibrierstreifen Schablone von der Glasfläche des... -
Seite 12: Die 35Mm Filmstreifenschablone Verwenden
Schablone aus 2. Legen Sie die 35mm Filmstreifenschablone mit eingelegtem Filmstreifen auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen Kalibrierstreifen der Schablone von der Glasfläche des Scanners. -
Seite 13: Die 120 Filmschablone Verwenden
Kante gegen den Film stößt und freie Bereiche der Schablone ganz abdeckt. 3. Legen Sie die 120 Filmschablone mit eingelegtem Film auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Kalibrierstreifen Der Greifer dient zum Entfernen der Schablone von der Glasfläche des... -
Seite 14: Die 10 X 12,5 Cm Filmschablone Verwenden
»Microtek«-Logo nach oben aus 2. Legen Sie die 10 x 12,5 cm Filmschablone mit eingelegtem Film auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen Kalibrierstreifen der Schablone von der Glasfläche... -
Seite 15: Das Filmausrichtungslineal Verwenden
Sie den zu scannen- den Film mit den oberen Ecken (links und rechts) des U-förmigen Lineals vorne am Scanner aus. Achten Sie beim Auflegen des Films stets darauf, dass der Kalibrierstreifen auf der Glasschei- be sauber und unverdeckt ist. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 16: Mehrere Schablonen Auflegen
Mehrere Schablonen auflegen Im TMA 1600-III-Karton befinden sich mindestens zwei Sets pro Schablone, um mehrere Schablonen auf den Scanner legen zu können. Die Schablonen können nebeneinander auf die Glasfläche des Scanners gelegt werden, wie in nachstehender Abbildung. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 17: Scanvorgänge
Scanvorgänge Die folgenden Seiten beschreiben wie folgt unterschiedliche Scanvorgänge mit dem ScanMaker 1000XL Plus: Mit ScanWizard Pro für PC-Benutzer: • Fotos scannen: Scannen Sie dieses gleich zu Anfang, um sich mit den Scangrundlagen vertraut zu machen. • Diafilm scannen: Erklärt die Schritte zum Scannen von Diafilm im Detail, z.B. -
Seite 18: Scanwizard Ez Für Pc-Benutzer
Sie bei Anzeige des Fensters Erinnerung an Kalibrierung immer auf Überspringen. - Klicken Sie auf Kalibrieren, um eine Farbkalibrierung mit dem Microtek Scanner ICC Profiler- (MSP) Programm vorzunehmen und um das ICC-Profil für den Scanner anzupassen. Starten Sie nach der Kalibrierung erneut ScanWizard Pro. - Seite 19 Sie nicht genau, was zu tun ist, klicken Sie auf OK, um die Einstellungen zu akzeptieren. Sie können die Einstellungen später immer noch ändern. Weitere Informationen finden Sie im Abschnitt Farbanpassung konfigurieren im ScanWizard Pro Nachschlagewerk auf der Microtek-CD. Funktionen zur Farbanpassung...
- Seite 20 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. ScanMaker 1000XL Plus-Benutzerhandbuch...
- Seite 21 ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 22: Diafilm Scannen
Sie bei Anzeige des Fensters Erinnerung an Kalibrierung immer auf Überspringen. - Klicken Sie auf Kalibrieren, um eine Farbkalibrierung mit dem Microtek Scanner ICC Profiler- (MSP) Programm vorzunehmen und um das ICC-Profil für den Scanner anzupassen. Starten Sie nach der Kalibrierung erneut ScanWizard Pro. - Seite 23 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. ScanMaker 1000XL Plus-Benutzerhandbuch...
- Seite 24 Aufträge Die Schaltfläche Laden/Speichern dient erstellen, wobei zur Wahl eines Filmschablonenmodus jeder von ihnen aus einer Liste vordefinierter Modi. Der eigene gewählte Schablonenmodus schneidet Einstellungen Bilder zu und ersetzt automatisch alle haben kann. vorhandenen Aufträge. ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 25: Filmnegativ Scannen
Sie können die gewählten Negativfilm- Einstellungen im Listenmenü Voreinstellung für späteren, bequemen Aufruf ablegen. Weitere Details über Einstellungen für den Scan von Negativfilm finden Sie im Abschnitt »Fenster Negative Scaneinstellungen« des ScanWizard Pro-Referenzhandbuchs auf der Microtek ScanMaker 1000XL Plus-CD-ROM. ScanMaker 1000XL Plus-Benutzerhandbuch... - Seite 26 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. ScanMaker 1000XL Plus-Benutzerhandbuch...
- Seite 27 ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 28: Scanpotter Für Mac-Benutzer
8. Klicken Sie falls nötig auf Bildeinstellungen, um ein Fenster zu öffnen, in dem Sie einen voreingestellten Bildeffekt direkt auswählen oder mit zusätzlichen Bildkorrekturen die Bildqualität manuell einstellen können. 9. Klicken Sie auf Einlesen, um zu scannen. ScanMaker 1000XL Plus-Benutzerhandbuch... - Seite 29 Steuerfeld von ScanPotter zurückzukehren Klicken Sie auf Bildeinstellungen, um ein Fenster mit einer kombinierten Neun-Bilder-Anzeige (Rubrik Filter) und zusätzlichen Bildkorrekturen (Rubrik Zusatzeinstellung) für Ihr gescanntes Bild zu öffnen. Vorschaufenster Scanrahmen (mit gepunkteten Linien umrandet) ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 30: Film Scannen
8. Klicken Sie falls nötig auf Bildeinstellungen, um ein Fenster zu öffnen, in dem Sie einen voreingestellten Bildeffekt direkt auswählen oder mit zusätzlichen Bildkorrekturen die Bildqualität manuell einstellen können. 9. Klicken Sie auf Einlesen, um zu scannen. ScanMaker 1000XL Plus-Benutzerhandbuch... - Seite 31 Neun-Bilder-Anzeige (Rubrik Filter) und zusätzlichen Bildkorrekturen (Rubrik Zusatzeinstellung) für Ihr gescanntes Bild zu öffnen. Vorschaufenster Mehrere Scanrahmen (mit gepunkteten Linien umrandet und mit einer Nummer (z.B. 1, 2) in der oberen, linken Ecke des Scanrahmens gekennzeichnet) ScanMaker 1000XL Plus-Benutzerhandbuch...
-
Seite 32: Microtek Scanner Icc Profiler (Msp) Verwenden
Auf diese Weise wird das MSP-Programm richtig installiert und gut funktionieren. Beachten Sie bei der MSP-Installation Folgendes: • Für PC: Legen Sie die Microtek-CD in ein CD-Laufwerk und klicken Sie das MSP- Installationssymbol doppelt an. Beachten Sie bei der Installation die Anweisungen auf dem Bildschirm und Sie werden gebeten, die IT8-Kalibrierdaten- CD aus dem beigefügten Softwarepaket einzulegen. -
Seite 33: Die Schablone Auflegen
1. Legen Sie die Schablone nach unten weisend in den Schlitz der 120 Filmschablone. 2. Legen Sie die 120 Filmschablone mit eingelegter Schablone auf das Scannerglas und richten Sie die Schablone mit dem »Microtek«-Logo nach oben weisend aus. Wichtig: Richten Sie die vorderen Ecken der... -
Seite 34: Kalibrierung Einrichten
Befindet sich die gewünschte Datendatei nicht im Drop-down-Menü, l bringen Sie IT8-Kalibrierungsdaten, um die Schablonenprofile auf Ihrem System zu aktualisieren. D. Ist alles fertig eingestellt, klicken Sie auf Start. Das Kalibrierfenster blendet sich ein und eine erstmalige Vorschau wird durchgeführt. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 35: Kalibrierung Und Profilerstellung
Zeiger wird zu einem normalen L (» «). Richten Sie den horizontal gespiegelten L (» «). Cursor mit dem kleinen Registrier- Richten Sie den Cursor mit dem zeichen oben rechts aus. kleinen Registrierzeichen unten rechts aus. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 36: Ein Profil Laden
2. Klicken Sie im Vorschaufenster auf das Symbol Vorlagen. Wählen Sie die Option »Aufsichtvorlage« für Aufsicht; die Option »Dia« oder »Positivfilm« für Folien und Dias. 3. Klicken Sie im Fenster Einstellungen auf das Listenfeld Scannerprofil/ Eingabeprofil und wählen Sie das gerade erstellte Profil. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 37: Technische Daten / Systemvoraussetzungen
• Microsoft Windows XP, Vista, Windows 7 oder Windows 8 Macintosh • Intel-basierter Mac-Computer mit integriertem USB-Anschluss • Mac OS X 10.6 bis 10.8 Wichtig Änderungen von Spezifikationen, beigelegter Software und Zubehör sind vorbehalten. Nicht verantwortlich für Druckfehler. ScanMaker 1000XL Plus-Benutzerhandbuch... -
Seite 38: Fcc-Übereinstimmungserklärung
Erlöschen der Betriebsberechtigung zur Folge haben. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Die Inbetriebnahme unterliegt folgenden zwei Bedingungen: (1) Das Gerät darf keine störenden Interferenzen verursachen, und (2) muss empfangenen Interferenzen, einschließlich solchen, die einen unerwünschten Betrieb verursachen, standhalten. ScanMaker 1000XL Plus-Benutzerhandbuch...
