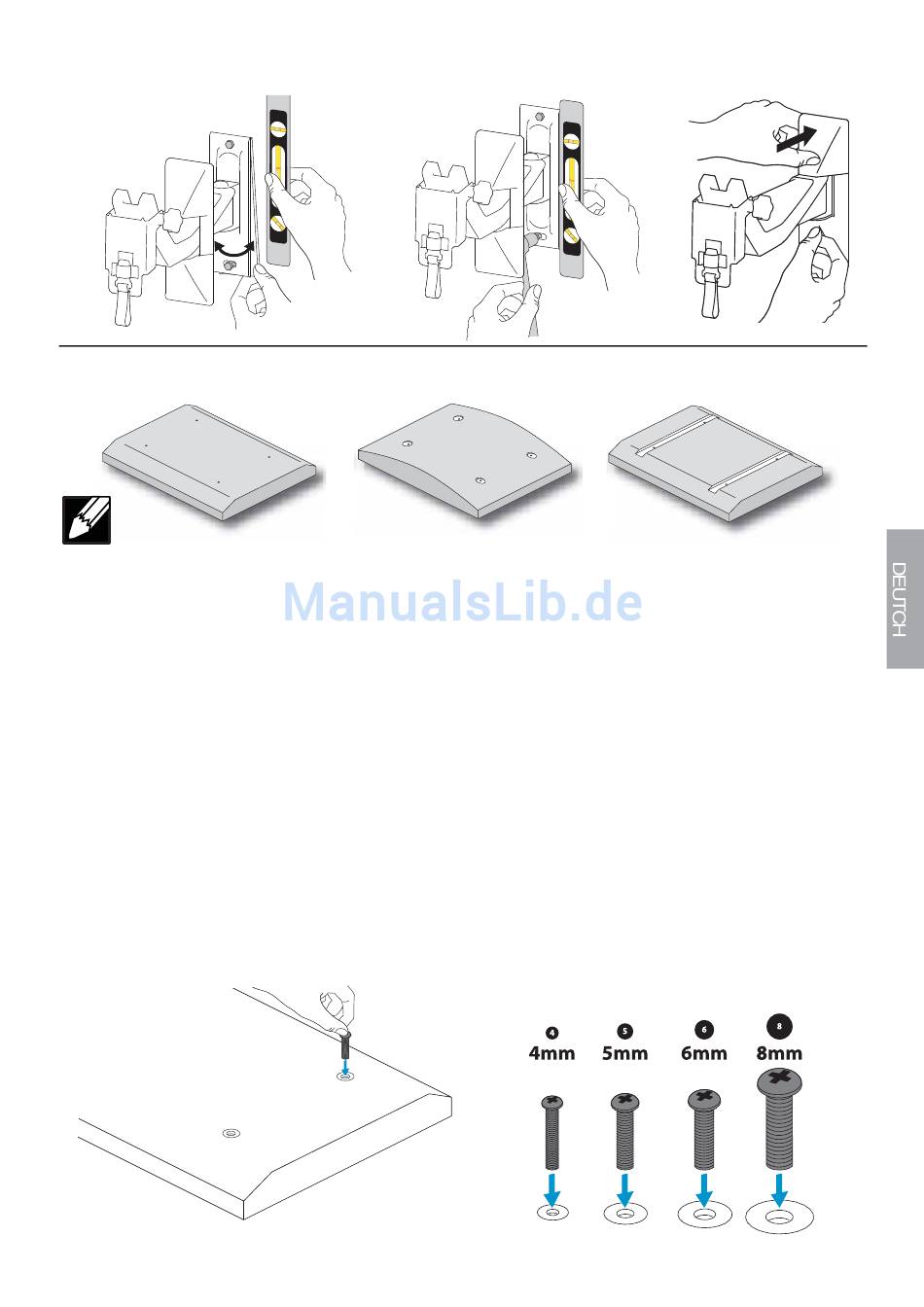

Sicherstellen, dass die Verlängerungshalterung waagerecht ist.
3
a
4
Befestigungsteile für TV/Großdisplay-Halterung auswählen
HINWEIS: Wenn an Ihrem TV/Großdisplay bereits ein Ständer angebracht ist, entfernen Sie diesen nach der
Anleitung des Herstellers des Fernsehgeräts/Großdisplays. Das Display auf einer sauberen, fl achen, gepolsterten Ober-
fl äche ablegen oder das Fernsehgerät/Großdisplay gegen eine stabile, senkrechte Oberfl äche lehnen.
Für die Befestigung der Glide-Halterungen am TV/Großdisplay sind Schrauben und Abstandshalter in mehreren Größen
vorgesehen. Wählen Sie diejenigen Teile, die der Tiefe und dem Durchmesser der Montagelöcher auf der Rückseite des
Fernsehgeräts/Großdisplays am besten entsprechen und am besten zum Design des Bereichs um die Montagelöcher
passen (fl ach, gekrümmt oder versenkt).
Ausführung von TV/Display
Wenn Ihr TV/Großdisplay eine gekrümmte oder versenkte Montagelochkonfi guration aufweist, müssen Sie zusammen
mit den Schrauben evtl. die im Lieferumfang enthaltenen Abstandshalter oder Unterlegscheiben verwenden.
Lochtiefe und -durchmesser
Es sind vier Sätze von Display-Halterungsschrauben vorgesehen, alle mit einem anderen Durchmesser: 4 mm, 5 mm,
6 mm und 8 mm. Vergleichen Sie die Schrauben mit dem Durchmesser der Montagelöcher auf der Rückseite Ihres
TV/Großdisplays, um die richtige Größe zu ermitteln. HINWEIS: Unterlegscheibe A ist zum Gebrauch mit den 4- und
5-mm-Schrauben vorgesehen; Unterlegscheibe B eignet sich für die 6- und 8-mm-Schrauben.
Testen Sie die Schraubendurchmesser und -längen, bis Sie die zu Ihrem TV/Großdisplay passenden fi nden.
888-45-306-W-00 rev. E • 10/13
b
Ø
c
7 of 15
