Bildschirmdiagonale Tragfähigkeit
27"- 42"
Inhaltsverzeichnis
TV/Display-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Überblick über die Gefahrensymbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Komponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Werkzeuge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Montageposition bestimmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wandbefestigung:
Option A: Holzpfostenwände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Option B: massive Betonwände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Befestigen von TV/Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Option A: kein VESA-Adapter erforderlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Option B, C, D: mit VESA-Adaptern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Schnellverschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Kabel verlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Testen des Bewegungsbereichs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Einstellung nach vorhandener Last und gewünschtem Kraftaufwand des Benutzers . . . . . 14
www.omnimount.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Nederlands
Benutzerhandbuch - Deutsch
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-45-306-W-00 rev. E • 10/13
Hubfunktion
12 - 30 lbs
≥10"
(5.5 - 13.6 kg)
(25.4mm)
Kippen von
Schwenken
von
TV/Display
TV/Display
10°
95°
Verlängerung
180°

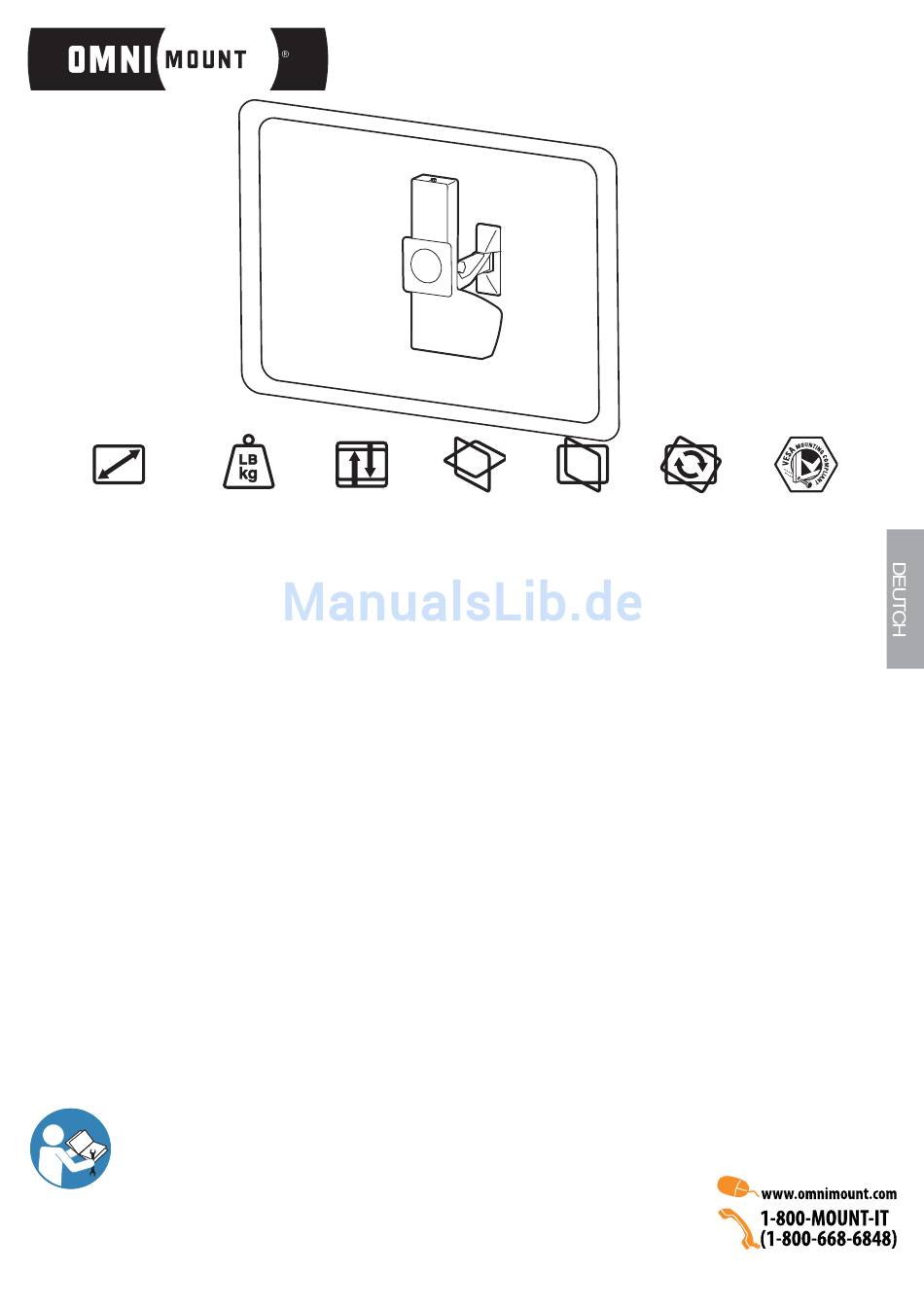

Lift30X
User's Guide
OM1100605
Drehung
VESA
Ja
100 x 100
100 x 200
200 x 200
200 x 100
300 x 300
400 x 400
1 of 15
Werbung
Verwandte Anleitungen für Omnimount Lift30X
Inhaltszusammenfassung für Omnimount Lift30X
- Seite 1 Lift30X User’s Guide OM1100605 Bildschirmdiagonale Tragfähigkeit Hubfunktion Kippen von Schwenken Drehung VESA 27”- 42” 12 - 30 lbs TV/Display TV/Display 100 x 100 ≥10” (5.5 - 13.6 kg) (25.4mm) 10° 95° 100 x 200 200 x 200 Verlängerung 200 x 100 180°...
- Seite 2 Überblick über die Symbol Signalwort Gefahrenebene Gefahrensymbole Ein HINWEIS verweist auf wichtige Informationen, mit deren HINWEIS Hilfe Sie dieses Produkt besser nutzen können. Diese Symbole machen den Benutzer auf einen sicherheitsgefährdenden Zustand aufmerksam, der Der Hinweis VORSICHT verweist auf potenzielle Hardware- behoben werden muss.
-
Seite 3: Benötigtes Werkzeug
Benötigtes Werkzeug 10 mm 1/8” 3/8” 1-3/8” 1-3/8” 80mm 80mm 3 of 15 888-45-306-W-00 rev. E • 10/13... - Seite 4 Montageposition bestimmen VORSICHT: Bevor Sie mit dieser Installation fortfahren, lesen Sie in Ihrer TV/Großdisplay- Produktanleitung die Herstellerempfehlungen zur Auswahl einer geeigneten Montageposition, die eine optimale Leistung Ihres Fernsehgeräts/Großdisplays gewährleisten wird. Denkbare Aspekte bei der Positionswahl: Höhe des Fernsehgeräts/Großdisplays und Betrachtungswinkel – auf der Basis von Höhe und Abstand der Sitzgelegenheit, der Raumgröße und des Formats des Fernsehgeräts/ Großdisplays, des Zugangs zu Steckdosen, der Kabelverbindungen für Lautsprecher und andere Geräte, des Schutzes vor Blendwirkung und Wärme (Fenster, Lampen, off ener Kamin, Luftschächte)
- Seite 5 Verlängerungshalterung Option A: Holzpfostenwände 1/8” 3-1/8” 80mm 10mm M6 x 70mm HINWEIS: Die Verlängerungshalterung muss vor dem Anziehen der Schrauben waagerecht sein. Siehe Schritt 3 auf Seite 7. 5 of 15 888-45-306-W-00 rev. E • 10/13...
-
Seite 6: Verlängerungshalterung: Massive Betonwände
Montageoption B für die Verlängerungshalterung: massive Betonwände 3/8” ACHTUNG: Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmaterialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befi nden. -
Seite 7: Befestigungsteile Für Tv/Großdisplay-Halterung Auswählen
Sicherstellen, dass die Verlängerungshalterung waagerecht ist. Befestigungsteile für TV/Großdisplay-Halterung auswählen HINWEIS: Wenn an Ihrem TV/Großdisplay bereits ein Ständer angebracht ist, entfernen Sie diesen nach der Anleitung des Herstellers des Fernsehgeräts/Großdisplays. Das Display auf einer sauberen, fl achen, gepolsterten Ober- fl äche ablegen oder das Fernsehgerät/Großdisplay gegen eine stabile, senkrechte Oberfl äche lehnen. Für die Befestigung der Glide-Halterungen am TV/Großdisplay sind Schrauben und Abstandshalter in mehreren Größen vorgesehen. - Seite 8 Stellen Sie fest, ob zwischen dem TV/Großdisplay und der Glide-LD VESA- Adapter benötigt werden. Vergleichen Sie Form und Größe der Montagelochkonfi guration Ihres Fernsehgeräts/Großdisplays mit den unten abgebildeten VESA-Konfi gurationen. Wählen Sie die passende VESA-Option und fahren Sie mit Schritt 6 auf der nächsten Seite fort. TV/Großdisplay-Montagelochkonfi...
- Seite 9 Option A TV/Großdisplay mit den in Schritt 4 ermittelten Befestigungsteilen und ggf. Abstandshaltern an der Glide LD befestigen. Weiter mit Schritt 7 auf Seite Optionen B, C und D VESA-Adapter an Glide befestigen. Schritt 6 wird auf der nächsten Seite fortgesetzt. 9 of 15 888-45-306-W-00 rev.
- Seite 10 VESA-Montagelochkonfi gurationen Option B Option C Option D Die VESA-Platte drehen, um auf die Montagelöcher zugreifen zu können. M4 x 6mm Schritt 6 wird auf der nächsten Seite fortgesetzt. 10 of 15 888-45-306-W-00 rev. E • 10/13...
- Seite 11 Optionen B, C und D (Forts.) TV/Großdisplay mit den in Schritt 4 ermittelten Befestigungsteilen und ggf. Abstandshaltern an der Glide LD befestigen. Die Glide-LD (mit daran befestigtem TV/Großdisplay) an der Verlängerungshalterung an der Wand montieren. 11 of 15 888-45-306-W-00 rev. E • 10/13...
- Seite 12 Anleitung zum Gebrauch des Schnellverschlusses: Zum Entfernen des Displays von der Wand den Riemen unter der Verlängerung nach unten ziehen. 12 of 15 888-45-306-W-00 rev. E • 10/13...
- Seite 13 Die Vorrichtung auf einen ungehinderten Betrieb entlang des gesamten Bewegungsradius prüfen. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung auf den folgenden Seiten, um ruckfreie und einfache Bewegungen zu ermöglichen.
- Seite 14 Einstellschritt Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen.
- Seite 15 All trademarks are the property of their respective companies. OmniMount is a registered trademark of OmniMount, Inc. © 2012 Disclaimer – OmniMount, Inc. has extended every eff ort to ensure to accuracy and completeness of this manual. However, OmniMount, Inc. does not claim that the information covers all installation or operational variables.
