HERKULES SH 71 H/TBH profi line Bedienungsanleitung Seite 19

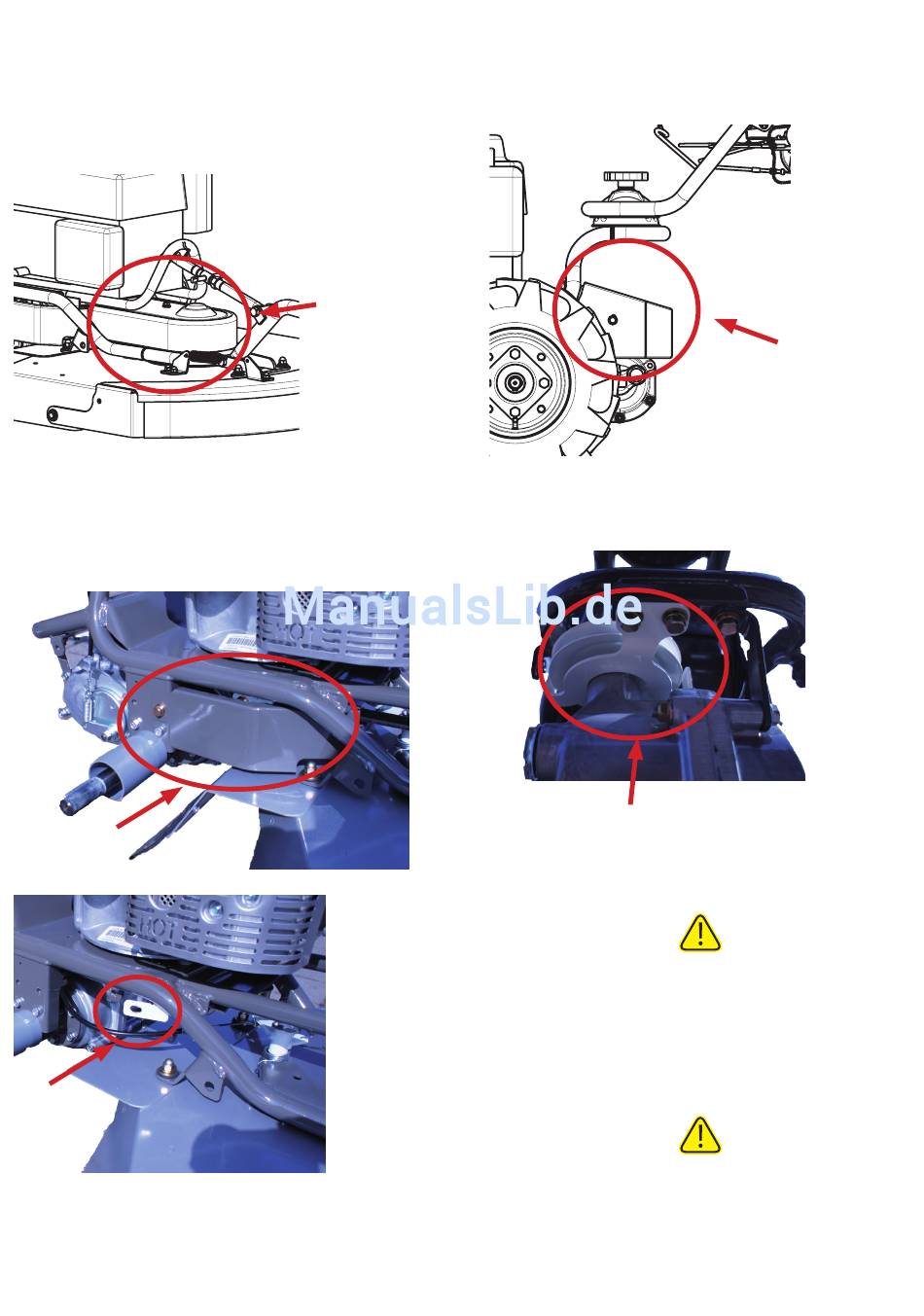

Keilriemenwechsel
Messerantrieb
Entfernen Sie die vordere Keilriemabdeckung (Pos. 1),
um Zugang zum Keilriemen zu bekommen.
Die Keilriemen benötigen Keilriemenführungen. Um
diese zu lösen, entfernen Sie die rechte Wartungsklappe
(pos 1) und entfernen Sie die Schraube des
Scherenmechanismus (Pos.2 ) der Keilriemenführung.
1
2
Das Bild zeigt die geöffnete Keilriemenführung. Nun
können Sie den Keilriemen entnehmen. Der Einbau
erfolgt in umgekehrter Reihenfolge.
fahrantrieb
Entfernen Sie die hintere Keilriemenabdeckung
(Pos. 1), um Zugang zum Keilriemen zu bekommen
1
Entfernen Sie die hintere Keilriemenführung (Pos.2).
Entfernen Sie die Schraube des Scherenmechanismus
der Keilriemenführung (siehe linke Bilder Pos. 1 & 2)
Nun können Sie den Keilriemen entnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
montiert sind, so wird sichergestellt, dass
die Keilriemen stehen bleiben, wenn nicht
verbogen werden, um den Keilriemen zu
19
2
stellen sie sicher, das beide
Keilriemenführungen wieder korrekt
eingekuppelt ist.
Die Keilriemenführungen dürfen nicht
wechseln.
1
