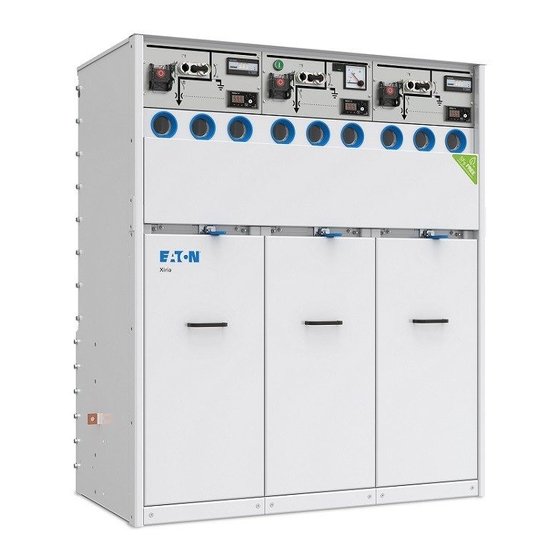

Kurzanleitung zur Bedienung Xiria und Xiria E (DE)
Bedienfeld Leistungsschalter (VLS)

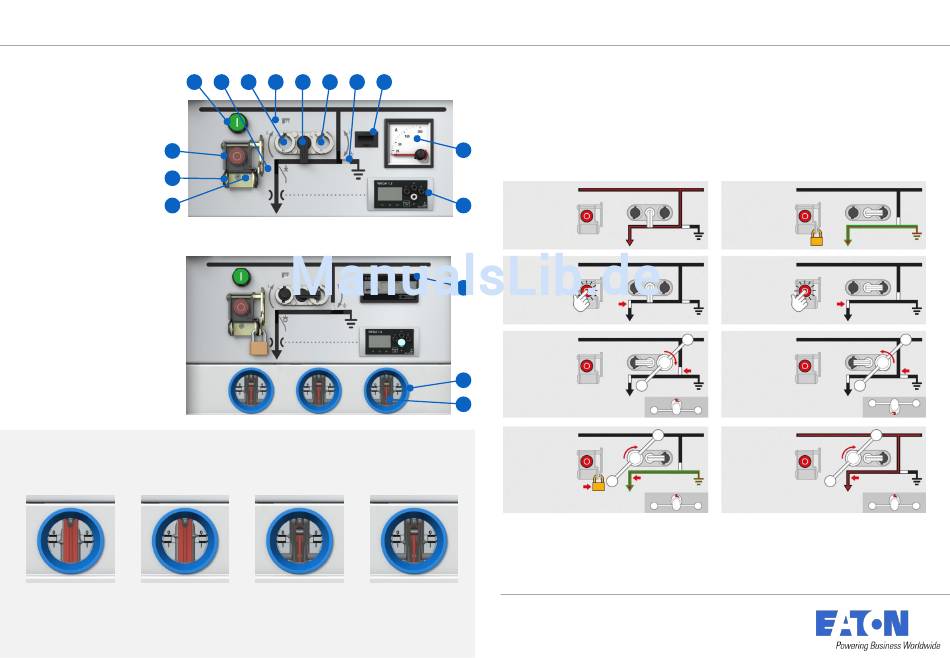

Übersicht Bedienelemente
1. Verriegelung der Erdungsposition durch
ein Bügelschlosses (max. 12 mm)
2. Verriegelung Ausschalt-Druckknopf
durch ein Bügelschlosses
3. Ausschalt-Druckknopf mit
anti-reflex Abdeckung
4. Elektrischer Einschaltdruckknopf
3
(Optional)
5. Positionsanzeiger des
Vakuumschalters 2
6. Bedienungsöffnung Vakuumschalter
1
7. Funktionsindikator Schalter
8. Verrieglungsknopf
9. Bedienungsöffnung Umschalter
Bedienfeld Lastschalter (VLT)
10. Positionsanzeiger des Umschalters
11. Ausgelöstmelder VLS (Optional)
12. Amperemeter VLS (Optional)
13. Kabelseitige Spannungsanzeiger
14. Kurzschlussanzeiger VLT (Optional)
15. Sichtfenster
16. Feuchtigkeitsindikator
17. Türverrieglung
18. Verrieglungschere
Sichtbare Erdungsposition
Die Position des Umschalters und die Position des Vakuumleistungs- bzw. des
Lastschalters ist durch das Sichtfenster (14) mit Hilfe einer Taschenlampe erkennbar.
Betriebsposition Schalter AUS
Vakuumschalter EIN Vakuumschalter AUS
Umschalter mit Sammel- Umschalter mit Sammel-
schiene verbunden schiene verbunden
4 5 6 6 7 8 9 10
Neutrale Position Erdungsposition
VakuumschalterAUS Vakuumschalter EIN
Umschalter mit Erde Umschalter Erde
verbunden verbunden
Dokument 994.591 F
(Zusammenfassung der Bedienungsanleitung 994.586 G01)
Bitte folgen Sie dem Blindschaltbild an der Front
11
Handbedienung
Der Umschalter (8) kann nur betätigt werden wenn sich der Vakuumlast- oder
Leistungsschalter (6) in der Aus - Position (5) befindet. Der Vakuumschalter wird mit
dem Druckknopf (3) ausgeschaltet. Die Bedienung des Umschalters erfolgt mit dem
Bedienungshebel (drehen bis zur Endstellung).
12
Von Betriebsstellung nach Kabelerdung
Betriebsposition
13
1
Ausschalten
VLS / VLT
14
2
Trennen der
Sammelschiene
(Neutrale Position)
15
16
3
Einschalten
VLS / VLT
(Erdungsposition)
Motorbedienung
Der Vakuumlasttrenn- oder Leistungsschalter (6) kann elektrisch durch Motorantrieb
eingeschaltet werden, wenn sich der Verriegelungsknopf (7) in der mittleren Position
befindet (Vertikal). Das Einschalten erfolgt dann über den Einschaltdruckknopf (4).
www.eaton.eu/xiria
Tel. +31 74 2469111
Service Tel. +31 74 2466888
Von Kabelerdung nach Betriebsstellung
Erdungsposition
mit Schloss
1
Kabelerdung
ausschalten
(Neutrale Position)
2
Umschalter in
Stellung
Sammelschiene
bringen
3
Einschalten
VLS / VLT
(Betriebsposition)
www.eaton.eu/xiria-e
