Verwandte Anleitungen für BOMANN WA 5814
Inhaltszusammenfassung für BOMANN WA 5814

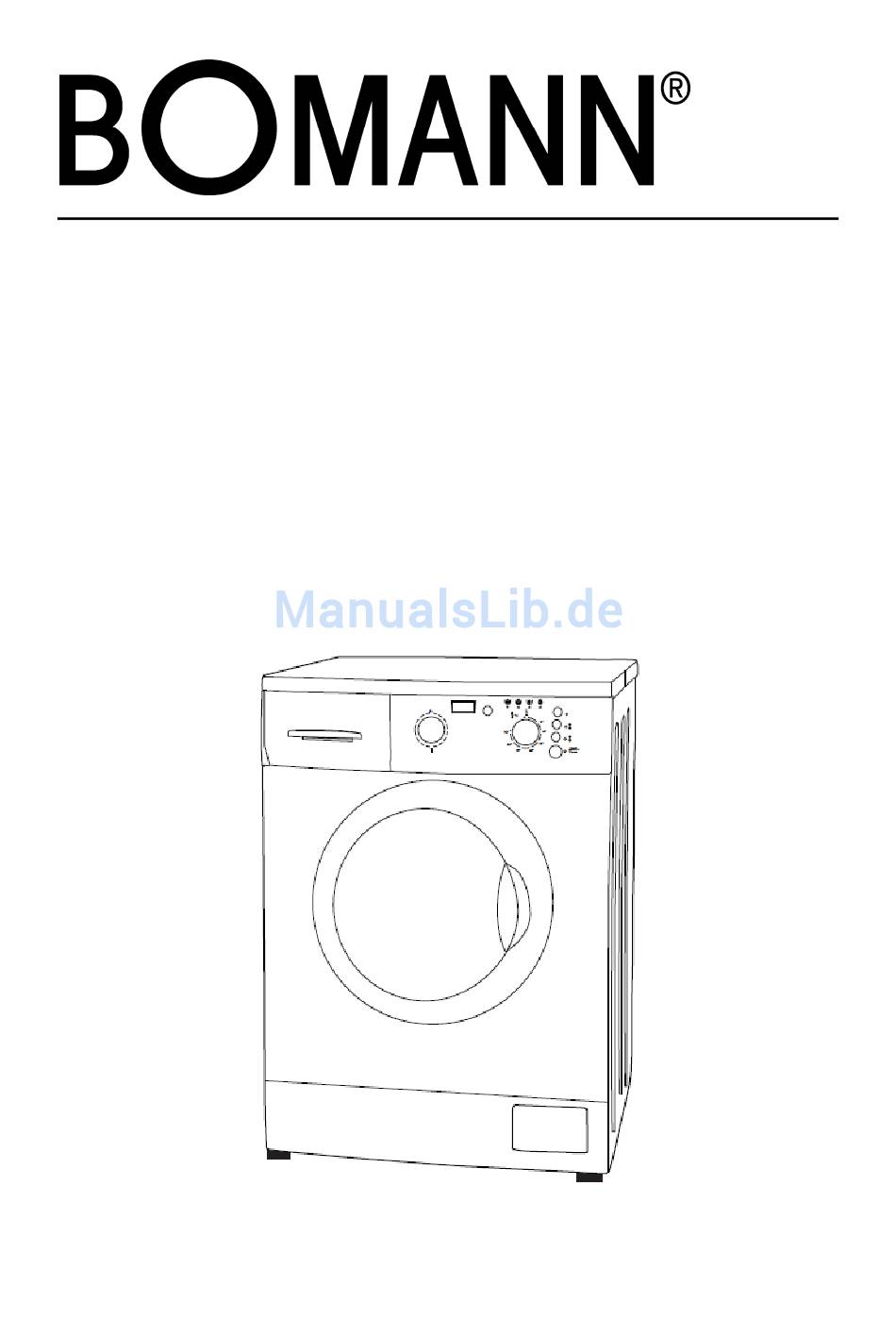

- Seite 1 Gebrauchsanweisung HAUSHALTS- WASCHMASCHINE WA 5814 Bitte Anleitung lesen und gut aufbewahren! 09/2013...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS EINLEITUNG WICHTIGE GEBRAUCHS- UND SICHERHEITSHINWEISE ENTSORGUNG VON ALTGERÄTEN GERÄTEBESCHREIBUNG Lieferumfang Technische Daten INSTALLATION Transportsicherungen entfernen Aufstellen Wasseranschluss Stromanschluss INBETRIEBNAHME/BETRIEB Vor der ersten Inbetriebnahme Bedienblende Waschprogrammtabelle Waschmaschine starten Programmende TIPPS ZUR ENERGIEEINSPARUNG WARTUNG UND PFLEGE Reinigung und Pflege Reparaturen Kundendienst/Garantiebedingungen INLEITUNG Vielen Dank, dass Sie sich für unser Gerät entschieden haben. - Seite 3 Biegen Sie das Anschlusskabel nicht übermäßig und setzen Sie es auch keinem schweren Druck aus. Benutzen Sie das Anschlusskabel / Steckdose / Stromstecker nicht, falls diese Teile beschädigt sind. Mögliche Explosionen Platzieren Sie keine brennbare Flüssigkeit, wie z.B. Benzin, Kraftstoff oder Alkohol im Gerät oder in dessen Nähe.
-
Seite 4: Entsorgung Von Altgeräten
Nicht auf das Gerät klettern, und keine schweren Gegenstände / Heizkörper oder mit Wasser / Flüssigkeiten gefüllte Gegenstände auf das Gerät stellen, da dadurch die Oberfläche und Plastik- teile verformt werden könnten. Vor der Inbetriebnahme müssen die Transportsicherungen von der Geräterückseite entfernt wer- den, anderenfalls kann es während des Betriebs zu schwerwiegenden Schäden kommen (s. -
Seite 5: Gerätebeschreibung
Zubehör Bezeichnung Wasserzulauf- Schlauch- schlauch halterung Transportbolzen- Bedienungs- Kappen anleitung Technische Daten Modell WA 5814 Standgerät Bauart 1.400 U/Min Schleuderdrehzahl Fassungsvermögen 8 kg Energieeffizienzklasse – Wascheffizienzklasse – Schleudereffizienzklasse A+++ - A - B 11.066 L / 188 kWh gew. Jahresverbrauch 58 / 74 dBA Betriebsgeräusch Waschen / Schleudern... -
Seite 6: Installation
NSTALLATION Transportsicherungen entfernen Vor der Benutzung der Waschmaschine müssen die Transportsicherungsbolzen auf der Geräterück- seite entfernt werden. ACHTUNG: Transport- Sollten die Transportbolzen nicht entfernt sicherungen werden, könnte es während des Betriebs zu schwerwiegenden Schäden kommen. Lösen Sie die Bolzen mit einem Schraubenschlüssel und entfernen Sie diese (Abb. 1 – 3). Setzen Sie die mitgelieferten Transportbolzen-Kappen ein (Abb. -
Seite 7: Wasseranschluss
Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet werden kann. Ein Abstand zur Wand von ca. 10 cm ist erforderlich. Der Netzstecker muss frei zugänglich sein. Kabel und Schläuche dürfen nicht gequetscht werden. Einstellen der Standfüße Achten Sie auf festen, waagerechten Stand des Gerätes. -
Seite 8: Stromanschluss
Den Ablaufschlauch können Sie auf verschiedene Weise anschließen: 1. Hängen Sie den Ablaufschlauch in eine Spüle oder in den Ausguss ein. 2. Anschließen an das Abflussrohr der Spüle. 3. Schließen Sie den Schlauch direkt am Abflussrohr an. 1. Bei Erstbenutzung des Abflussstutzens, entfernen Sie alle vorhandenen Blindstopfen. Stecken Sie den Ablaufschlauch auf den Stutzen und sichern Sie ihn mit einem Clip o. -
Seite 9: Inbetriebnahme/Betrieb
WARNUNG: Ein unsachgemäßer Anschluss des Geräte-Erdungskabels kann zu einem elektrischen Schlag führen. Wenden Sie sich an einem qualifizierten Elektriker oder einen Kundendienstmitarbeiter, wenn Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß geerdet ist. Verändern Sie den mit dem Gerät mitgelieferten Netzanschlussstecker nicht. Wenn der Netzste- cker nicht richtig in die Netzsteckdose passt, lassen Sie durch einen qualifizierten Elektriker eine geeignete Netzsteckdose einbauen. - Seite 10 Richtiges Waschmittel wählen Benutzen Sie „gering schäumendes“ Waschpulver für Waschmaschinen entsprechend Fasertyp (Baumwolle, Synthetik, gefütterte oder Wollprodukte), Farbe, Waschtemperatur und Verschmut- zung. Anderenfalls kann übermäßige Schaumbildung zum Überlaufen führen. Bleichmittel sind alkalisch und können Ihre Kleidung beschädigen, nutzen Sie möglichst kein Bleichmittel.
-
Seite 11: Bedienblende
HINWEIS: Die Waschmaschine verfügt über ein automatisches Sensorsystem, das die Wäsche während des Schleuderns ausbalanciert. Um Schäden an der Maschine zu verhindern, balanciert die Maschine das Gleichgewicht aus durch eine Verlängerung des Schleudervorgangs oder einer Verrin- gerung der Schleuderumdrehungen, wenn das System ein Ungleichgewicht oder Schwingungen fest- stellt. - Seite 12 Spülstopp Kein Abpumpen oder Schleudern in dieser Funktion nach dem letzten Waschgang. Die Wäsche bleibt im Wasser liegen. Dadurch wird die Faltenbildung reduziert, wenn die Wäsche nicht sofort nach Programmende aus der Trommel genommen wird. Durch drücken der ‛Start/Pause’-Taste wird der Abpump- und Schleudervorgang gestartet. Bitte beachten Sie: Sollen Falten vollständig beseitigt werden, so muss gebügelt werden.
-
Seite 13: Waschprogrammtabelle
Zusatzoptionen von den angegebenen Werten abweichen. Optionen max. wählbare wählbare Schleuderdrehzahl Tempera- Programm Zeit (Min) (U/min) von bis ° C WA 5814 135/135/135/150/135/150/ X X X X Baumwolle kalt - 90° C 1400 155/155 Baumwolle 162/162/162/177/177/182/ X X X X kalt –... -
Seite 14: Waschmaschine Starten
Schleuder-Taste (3). Die Schleuderdrehzahl kann je nach Modell wie folgt gewählt und eingestellt werden: WA 5814: 0=Schleuderstopp -400 -600 -800 -1.000 -1.200-1.400 U/min In der Einstellung 0=Schleuderstopp erfolgt kein Schleudern. Je höher die Drehzahl, desto trockener die Wäsche; jedoch auch mehr Geräuschentwicklung. -
Seite 15: Programmende
Spülen+, Spülstopp, Vorwäsche, Einweichen Bitte beachten Sie: Die Optionen sind nicht für alle Waschprogramme verfügbar. Max. 2 Optionen können dazu gewählt werden. Drücken Sie ‘Start/Pause‘ Taste, um das Programm zu starten. Änderung eines Waschprogramms Zur Änderung eines laufenden Waschprogramms, drücken Sie die ‛Start/Pause-Taste‘ (6) und stellen Sie den Programmwahlschalter auf Position ‘Aus‛. - Seite 16 che Substanzen nicht mit den Geräteteilen in Kontakt bringen. Keine scheuernden Reinigungsmit- tel verwenden. Reinigung des Waschmaschinengehäuses Eine sachgemäße Wartung der Waschmaschine verlängert die Nutzungsdauer. Reinigen Sie das Gehäuse mit wenig Neutralreiniger, falls notwendig. Trocknen Sie es mit einem weichen Tuch. Über- laufendes Wasser wischen Sie bitte gleich mit einem feuchten Tuch auf.
-
Seite 17: Reparaturen
1. Nach dem Ziehen des Netz- 2. Stellen Sie eine flache Schale 3. Drehen Sie den Verschluss steckers, öffnen Sie die untere unter die Klappe um mögliches der Fremdkörperfalle nach links. Abdeckblende wie dargestellt. auslaufendes Wasser aufzufan- Achten Sie auf auslaufendes gen. -
Seite 18: Kundendienst/Garantiebedingungen
6. Der Endkunde hat dem Kundendiensttechniker den freien Zugriff zu dem defekten Gerät zu ermög- lichen. Evtl. Kosten, die dadurch anfallen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Endkunden. 7. Alle durch BOMANN zu erbringenden Leistungen bedürfen einer Prüfung bzw. den Einsatz eines 09/2013... - Seite 19 Bei Verletzung von Leben, Körper oder Gesundheit ist die Haftung nur dann ausgeschlossen, wenn der Schaden nicht auf einer fahrlässigen Pflichtverletzung der C. BOMANN GmbH oder einer vorsätz- lichen oder fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen beruht. Bitte sorgfältig aufbewahren!
- Seite 20 ECHNISCHE ATEN FÜR AUSHALTS ASCHMASCHINEN Delegierte Verordnung (EU) Nr. 1061/2010 Brand Bomann Modell WA 5814 Nennkapazität 8 kg Energieeffizienzklasse A+++ Verbrauchsdaten Jährlicher Energieverbrauch 188.0 Energieverbrauch Standardprogramm - Baumwolle 60° C bei vollständiger Beladung 0.92 - Baumwolle 60° C bei Teilbefüllung 0.97...
- Seite 21 09/2013...
- Seite 22 C. Bomann GmbH Internet: www.bomann.de 09/2013...
