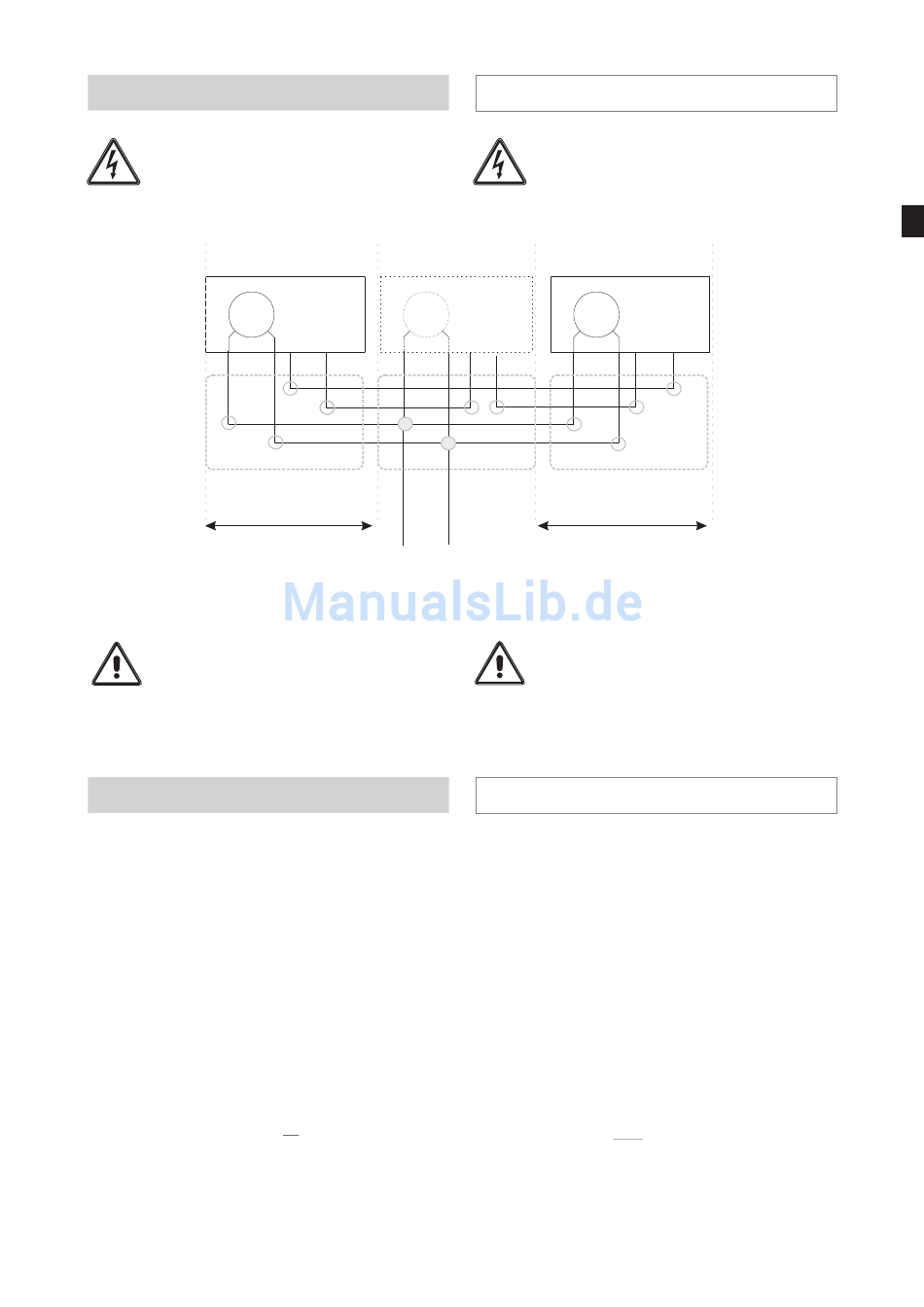

Elektrischer Anschluss
Leitungsverlegung und elektrischer Anschluss nur
durch zugelassene Elektrofirma.
Die Anschlussleitungen dürfen weder auf Zug,
Verdrehung, Quetschung noch auf Abscherung
belastet werden. Gültige Bestimmungen (siehe Seite 2)
beachten.
(bis max. 16 Antriebe)
(up to maximum 16 drives)
M
=
bl
br
Abzweigdose
junction box
Maximale Leitungslänge 20 m
maximum line length 20m
Kabel-Anschluss-Farben pro Antrieb
Ader 1 = braun (br)
Ader 2 = blau (bl)
Ader 3 = weiss (ws)
Ader 4 = schwarz (sw)
Weitere Anschlussinformationen entnehmen Sie den
Plänen der Steuerzentralen.
Montagekontrolle / Funktionstest
Nach erfolgter Montage: Antriebe durch 2-maligen
Probelauf testen.
Dabei Fenster und Antriebe genau beobachten.
Antriebe müssen rechtwinklig zum Fenster laufen.
Antriebe dürfen in keiner Stellung am Baukörper anschlagen oder
diesen berühren.
Fehlerursache
Die Störungsanzeige in der Steuerzentrale leuchtet?
Bei 3-Draht-Anschluss: die Überwachungsdioden sind falsch
eingeklemmt oder fehlen; bei 2-Draht-Anschluss: Linienabschluss
fehlt oder Motorsicherung defekt.
Laufen die Antriebe gegensinnig der Laufrichtung: Adern blau
und braun bzw. 1 und 2 tauschen.
Lastabschaltung spricht nicht an: Adernquerschnitt prüfen,
Kapazität der Stromversorgung mit der Gesamtstromaufnahme
der Antriebe vergleichen (siehe Techn. Daten). Spannung
messen: Spannung am Antrieb darf
Die Abbildung der bauseitigen Leistung ist schematisch und unverbindlich. Sie ersetzt nicht die erforderliche Detailplanung! Gültig vom Ausgabedatum bis zur Neuauflage.
The illustration of the installation on site is only a scheme and not binding. It does not replace the required detailed plans. Valid from printing date until the next edition.
1. Antrieb
weitere Antriebe
1. drive
more drives
M
=
ws
sw
bl
br
Abzweigdose
junction box
-
+
nie
kleiner als 20 V sein.
Electrical connection
Laying of cables and electrical connection
should only be carried out by an approved
electrical company.
The power cables must not be strained by
tension, twisting, squashing or by shearing off.
Follow the valid regulations (see page 2).
letzter Antrieb
last drive
M
=
ws
sw
bl
br
Abzweigdose
junction box
Maximale Leitungslänge 20 m
maximum line length 20m
Cable connection colours per drive
24 V DC (-15 % / +25 %)
Lead 1 = brown (br)
Lead 2 = blue (bl)
Lead 3 = white (ws)
Lead 4 = black (sw)
See the plans for the control centres for further
Information on connections.
Fitting check / Function test
When fitting has been carried out: Check the drives by
test running twice.
When doing so, pay exact attention to windows and drives.
Drives must run at right angles to the window.
Drives must not hit the structure in any position or come into
contact with it.
Cause of fault
Fault indicator lights up in the control centre?: Where there is a 3-
wire-connection: The monitoring diodes are clamped incorrectly
or are missing; In the case of 2-wire connection: Line end missing
or motor fuse faulty.
The drives are running against the direction of run: Swap blue
and brown leads or 1 and 2.
Load switch off does not trigger: Check lead cross-section,
compare power supply capacity with the overall power
consumption (see Technical Specification). Measure voltage:
Voltage on the drive must
never
ws
sw
be less than 20 V.
D
GB
7
