Ausgabe: 5
Gültig ab: 24.09.2008
Zum Öffnen und Schließen von Fensterflügeln, Lichtkuppeln und Dachflächenfenster im Synchronbetrieb (max. 16 Antriebe)
For opening and closing casements, dome lights and skylights in synchronous operation (max. 16 drives)

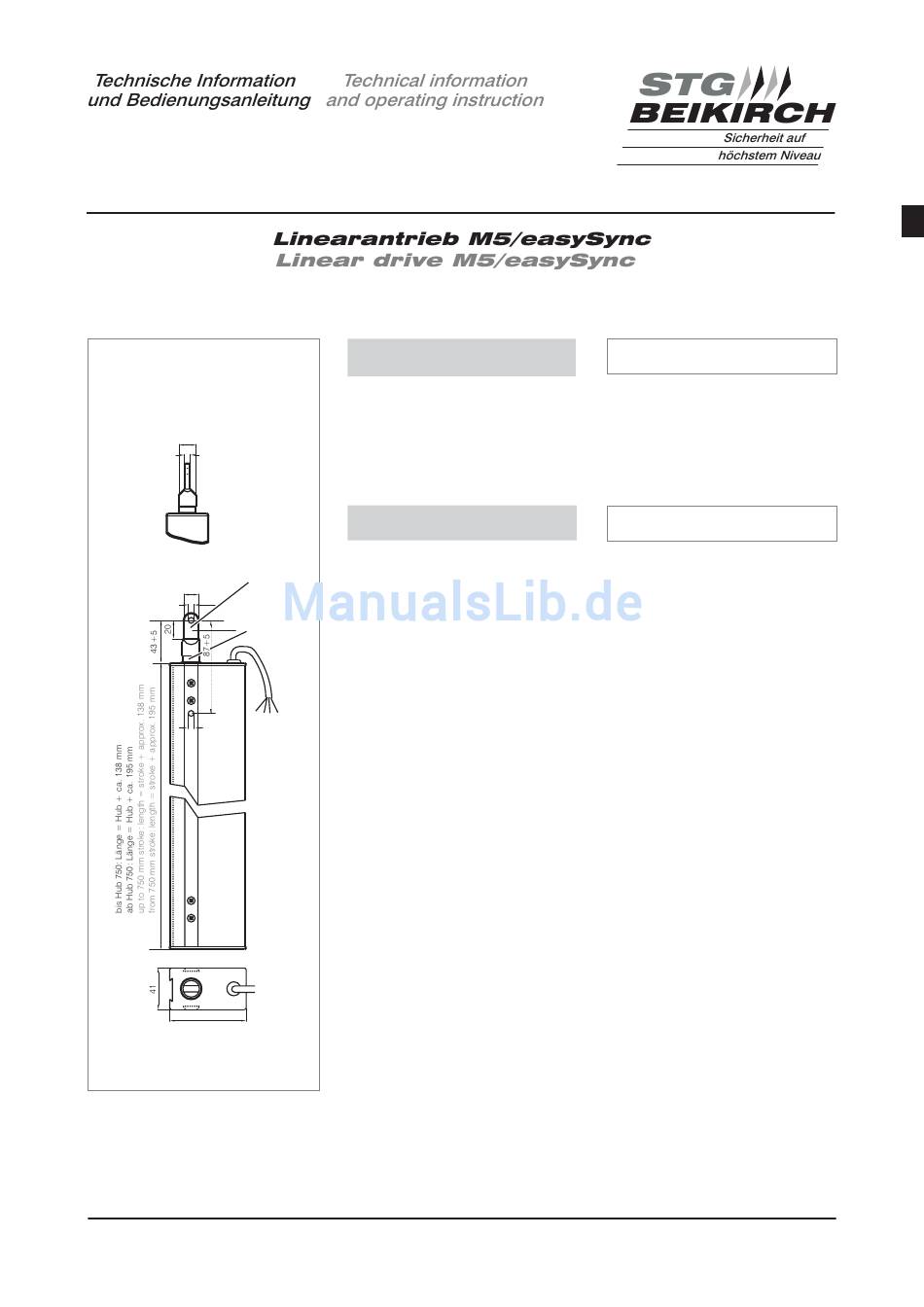

Technische Maße
Technical measures
Ø 18
6
Augen-
schraube
16
mit Bohrung
6,2
eyebolt
Schubrohr
slide tube
br bl w s
6,1
br bl w b
Kabelaustritt
Motor
cable outlet
motor
83
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Datei: Ti_M5_easySync_dt_engl.cdr
ArtNr: 25000034
Version: 5
valid from: 24.09.2008
Einsatzbereich
Für Rauchabzug und Lüftung in
Dachschrägen z. B.:
Dachflächenfenster oben oder unten
auswärts, Dachklappen unten auswärts
und in der senkrechten Fassade z. B.:
Klappfenster unten auswärts
Besonderheiten
•
automatische Synchronisation aller
Antriebe ohne zusätzliche externe
Synchronsteuerung
•
max. können 16 Antriebe pro Gruppe
synchronisiert werden
•
vielfältige und einfache Montage-
möglichkeiten durch untere und seitliche
Klemmführungen über die gesamte
Antriebslänge
•
Kabelaustritt auf der Motorkopf
Schubrohrseite
•
kompakter Antrieb im Rechteck-
Aluminiumprofil ohne störende
Anbauteile, dadurch besonders
formschönes Aussehen
•
bis max. 650 N Druck-/Zugkraft
•
automatisches Abschalten beim
Erreichen der Endposition
•
mit integrierter elektronischer Last-
abschaltung, dadurch immer dichtes
Schließen der Fensterklappen, keine
Endschalterjustierung notwendig
•
wartungsfrei durch Dauerschmierung
•
staubdicht und spritzwassergeschützt
(Schutzart IP 54)
•
Profilenden mit Kunststoff-Endkappen
Abgedichtet
•
Mantel- und Schubrohr aus
Aluminiumlegierung, dadurch
korrosionsfrei
Please keep these operating instruction for future reference and maintance.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten.
Area of application
For smoke and heat extraction and
ventilation for use in pitched roofs e.g.:
Skylights top or bottom outwards,
hinged windows bottom outwards
and the vertical façade e.g.:
hinged windows bottom outwards
Features
• automatic synchronisation of all drives
without additional external synchronous
control
•
a maximum of 16 drives are
synchronised per group
• varied and easy fitting possibilities
thanks to bottom and side clamping
slides over the whole of the drive length
•
cable outlet on the motor head slide
tube side
•
compact drive in rectangular aluminium
profile without interference from
attachments, this leads to a particularly
elegant appearance
• up to maximum 650 N pressing/tractive
force
• automatic switch off when the end
position is reached
•
with integrated electronic load switch
off that always leads to the hinged
windows closing tightly, no adjustment
of the limit switch required
•
maintenance free thanks to continuous
lubrication
• Protected from spray water and dust-
tight (type of protection IP 54)
• profile ends sealed with plastic end
caps
• sheath and slide tube made from
aluminium alloy and thus free from
corrosion
Subject to technical modifications.
