Abschnitt 3
REU615 Standardkonfigurationen
44
X130_BI1_PRIMARY_VT_FUSE_BLOWN
X130_BI1_PRIMARY_VT_FUSE_BLOWN
X130_BI1_PRIMARY_VT_FUSE_BLOWN
PHPTUV1_OPERATE
PHPTUV2_OPERATE
PHPTUV3_OPERATE
GUID-DAF89708-AABD-4D0E-B07B-1097F3D78495 V1 DE

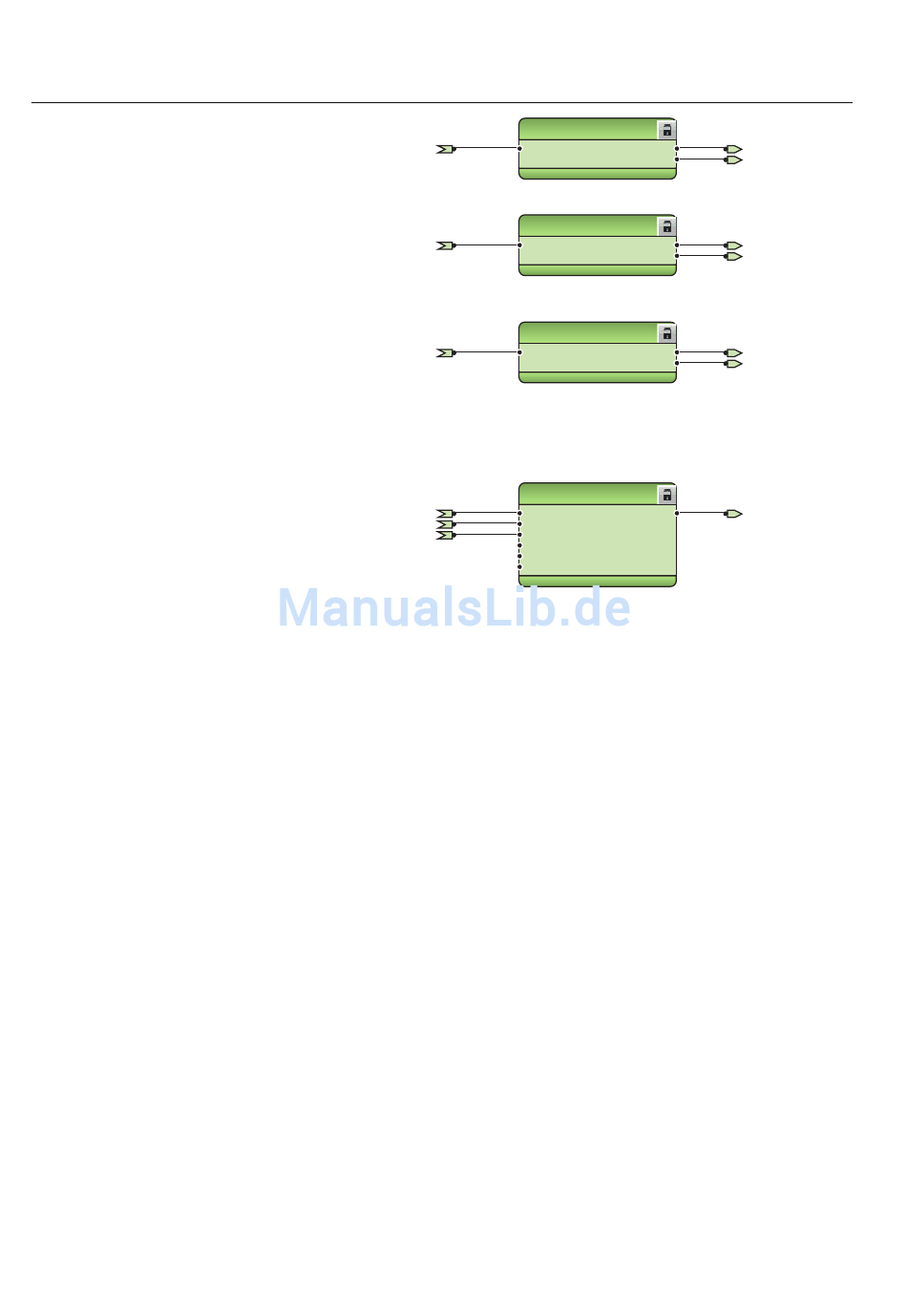

Abb. 17:
Funktion für den Unterspannungsschutz
Es stehen vier Funktionen für den Spannungsungleichgewichtschutz zur Verfügung:
zwei Stufen für den Unterspannungsschutz (Mitsystem) PSPTUV und zwei Stufen für
den Spannungsunsymmetrieschutz NSPTOV. Unsymmetrieschutzstufen werden
blockiert, wenn im Spannungswandler ein Automatenfall erkannt wird.
PHPTUV1
BLOCK
OPERATE
START
PHPTUV2
BLOCK
OPERATE
START
PHPTUV3
BLOCK
OPERATE
START
OR6
B1
O
B2
B3
B4
B5
B6
1MRS757686 B
PHPTUV1_OPERATE
PHPTUV1_START
PHPTUV2_OPERATE
PHPTUV2_START
PHPTUV3_OPERATE
PHPTUV3_START
PHPTUV_OPERATE
REU615
Anwendungs-Handbuch
