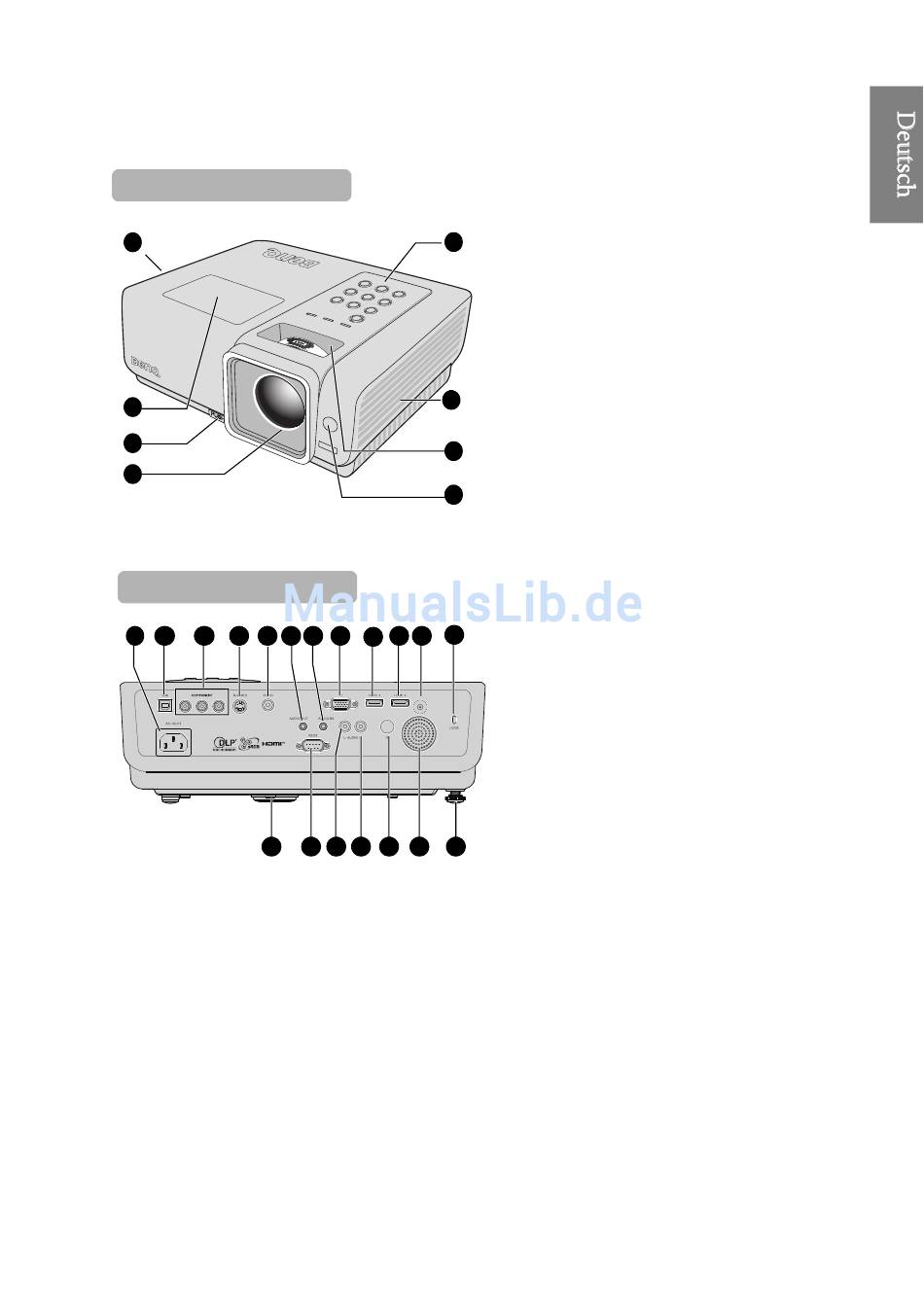

Außenansicht des Projektors
Vorder-/Oberseite
1
2
3
4
Rück-/Unterseite
9
10
11
12
13
27
5
6
7
7
8
20
14
15
16
17 18 19
12V TRIGGER
26
25
24
23
22
21
1.
Lüftungsöffnung (Auslass für heiße
Luft)
2.
Lampenabdeckung
3.
Schnellverriegelungstaste
4.
Projektionslinse
5.
Externes Bedienfeld
(Siehe
"Projektor" auf Seite 10
Einzelheiten.)
6.
Lüftungsöffnung (Zuluft für kühle
Luft)
7.
Fokus- und Zoomring
8.
Vorderer IR-Fernbedienungssensor
9.
Netzkabelanschluss
10.
USB-Eingang
11.
COMPONENT-Eingänge
12.
S-VIDEO-Eingang
13.
VIDEO-Eingang
14.
AUDIO-Ausgang
15.
AUDIO-Eingang
16.
PC-Eingang
17.
HDMI 1-Eingang
18.
HDMI 2-Eingang
19.
12 V-Auslöser
(Bei Verwendung einer
motorbetriebenen Leinwand - 12
VDC, 200 mA)
20.
Aussparung für Kensington-Schloss
(Diebstahlschutz)
21.
Einstellfuß auf Rückseite
22.
AUDIO-Lautsprecher
23.
IR-Empfänger
24.
AUDIO-Eingang (rechts)
25.
AUDIO-Eingang (links)
26.
RS-232-Kontrollanschluss
27.
Schnellspannfuß
für
Einleitung
9
