5.3 Systemaufbau über PROFINET IO mit RF180C, FB45/PIB
Erfassung und Ausgabe von Erkennungswerten in einer PROFINET IO-Umgebung
Bild 5-2
Systemeigenschaften
● Die PROFINET Anbindung erfolgt über die ASM-Schnittstelle des Lesegeräts und ein
RF180C.
● Über PROFINET besteht Verbindung zu einem Automatisierungssystem.
● Der Reader wird über PROFINET durch das Automatisierungssystem mit einem
Funktionsbaustein FB45/PIB gesteuert.
● Die Ergebnisausgabe erfolgt über PROFINET zum Automatisierungssystem.
● Die Stromversorgung des Lesegeräts erfolgt über ein RF180C (nur bei SIMATIC MV440).
● Die Triggerung des Readers erfolg wahlweise über Digital IO, ASM (PROFINET) oder
über die eingebaute Auto-Triggerfunktion.
● Über die Ethernet-Schnittstelle ist ein PC/PG für den Einrichtvorgang angeschlossen.
SIMATIC MV420 / SIMATIC MV440
Betriebsanleitung, 10/2012, A5E02371038-05
5.3 Systemaufbau über PROFINET IO mit RF180C, FB45/PIB

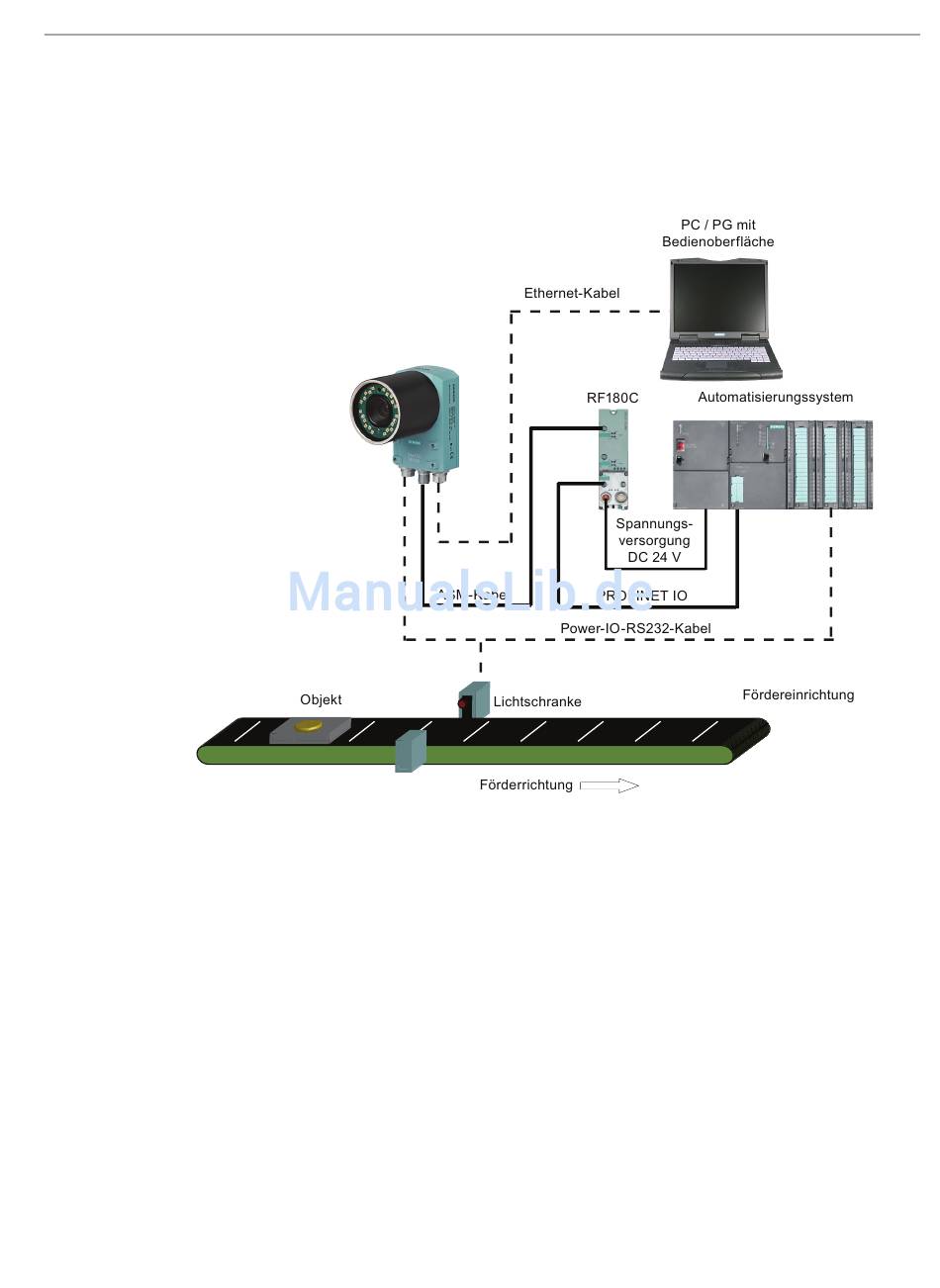

Beispiel: Systemaufbau über PROFINET IO mit RF180C und FB45/PIB
Netzwerk- und Systemeinbindung
