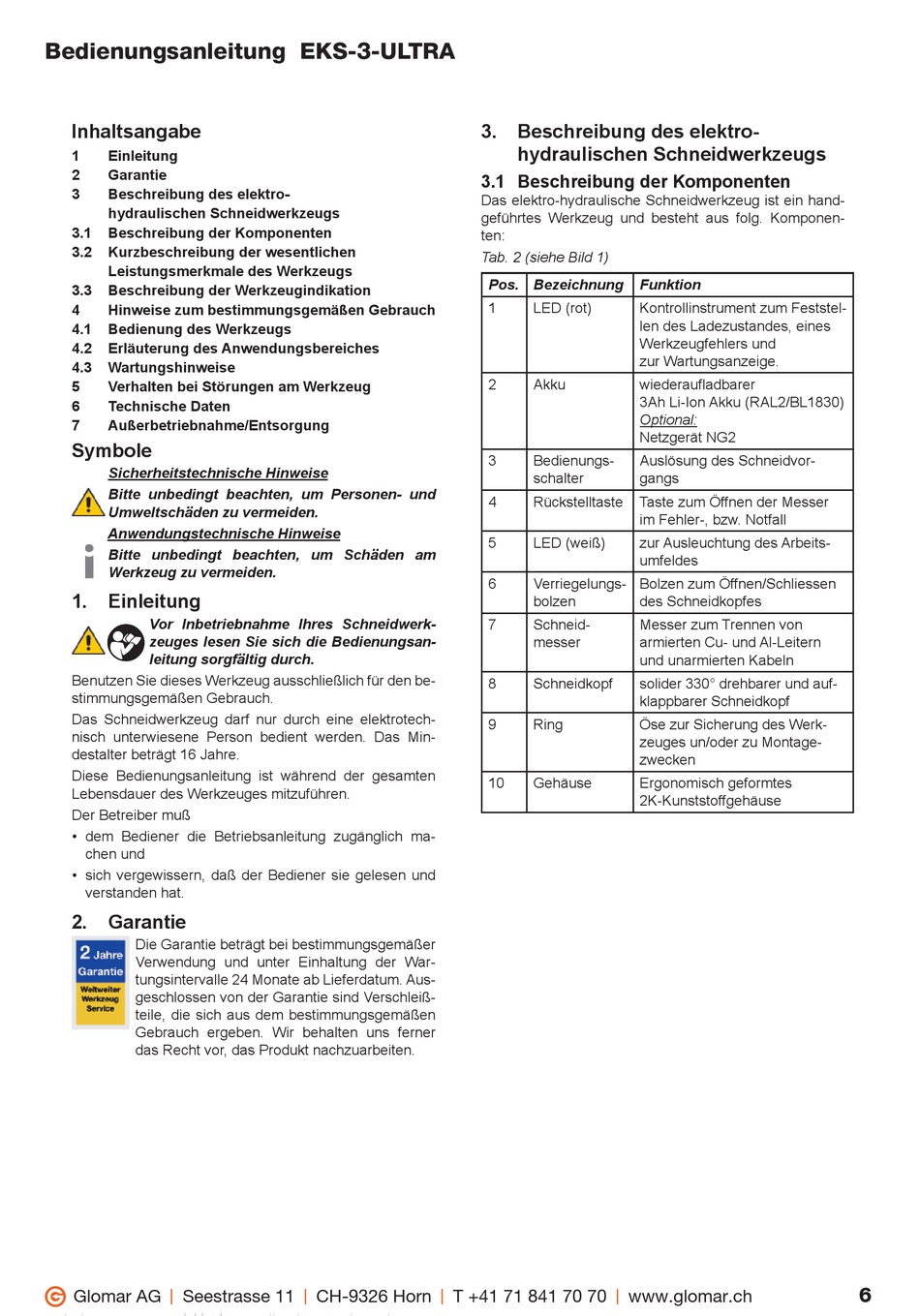

Bedienungsanleitung EKS-3-ULTRA
Inhaltsangabe
1
Einleitung
2
Garantie
3
Beschreibung des elektro-
hydraulischen Schneidwerkzeugs
3.1
Beschreibung der Komponenten
3.2
Kurzbeschreibung der wesentlichen
Leistungsmerkmale des Werkzeugs
3.3
Beschreibung der Werkzeugindikation
4
Hinweise zum bestimmungsgemäßen Gebrauch
4.1
Bedienung des Werkzeugs
4.2
Erläuterung des Anwendungsbereiches
4.3
Wartungshinweise
5
Verhalten bei Störungen am Werkzeug
6
Technische Daten
7
Außerbetriebnahme/Entsorgung
Symbole
Sicherheitstechnische Hinweise
Bitte unbedingt beachten, um Personen- und
Umweltschäden zu vermeiden.
Anwendungstechnische Hinweise
Bitte unbedingt beachten, um Schäden am
Werkzeug zu vermeiden.
1.
Einleitung
Vor Inbetriebnahme Ihres Schneidwerk-
zeuges lesen Sie sich die Bedienungsan-
leitung sorgfältig durch.
Benutzen Sie dieses Werkzeug ausschließlich für den be-
stimmungsgemäßen Gebrauch.
Das Schneidwerkzeug darf nur durch eine elektrotech-
nisch unterwiesene Person bedient werden. Das Min-
destalter beträgt 16 Jahre.
Diese Bedienungsanleitung ist während der gesamten
Lebensdauer des Werkzeuges mitzuführen.
Der Betreiber muß
• dem Bediener die Betriebsanleitung zugänglich ma-
chen und
• sich vergewissern, daß der Bediener sie gelesen und
verstanden hat.
2.
Garantie
Die Garantie beträgt bei bestimmungsgemäßer
Verwendung und unter Einhaltung der War-
tungsintervalle 24 Monate ab Lieferdatum. Aus-
geschlossen von der Garantie sind Verschleiß-
teile, die sich aus dem bestimmungsgemäßen
Gebrauch ergeben. Wir behalten uns ferner
das Recht vor, das Produkt nachzuarbeiten.
l
Glomar AG
Seestrasse 11
l
l
CH-9326 Horn
T +41 71 841 70 70
3.
Beschreibung des elektro-
hydraulischen Schneidwerkzeugs
3.1 Beschreibung der Komponenten
Das elektro-hydraulische Schneidwerkzeug ist ein hand-
geführtes Werkzeug und besteht aus folg. Komponen-
ten:
Tab. 2 (siehe Bild 1)
Pos. Bezeichnung
Funktion
1
LED (rot)
Kontrollinstrument zum Feststel-
len des Ladezustandes, eines
Werkzeugfehlers und
zur Wartungsanzeige.
2
Akku
wiederau adbarer
3Ah Li-Ion Akku (RAL2/BL1830)
Optional:
Netzgerät NG2
3
Bedienungs-
Auslösung des Schneidvor-
schalter
gangs
4
Rückstelltaste
Taste zum Öffnen der Messer
im Fehler-, bzw. Notfall
5
LED (weiß)
zur Ausleuchtung des Arbeits-
umfeldes
6
Verriegelungs-
Bolzen zum Öffnen/Schliessen
bolzen
des Schneidkopfes
7
Schneid-
Messer zum Trennen von
messer
armierten Cu- und Al-Leitern
und unarmierten Kabeln
8
Schneidkopf
solider 330° drehbarer und auf-
klappbarer Schneidkopf
9
Ring
Öse zur Sicherung des Werk-
zeuges un/oder zu Montage-
zwecken
10
Gehäuse
Ergonomisch geformtes
2K-Kunststoffgehäuse
l
www.glomar.ch
