Seite 2

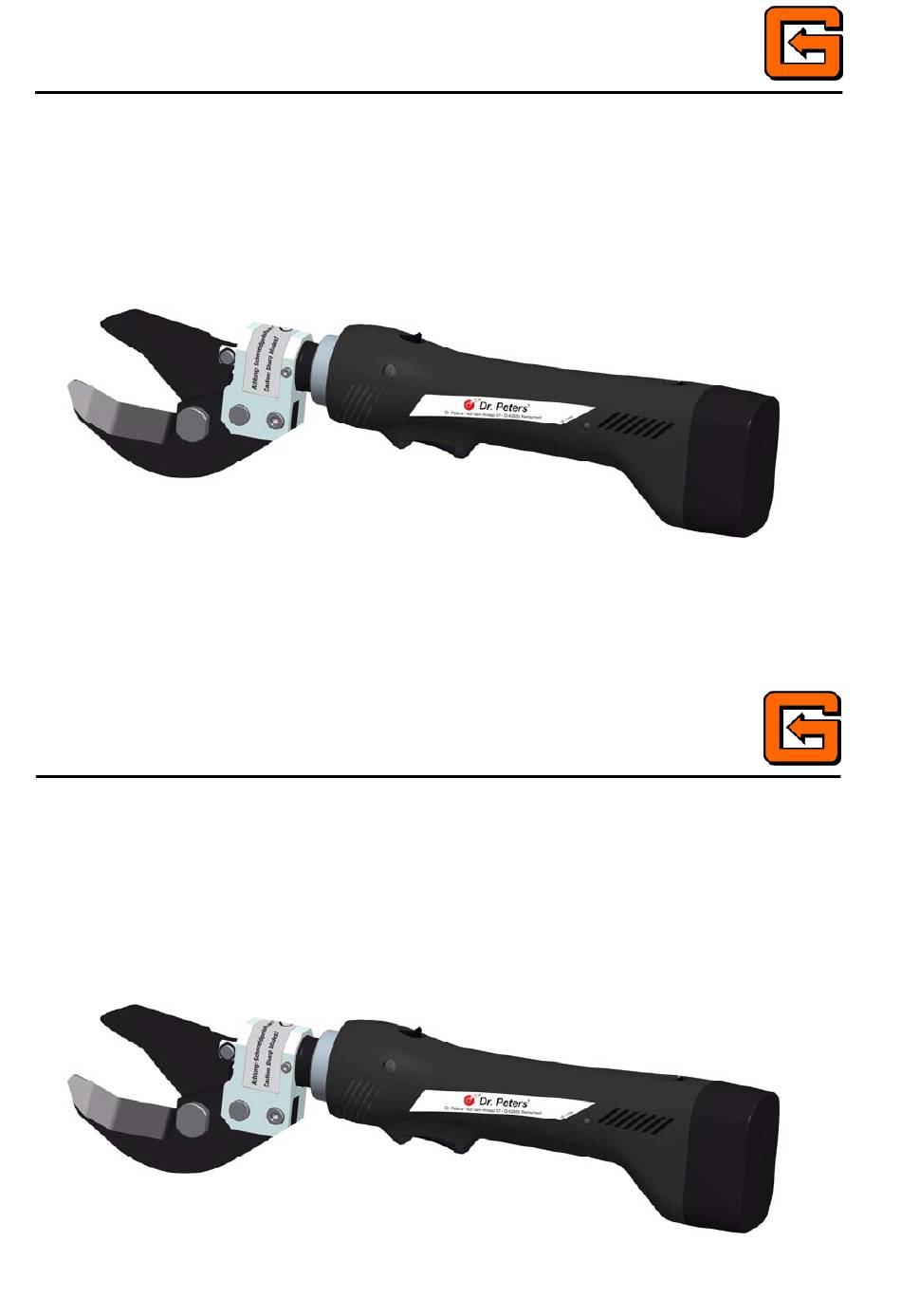

Bild 1 – EKS-11 MINI Bild 2 Bedienungsanleitung EKS XI F Seite 2 _______________________________________________________________________________________________________________________ Bild 1 – EKS XI F Bild 2...
MINI Bedienungsanleitung EKS-11 Seite 3 Bedienungsanleitung EKS-11 MINI _______________________________________________________________________________________________________________________ Bedienungsanleitung EKS-11 MINI Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des elektro-hydraulischen Schneidwerkzeuges 4.1. Beschreibung der Komponenten Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes 4.3. Beschreibung der Leuchtdiodenanzeige Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Werkzeuges 5.2.
Bedienungsanleitung EKS XI F Seite 4 Bedienungsanleitung EKS-11 MINI _______________________________________________________________________________________________________________________ Symbole Sicherheitstechnische Hinweise Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden. Anwendungstechnische Hinweise Bitte unbedingt beachten, um Schäden am Werkzeug zu vermeiden. 1. Einleitung Vor Inbetriebnahme Ihres Schneidwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch.
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 5 _______________________________________________________________________________________________________________________ 2. Aufschriften Auf dem Gehäuse finden Sie Aufkleber mit der Typbezeichnung, der Herstellerangabe und technischen Daten. Die Seriennummer befindet sich auf dem Gehäuse im Einschubschacht des Akkus. 3. Sachmängelhaftung Die Sachmängelhaftung beträgt bei bestimmungsgemäßer Verwendung und unter Einhaltung der Wartungsintervalle 12 Monate ab Lieferdatum.
Bedienungsanleitung EKS XI F Seite 6 _______________________________________________________________________________________________________________________ 4. Beschreibung des elektrohydraulischen Schneidwerkzeuges 4.1 Beschreibung der Komponenten Das hydraulische Schneidwerkzeug mit unserer Typbezeichnung EKS-11 MINI ist ein handgehaltenes Gerät und bestehen aus folgenden Komponenten: Tabelle 1 (siehe Seite 2) Pos.-Nr. Bezeichnung Funktion Bedienungs- Auslösung des Schneidvorgangs...
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 7 _______________________________________________________________________________________________________________________ 4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes - Das Gerät besitzt einen automatischen Rücklauf, der den Kolben nach Erreichen der max. Schneidkraft automatisch in die Ausgangslage zurückfährt. - Das Gerät ist mit einem Nachlaufstopp ausgerüstet, der den Vorschub des Kolbens nach Loslassen des Bedienungsschalters (Pos.-Nr.
Bedienungsanleitung EKS XI F Seite 8 Bedienungsanleitung EKS-11 MINI _______________________________________________________________________________________________________________________ 4.3. Beschreibung der Leuchtdiodenanzeige Die Leuchtdiode (Pos.-Nr. 9) dient in Verbindung mit der Steuerungselektronik zur Information über den Zustand des Akkus (Pos.-Nr. 7) und des Werkzeuges. Im einzelnen leuchtet die Diode in folgenden Fällen:...
Bedienungsanleitung EKS XI F Seite 9 Bedienungsanleitung EKS-11 MINI _______________________________________________________________________________________________________________________ 5. Hinweise zum bestimmungsgemäßen Gebrauch Vor Arbeitsbeginn sind alle aktiven, d.h. stromführenden Teile, im Arbeitsumfeld des Monteurs freizuschalten. 5.1. Bedienung des Werkzeuges Als erstes wird geprüft, ob der Kolben vollständig zurückgefahren ist. Bei Bedarf Rückstellschieber (Pos.
Schneidvorgang nach Durchtrennen des Kabels/Leiters manuell durch Betätigung des Rückstellschiebers (Pos. 2) zu unterbrechen. 5.2. Erläuterung des Anwendungsbereiches Bei dem elektrohydraulischen Schneidgerät EKS-11 MINI handelt es sich um ein handgeführtes Gerät zum Trennen von fein- und feinstdrähtigen Kabeln nach DIN EN 60228 (VDE 0295). Achtung Es dürfen keine verdichtete mehrdrähtige, bzw.
Bedienungsanleitung EKS XI F Seite 11 Bedienungsanleitung EKS-11 MINI _______________________________________________________________________________________________________________________ Achtung Bei zu intensivem Gebrauch kann es durch Erhitzung zu Schäden am Gerät kommen. Achtung Beim Betrieb des Gerätes kann es durch den eingebauten Elektromotor zur Funkenbildung kommen, durch die feuergefährliche oder explosive Stoffe in Brand gesetzt werden können.
Seite 12
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 12 _______________________________________________________________________________________________________________________ 3. Sowohl Akku als auch Ladegerät müssen vor Feuchtigkeit und vor Fremdkörpern geschützt werden. 4. Die Bolzenverbindungen, der Kolben und deren Führung sind leicht einzuölen. Die werkseitige Wartung der Maschine besteht aus Demontage, Reinigung, Austausch evtl.
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 13 _______________________________________________________________________________________________________________________ 5.4 Hinweis zur Verwendung des Akkus und des Ladegerätes Das Ladegerät vom Typ LG4F ist für 230 V/50-60 Hz ausgelegt. Neue Akkus müssen vor dem erst- maligen Gebrauch geladen werden. Zum Herausnehmen des Akkus muß die Akkuentriegelung (Pos.-Nr.
Seite 14
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 14 _______________________________________________________________________________________________________________________ Das Laden der Akkus darf nur in den vom Hersteller vorgeschriebenen Ladegeräten vorge- nommen werden. Der mini Akku kann auch in anderen Ladegeräten geladen werden. Laden Sie den Akku bei einer Raumtemperatur von 10°C bis 40°C. Wenn Sie einen heißen Akku (>65°C) aus einem kürzlich betriebenen Gerät oder einen, der längere Zeit in der Sonne...
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 15 _______________________________________________________________________________________________________________________ 5.5. Aufbewahrung und Transport Um das Schneidwerkzeug und das Ladegerät vor Beschädigungen zu schützen, müssen sie nach Gebrauch und nachdem sie gesäubert worden sind, in den Transportkoffer gelegt werden, der dann anschließend sicher zu verschließen ist. In diesem Koffer finden neben dem EKS XI F das Ladegerät und die Bedienungsanleitung platz.
Bedienungsanleitung EKS-11 MINI Bedienungsanleitung EKS XI F Seite 16 _______________________________________________________________________________________________________________________ 7. Außerbetriebnahme/Entsorgung Dieses Gerät fällt in den Geltungsbereich der Europäischen WEEE (2002/96/EG) und RoHS Richtlinien (2002/95/EG), die in Deutschland durch das Elektro- und Elektronikgerätegesetz (ElektroG) umgesetzt wurden. Die WEEE-Richtlinie schreibt die Sammlung und umwelt- gerechte Verwertung der Elektro- und Elektronik-Altgeräte vor.
Bedienungsanleitung EKS XI F Seite 17 _______________________________________________________________________________________________________________________ 8. Technische Daten EKS-11 MINI Gewicht ca. 1,7 kg (inkl. Akku) Schneidzeit 3 - 8 s max. Schneidkraft ca. 13 kN Schneidbereich Ø 32 mm (z.B. H05VV5-F, NYSLYÖ-JZ, 61G1,5) Akkuspannung: 9,6 V (RAM2) Akkukapazität:...
Handgeführtes batteriebetriebenes Elektrowerkzeug Typ EKS-11 MINI (I) CE ‘10 - Dichiarazione di conformità. Dichiariamo sotto la (D) CE ‘10- Konformitätserklärung. Wir erklären in alleiniger nostra esclusiva responsabilità che questo prodotto è conforme alle Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen seguenti norme e documenti normativi: oder normativen Dokumenten übereinstimmt:...
Seite 19
Handgeführtes batteriebetriebenes Elektrowerkzeug Typ EKS-11 MINI (GR) CE ‘10 - ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Με αναληψη (FIN) CE ‘10 - Todistus slandardinmukaisuudesta. Asiasta συνολικης δηλωνομε. οτι το πορον προιον συμϕωνει με τα vastaavana todistamme täten, että tämä tuote on seuraavien παρακατω ποοτυπα και με τα ηροτυηα ηου αναϕερονται...
