9. HP 01 und HP 02 – Unterhalb dieser Regler befindet sich je ein Kopfhöreranschluss mit
6,35 mm Klinkenbuchse (TRS). An den Kopfhöreranschlüssen liegt jeweils das in Scarlett
MixControl auf die analogen Ausgänge 1 & 2 bzw. 3 & 4 (als Stereopaar) geroutete Signal an.

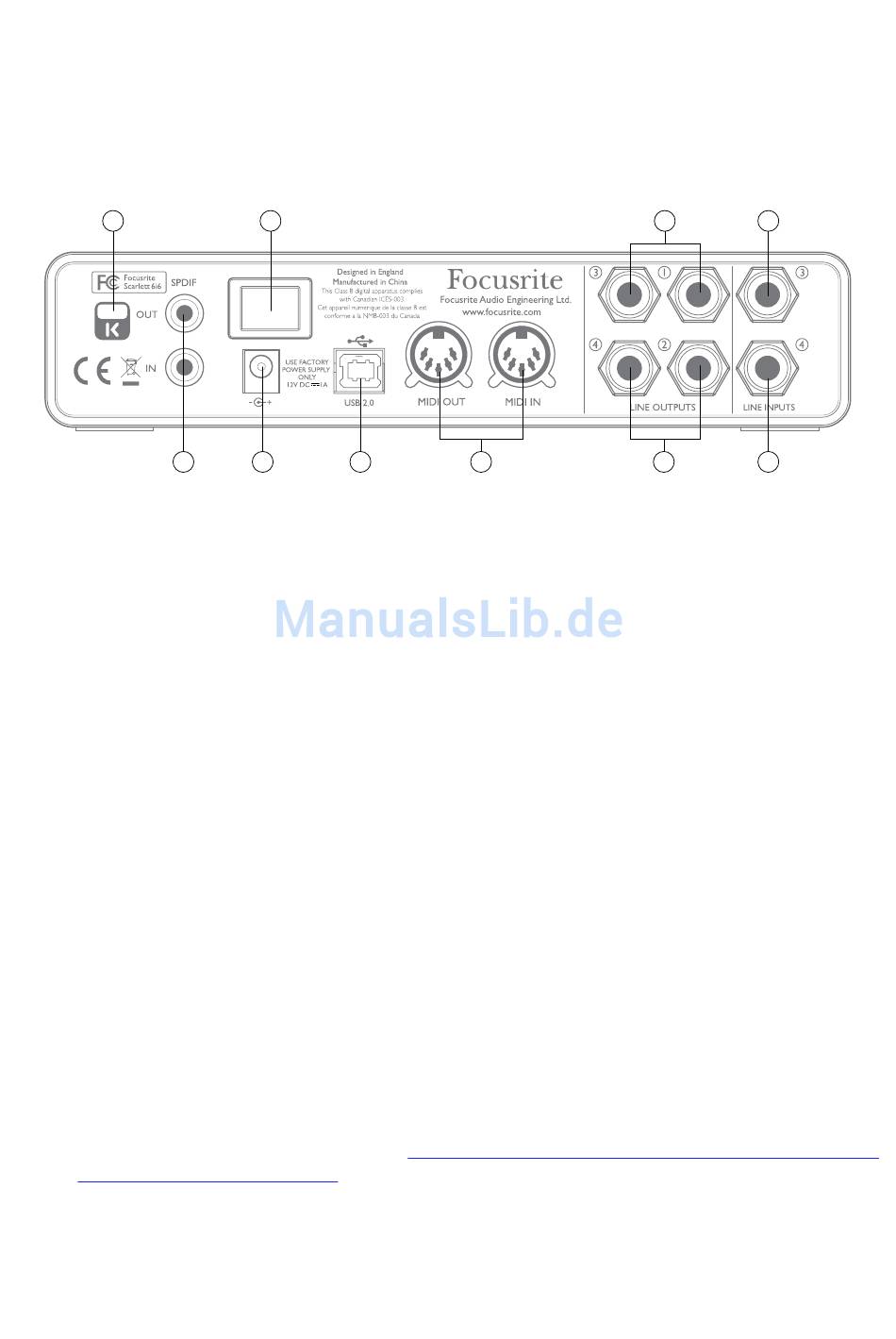

Rückseite
17
14
10. LINE INPUT 3 und 4 – Eingänge 3 und 4 Die Eingänge sind als symmetrische 6,35 mm
Klinkenbuchsen ausgelegt. Schließen Sie hier weitere Linequellen über 6,35 mm TRS-
(symmetrisch) oder TS-Klinkenstecker (unsymmetrisch) an.
11. LINE OUTPUTS 1 bis 4 – Vier symmetrische analoge Line-Ausgänge mit 6,35 mm
Klinkenbuchsen für symmetrische (TRS) oder unsymmetrische (TS) Klinkenkabel. Die
Ausgänge 1 und 2 werden normalerweise für den Anschluss der Haupt-Monitorlautsprecher
verwendet. Sie können allerdings in Scarlett MixControl festlegen, welche Signale an den
Ausgängen anliegen. Die Ausgänge 3 und 4 werden üblicherweise zum Anschluss alternativer
Lautsprecherpaare (z. B. Mid- oder Nearfield-Monitore etc.) oder externer Effektgeräte
verwendet.
12. USB 2.0-Anschluss – USB-Buchse Typ B zum Anschluss des Scarlett 6i6 an Ihren Computer
(Kabel liegt bei).
13. MIDI IN und MIDI OUT – Herkömmliche 5-polige DIN-Buchsen zum Anschluss externer
MIDI-Geräte. Scarlett 6i6 fungiert hier als Anschluss-Box für den Austausch von MIDI-Daten
zwischen Ihrem Computer und den angeschlossenen MIDI-Geräten.
14. SPDIF IN und OUT – Über diese zwei Cinch-Buchsen lassen sich am Scarlett 6i6 digitale
Audiosignale im S/PDIF-Format ausgeben und empfangen. Physikalisch werden sie den
Ein-/Ausgängen 5 und 6 am Gerät zugeordnet. Das Routing für diese Anschlüsse lässt sich
ebenfalls in Scarlett MixControl bearbeiten.
15. Buchse für das externe Netzteil – Die Stromversorgung für das Scarlett 6i6 erfolgt über ein
externes Netzteil mit 12 Volt Gleichspannung und 1 A. Beachten Sie, dass das Scarlett 6i6
nicht über Bus-Power vom USB-Port des Computers mit Strom versorgt werden kann.
16. Ein-/Ausschalter
17. Öffnung für Kensington Kabelschloss – Zum Befestigen Ihres Scarlett 6i6 an einem festen
Gegenstand. Unter der Adresse
kensington-security-slot.aspx
10
16
15 12
http://www.kensington.com/kensington/us/us/s/1704/
finden Sie weitere Informationen zur Benutzung.
13
11 10
11 10
