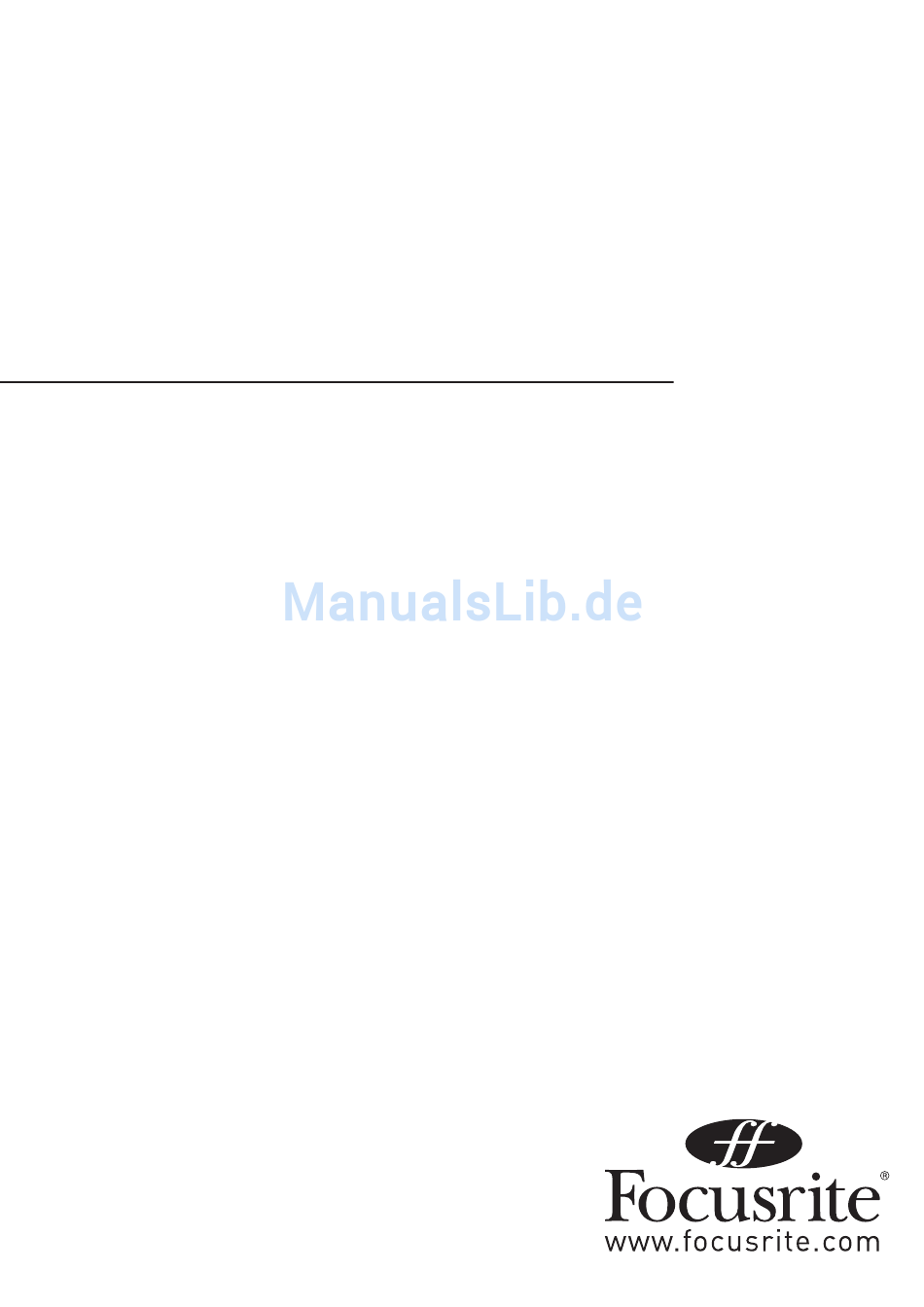

- Seite 1 Liquid 4PRE Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einführung Das Focusrite-Team dankt Ihnen ganz herzlich für den Kauf Ihres Liquid 4PRE™. Die Menschen bei Focusrite sind ein lebendiges, hart arbeitendes Team und sind stolz einige der besten Audio-Geräte zu entwickeln, zu bauen und anzubieten. Wir hoffen, daß Ihr neues Focusrite Gerät diesem Ruf entspricht, und daß... -
Seite 3: Wichtige Sicherheitshinweise
Sie nur die passende und richtige Sicherung im Gerät, wie rückseitig angegeben. Das interne Netzteil kann nicht vom Anwender gewartet/repariert werden. Wenden Sie sich über Ihren Focusrite Händler an einen qualifizierten Service-Techniker. WARNUNG: DIESES GERÄT MUSS DURCH DIE NETZSTROMZULEITUNG GEERDET SEIN, UNTER KEINEN UMSTÄNDEN DARF DIE ERDUNG DER STROMZUFUHR ENTFERNT WERDEN. -
Seite 4: Liquid 4Pre™ Architektur
Mittels Liquid4Control™ kann eine unbegrenzte Anzahl von Setups auf Ihrem PC oder Mac gespeichert und wieder auf den Liquid 4PRE™ geladen werden. Ebenso können Sie via Email Ihre favorisierten Liquid 4PRE™ Replikas oder Setups zu anderen überall in der Welt senden – der ultimative Recall. - Seite 5 Signal Pfad Der Liquid 4PRE™ ist mit analogen (Mic und Line) und digitalen (AES-EBU und ADAT) Eingängen, sowie analogen (Line) und digitalen (AES-EBU und ADAT) Ausgängen ausgestattet. Analoge Signale vom Mikrofoneingang gehen durch eine ausgewählte analoge Mikro- Vorverstärkerstufe und via A/D-Wandler in die digitale Convolution-Sektion. Die einzigartigen Klangeigenschaften des gewünschten Pre-Amp-Replikas werden so gebildet.
-
Seite 6: Vorderseite - Kurzeinführung
Master Funktionen Links auf der Front finden Sie die Master Einstellungen für alle Kanäle: Power Drücken zum Ein-/Ausschalten des Geräts. Schalten Sie den Liquid 4PRE™ ein, bevor Sie Geräte anschalten, die an dessen Ausgänge angeschlossen sind. Sample Rate LEDs Diese LEDs zeigen die derzeit verwendete Sample-Rate des Geräts an. Diese kann von 44.1 kHz bis 192 kHz eingestellt werden, via des System Setup Menüs. - Seite 7 Wenn der Setup Taster gedrückt wurde, wechselt das Display zum Channel Setup Menü. Bei CHANNEL 1 kann das Display auch das System Setup Menü anzeigen. Da alle Bedienfunktionen digfital ausgeführt sind, können alle Einstellungen gespeichert und wieder www.focusrite.com aufgerufen werden, und auch via der Liquid4Control™ Softwareanwendung verwaltet werden. (Verfügbar via Details siehe Liquid4Control™...
-
Seite 8: Rückseitige Anschlüsse
Liquid4Control™ Bedienanleitung für Details dazu. Beachten Sie, daß jeder Kanal des Liquid 4PRE™ zwischen Mic, Line oder Digital Eingang umgeschaltet werden kann. Der Digital- Eingang für jeden Kanal wird vor-ausgewählt von: der Ethersound Card (1-8), ADAT FROM SLAVE (1-8) oder AES (Left/Right) im... -
Seite 9: Grundlegende Preamp/Kanal Funktionen
Grundlegende Kanal Funktionen Diese Sektion beschreibt die Kanalfunktionen detailliert. Alle 4 Kanäle sind identisch. Eingang Auswahl Drücken Sie den Input Taster um den Eingang auszuwählen für diesen Kanal: Mic – der MIC Eingang XLR rückseitig. Line – der LINE Eingang XLR rückseitig. Digi –... -
Seite 10: Phantom Power)
Eingang Metering und Pegel (Fortsetzung) Die zweite Anzeige ist ein horizontaler Meter der im zentralen Bereich des Kanal-Displays sichtbar ist. Diese kann via des System Setup Menüs in eine von zwei Betriebsarten eingestellt werden. Meter Type = Peak Meter Type = VU Meter Type = Peak - ein digitaler Peak-Level Input-Meter mit Skala von -40 dBFS bis 0 dBFS. -
Seite 11: High Pass Filter
Replikationen verwalten. Für Details bitte siehe Liquid4Control™ Bedienungsanleitung. Der Name der derzeitigen Replikation wird im Kanal LCD angezeigt (z.B. SCARLET). Beachten Sie, daß die Liquid 4PRE Replikationen in erster Linie für die Mikro-Eingänge gedacht sind. Für die Line-Eingänge sind Vorverstärker-Replikationen nicht verfügbar, die Anzeige wird FLAT als Typ anzeigen. - Seite 12 Einstellung des Gains ab. Die unterschiedlichen Anteile aller Harmonischen, die sich gegenseitig beeinflussen, ist verschieden für Röhren- und Transistor-Pre-Amps, und verändern sich auch mit dem Verstärkungsfaktor. Das Ergebnis ist ein stärker merkbarer www.focusrite.com Einfluß des Harmonics-Reglers bei hohen Gain-Einstellungen. Spezielle ‘hot’ PreAmp Replikas, die von heruntergeladen werden können, haben einen größeren Anteil beim Einsatz der Harmonics, um einen wirklichen übersteuerten...
-
Seite 13: Das Kanal-Lcd (Liquidchristaldisplay/Flüssigkristallanzeige)
Das Kanal-LCD (LiquidChristalDisplay/FlüssigKristallAnzeige) Jeder Kanal ist mit eigenem Display ausgestattet, das zwei verscheidenen Anzeigen darstellen kann: Normale Darstellung – für Parameter Darstellung und Input-Metering, aktiv wenn der Kanal Setup Taster nicht gedrückt wurde. Kanal Setup Darstellung – für Zugang des Kanal-Setups durch Drücken des Kanal-Setup Tasters. Beachten Sie, daß... - Seite 14 Das Kanal-LCD (Fortsetzung) Status OK Dieser Bereich zeigt verschiedene Status-Meldungen – in unserem Beispiel bedeutet OK, daß es nichts zu berichten gibt und das Eingangssignal richtig verarbeitet wird. Im Falle eines Fehlers wird folgendes angezeigt: no clk lock – angezeigt auf allen Kanälen wenn das Gerät auf External Clock eingestellt ist aber die WordClock- Quelle nicht passend ist.
-
Seite 15: Das Setup-Menü: Basis-Funktionen
Das Setup-Menü: Basis-Funktionen Der Liquid 4PRE™ beinhaltet eine Anzahl von Funktionen, die über das Setup-Menü erreichbar sind. Einige Funktionen beziehen sich auf die Kanäle, wie z.B. die Optionen der digitalen Eingänge, und andere Funktionen beziehen sich auf das ganze System, z.B. -
Seite 16: Zusammenfassung
Zusammenfassung Drücken des Kanal Setup oder des System Setup Tasters, um Zugang zu Seite 1 des Setups zu gelangen. Drehen des DATA-Reglers um zwischen den Optionen der ersten Seite auszuwählen. Zugang zur nächsten Seite: anwählen von More ... und drücken des DATA-Reglers. Viereck-Symbol anwählen und bestätigen um zur vorigen Seite zu gelangen –... -
Seite 17: Programm (Setup) Und Kanal (Preamp) Speicherplätze
Liquid 4PRE™ hat 99 Programm-Speicherplätze und 99 Kanal-Speicherplätze um die bevorzugten Pre-Amp- Kombinationen und Einstellungen zu speichern. Ein Programmplatz speichert alle Einstellungen eines Liquid 4PRE™ (alle 4 Kanäle und alle System- Einstellungen); dies ermöglicht eine bequeme Art das Gerät für eine ähnliche Anwendung einzusetzen. Ein Kanalspeicher sichert die Einstellungen eines einzelnen Kanals. - Seite 18 Laden Aufrufen eines Kanalspeichers: 1. Drücken Sie den Setup Taster des Kanals in den Sie laden wollen. 2. Wählen Sie die Load Option und drücken den DATA-Regler. Sie werden aufgefordert einen Speicherplatz zu auszusuchen. 3. Drehen Sie dem DATA-Regler um einen Kanalspeicher zu selektieren: 4.
-
Seite 19: Speichern Und Laden Von Programm-Speicherplätzen
Speichern und Laden von Programm-Speicherplätzen In einem Programmspeicher ist das komplette Setup des Liquid 4PRE™ abgelegt. Alle Einstellungen werden gespeichert oder geladen, inklusive aller vier individuellen Kanal-Setups sowie der Master-Einstellungen für z.B. Sample-Rate, Geräre-Name etc. Beachten Sie die Möglichkeit bei Bedarf die Einstellungen für die Sample-Rate und WordClock-Quelle beim Recall auszulasssen. -
Seite 20: Speichern Und Laden - Geräte-Setup
AES Left oder AES Right – einer der Kanäle des AES INPUT. Hinweis: Wenn der Liquid 4PRE™ mit niedrigen Sample-Raten (44.1 kHz or 48 kHz) arbeitet, kann jeder der 8 Kanäle der Ethersound- Karte oder der ADAT-Anschlüsse individuell gewählt werden. Wenn höhere Sample-Raten gewählt wurden, sind die Ethersound- und ADAT-Kanäle in 2 oder 4 gruppiert um die höheren Sample-Raten zu übertragen. - Seite 21 Link Bus (Seite 2) Sie können die Steuerung der Kanäle jedes Liquid 4PRE™ durch die Link-Bus-Option zusammenfassen. Eine beliebige Anzahl von Kanälen in einem Gerät kann zum Link Bus 1, 2, 3 oder 4 hinzugefügt werden, wobei Link-Bus 1 und 2 eine absolute Gain-, und 3 und 4 eine relative Gain-Verkettung ermöglichen.
-
Seite 22: System Setup Optionen
ETHERNET – Digital-Eingang angeschlossen am optionalen ETHERSOUND rückseitig. WORD75ohm – ein terminiertes WordClock-Signal angeschlossen am WORD-CLOCK IN BNC rückseitig. Beachten Sie, daß im Fall einer Verkettung/Slave zu einer externen WordClock im Liquid 4PRE™ die Sample-Rate unbedingt auf den passenden Wert/ die passende Frequenz eingestellt werden MUSS. - Seite 23 Wenn die Front deaktiviert ist, wird lockout im Status Bereich des Kanal-LCD angezeigt. Cluster (Seite 2) Diese Option kann verwendet werden um zwei Liquid 4PRE™ über einen einzigen 8-Kanal-ADAT-Ausgang zu übertragen. Dies ist nur möglich bei Sample-Raten von 44.1 kHz oder 48 kHz.
- Seite 24 Unit Name / Geräte Name (Seite 2) Mittels dieser Funktion geben Sie dem Liquid 4PRE™ einen Namen. Dies ist hilfreich wenn Sie mehrere Geräte verbinden und via der Liquid4Control™ Software-Anwendung fernsteuern. Diese Namen können bis zu 12 Zeichen lang sein und werden in der gewohnten Weise eingegeben. Details siehe Seite 17.
-
Seite 25: Häufig Gestellte Fragen (Faqs)
Pre-Amps auf der Welt! F: Mit wievielen verschiedenen Pre-Amp-Replikationen wird das Gerät ausgeliefert? A: Mit 40 wird der Liquid 4PRE™ ausgeliefert, weitere sind frei durch Download erhältlich und von Zeit zu Zeit werden zuätzlich weit- ere ergänzt. F: Sind die Liquid Channel Emulationen kompatibel mit dem Liquid 4PRE™? A: Ja. - Seite 26 Komponenten nachgebaut werden kann. Denn ganz wichtig ist die Auswirkung eines Übertragers (die Art und Wechselwirkung mit dem Mikrofon), mehr als die Klangfärbung im analogen Bereich; der Liquid 4PRE™ analog-Pre-Amp selbst sollte so transparent wie möglich sein, so daß alle klanglichen Eigenschaften nach der Wandlung ins Digitale durch die Repliktions-Samples aufgerechnet werden können.
- Seite 27 A: Nein. Das Gerät nutzt einen 100Base T Ethernet Netzwerk-Anschluß, da die mögliche Anzahl von eingebundenen Geräten viel größer sein kann, ebenso ist die mögliche Entfernung zu einem Liquid 4PRE™ so viel größer. F: Kann ich mehrere Geräte für ein großes System verbinden, und wo ist das Limit? A: Wenn von einem Computer mehrere Liquid 4PREs mit der Software Liquid4Control™...
-
Seite 28: Technische Spezifikation
Technische Spezifikation Wandler Performance Sample Raten 44.1, 48, 88.2, 96, 176.4 and 192 kHz Bit Depth 24 Bit Signal to Noise Ratio 120 dB measured with 20 Hz/22 kHz bandpass A-weighted filter Frequency Response ±0.05 dB between 20 Hz – 20 kHz Maximum Input Level +22 dBu THD+N... - Seite 29 THD+N at analogue Out 0.001% measured with a +1 dBu 1 kHz Input Signal with 20 Hz/22 kHz bandpass Filter, Gain +14dB THD+N at AES Out 0.0007% measured with a +1 dBu 1 kHz Input Signal with 20 Hz/22 kHz bandpass Filter, Gain +14dB Mic Noise Maximum Input Level +22 dBu...
- Seite 30 Line Input Gain Range +32 dB to –10 dB, switched in 1 dB steps Frequency Response 0 dB ±0.1 dB between 20 Hz and 20 kHz THD+N at analogue Out 0.001% measured with a +18 dBu 1 kHz Input Signal with 20 Hz/22 kHz bandpass Filter THD+N at AES Out 0.0007% measured with a +18 dBu 1 kHz Input Signal with 20 Hz/22 kHz bandpass Filter Noise Analogue Out...
-
Seite 31: Richtigkeit
Handelsmarke von Sintefex. Alle anderen Produktnamen, Handlesmarken und -Namen sind Eigentum der jeweiligen Besitzer, und in keiner Weise zugehörig oder verbunden mit Focusrite oder deren LIQUID CHANNEL Produkten, und sind ebenso nicht endorsed durch Focusrite’s LIQUID CHANNEL Produkte. Diese anderen Produktnamen, Handelsmarken und -Namen gehören anderen Gesellschaften und werden alleinig genannt um die Fremdprodukte zu benennen, deren klangliches Verhalten für LIQUID CHANNEL...
