AUFBAUANLEITUNG (Fortsetzung)
Erdung der Steuereinheit
Die Steuereinheit des Whirlpools muss von einem qualifi zierten Elektriker an der Haupterdung des Haushalts
angeschlossen werden. Dabei muss massive Kupferleitung von mindestens 1,5 mm² wie folgt verwendet
werden (Erdungskabel nicht im Lieferumfang enthalten):
Stellen Sie den Whirlpool mit mind. 2 Personen auf.
1.
Geben Sie das komplette Paket an den ausgewählten Standort. Ziehen Sie nicht den Whirlpool über
den Boden, da dadurch Schäden und Löcher/Undichtigkeiten entstehen können. Öffnen Sie den Karton
vorsichtig, da der Karton wieder verwendet werden kann, wenn Sie den Whirlpool für längere Zeit
einlagern möchten.
2.
Legen Sie alle Teile auf den Boden und vergewissern Sie sich, dass alle Teile vorhanden sind. Wegen
fehlender oder beschädigter Teile wenden Sie sich bitte an das zuständige INTEX Service Center in der
separaten "Autorisierten Service-Center" Liste.

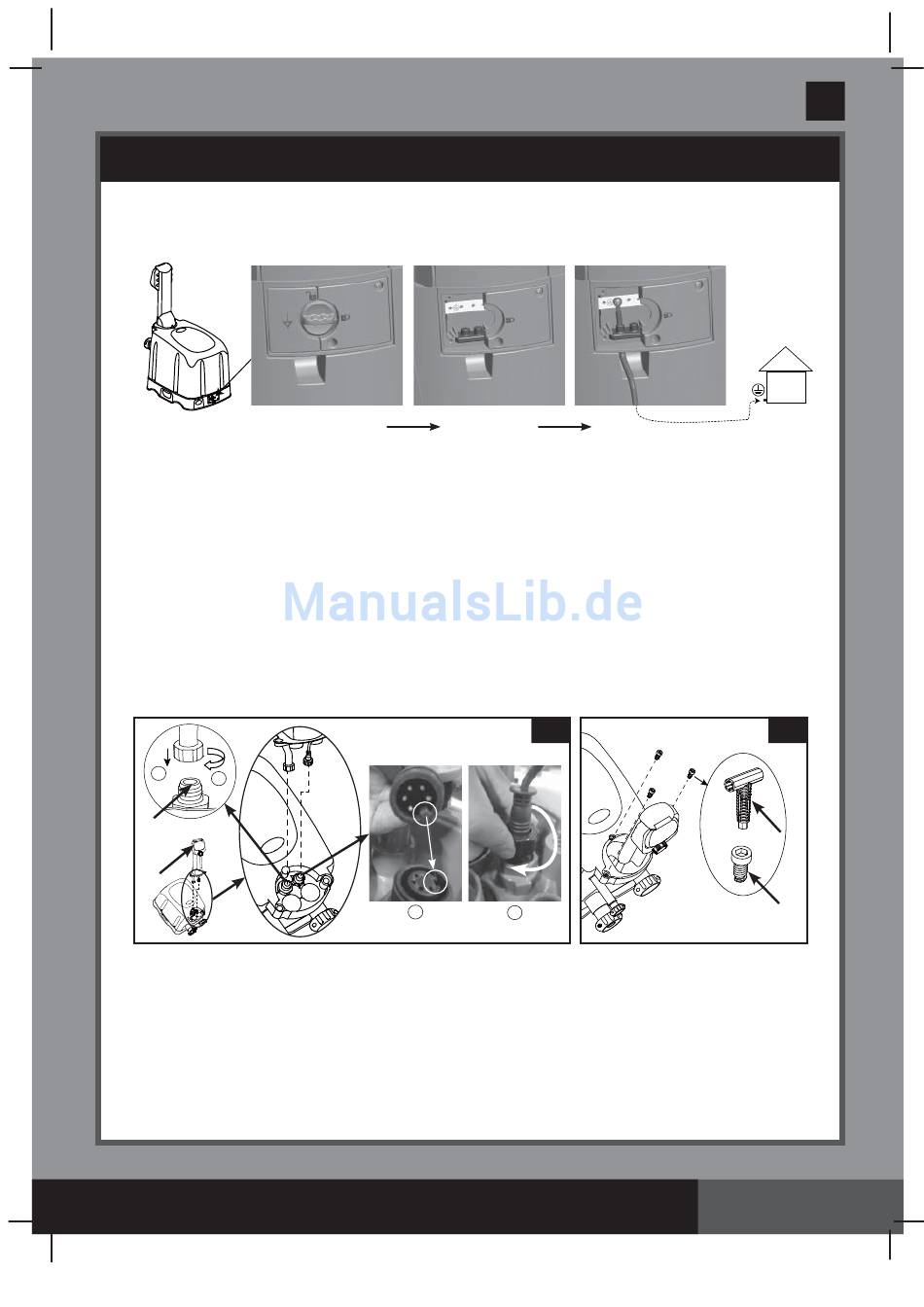

Zusammenbau der Steuereinheit des Whirlpools
1.
Schließen Sie das Bedienfeld (3) den Kabelstecker und den Lufteinlassschlauch in die jeweiligen
Behälter auf der Oberseite der Spa Steuerbasis an und schrauben Sie den Stecker mit der Hand fest.
Siehe Abb. 1.
Wichtig: Stellen Sie sicher, dass die Verbindung des Bedienfeldes mit dem Luftschlauch und dem
O-Ring (24) richtig ist.
2.
Schrauben Sie die Bedienfeld-Schrauben (4) mit dem mitgelieferten Schraubenschlüssel (6) fest, um
sie zu sichern. Siehe Abb. 2.
3.
Stecken Sie den Stecker der Steuereinheit des Whirlpools in eine geerdete Steckdose.
1
2
24
3
Für Innen-Befüllung:
Pumpen Sie die Whirlpool Wände auf
1.
Nehmen Sie die Untergrundfolie (19) heraus und breiten Sie sie auf der freien Fläche aus. Breiten Sie
dann die Auskleidung des Whirlpools über die Untergrundfolie und drehen Sie dabei das Ablassventil in
Richtung eines geeigneten Abfl usses.
2.
Montieren Sie die Einström-Pumpen durch Ausrichten der Kante an der elektrischen Pumpe mit der Nut
an der Handpumpe. Siehe Abb. 3.1.
3.
Verbinden Sie ein Ende des Einlassschlauches (7) an die elektrische Luftpumpe. Siehe Abb. 3.2.
4.
Lösen Sie die Kappe des Luftventils, und Sie sehen den Schaft für das Aufblasen in der Position nach
oben. Schieben Sie das andere Ende des Füllschlauchs (7) in das Ventil und drehen Sie es nach
rechts, um es in dieser Position zu verriegeln. Siehe Abb. 4.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(250IO) SPA (JET + HARD WATER) GERMAN 7.5" X 10.3" PANTONE 295U 11/15/2013
1
3
4
250
Deutsch
B
2
6
4
Seite 9
