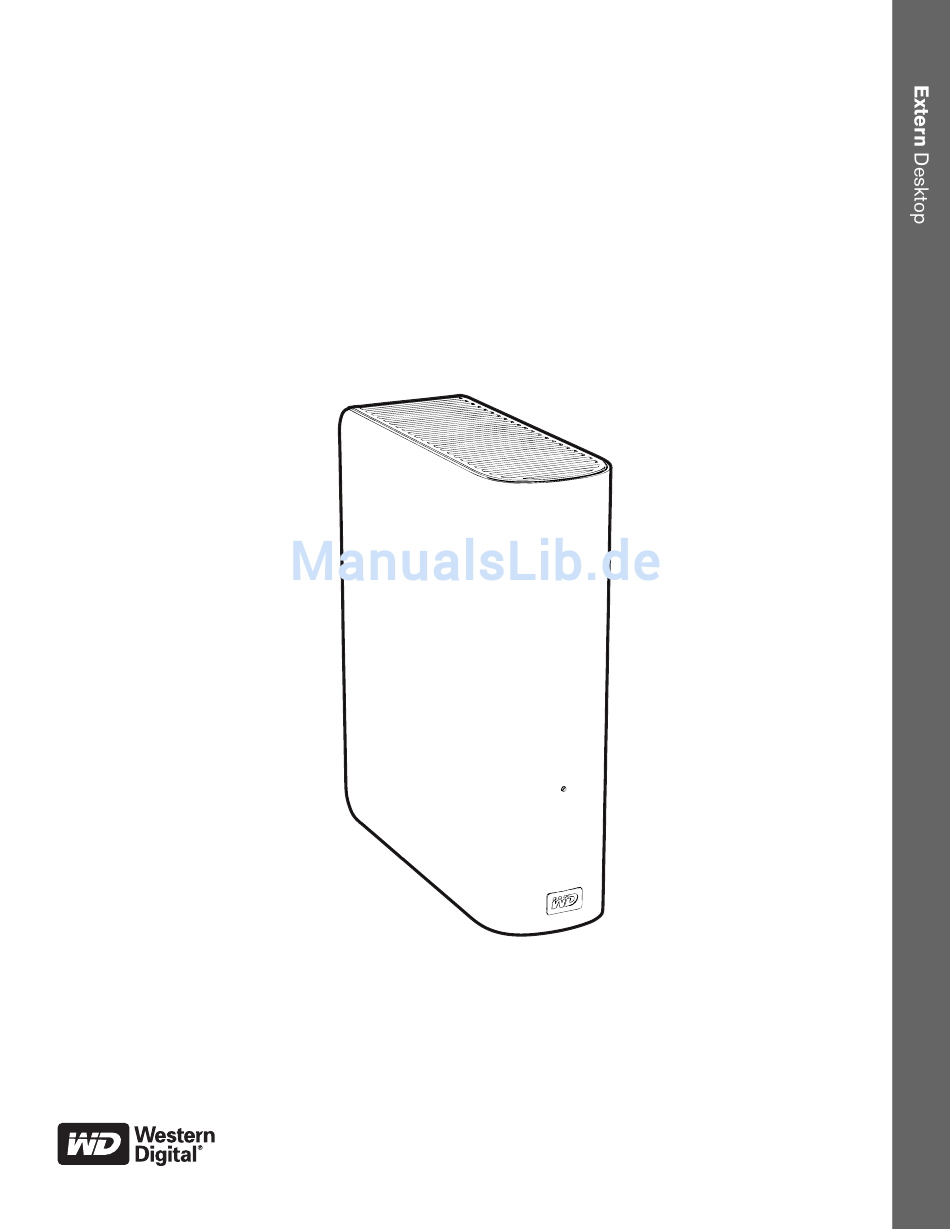

- Seite 1 My Book 3.0-Benutzerhandbuch My Book 3.0-Benutzerhandbuch ® My Book Benutzerhandbuch...
-
Seite 2: Wd-Serviceleistungen Und Support
• Installation - Hier finden Sie eine Online-Hilfe zur Installation Ihres WD-Produktes oder Ihrer Software. Technischer Support von Western Digital - Kontaktinformationen Wenn Sie sich für den Support an WD wenden, halten Sie bitte die Seriennummer Ihres WD-Produktes sowie Angaben zu System-Hardware und System-Softwareversionen bereit. -
Seite 3: Inhaltsverzeichnis
Verwenden des Onlinesupports ..........ii Technischer Support von Western Digital - Kontaktinformationen ......ii Über Ihr WD-Laufwerk . -
Seite 4: Über Ihr Wd-Laufwerk

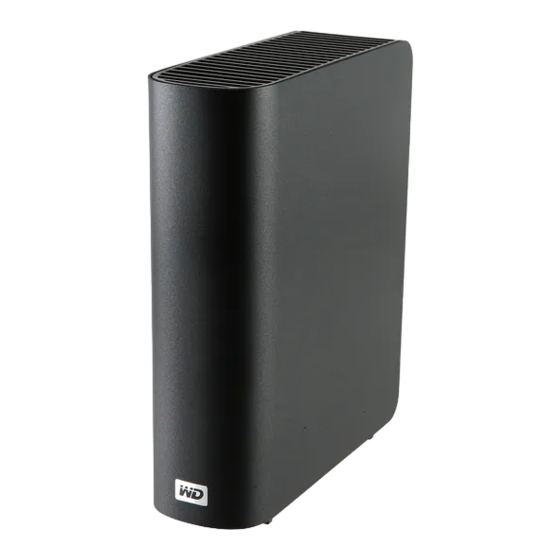

MY BOOK 3.0 BENUTZERHANDBUCH Über Ihr WD-Laufwerk Willkommen bei Ihrer externen Festplatte My Book® 3.0. Das elegante Speicherlaufwerk mit hoher Kapazität bietet eine SuperSpeed USB 3.0-Schnittstelle, die bis zu zehn Mal schnellere Datenübertragungen als mit USB 2.0 ermöglicht. Dies ist gegenwärtig die schnellste Übertragungsgeschwindigkeit. -
Seite 5: Usb 3.0 Micro-B-Kabel
Der USB 3.0 Micro-B-Stecker ist im Grunde genommen ein USB 2.0 Micro-B-Stecker mit einer Erweiterung mit 5 zusätzlichen Pins. Der Port am My Book 3.0 ist für diesen Stecker ausgelegt. Sie können mit dem My Book 3.0 auch ein USB 2.0-Kabel verwenden, allerdings läuft die Datenübertragung dann nur mit USB 2.0-Geschwindigkeiten. -
Seite 6: Pcie-Adapterkarte
Slotblech geliefert. Nachdem die Adapterkarte an die Hauptplatine angeschlossen wurde, verfügt Ihr Computer über zwei USB 3.0-Ports. Ein Kabelende wird in einen dieser Ports gesteckt, das andere Ende in das My Book 3.0-Laufwerk. (Siehe vorherigen Abschnitt.) Hinweis: Sie können ein USB 2.0- oder USB 3.0-Kabel an einen USB 3.0-Port an der Adapterkarte anschließen, ein angeschlossenes USB 2.0-Gerät läuft... -
Seite 7: Beschreibung Der Komponenten
MY BOOK 3.0 BENUTZERHANDBUCH Beschreibung der Komponenten Ansichten Vorderseite Betriebs-/Aktivitäts-LED Rückseite Ein/Aus-Taste ® Kensington -Diebstahlsicherung USB 3.0-Port ÜBER IHR WD-LAUFWERK – 4... -
Seite 8: Ein/Aus-Taste
SuperSpeed USB (USB 3.0) unterstützt Datenübertragungsraten von bis zu 5 GBit/s. Das My Book 3.0 ist mit USB 2.0 rückwärtskompatibel, überträgt dann jedoch mit der USB 2.0- Geschwindigkeit von bis zu 480 MBit/s. Beim Anschließen an einen USB 1.1-Port werden Daten mit der USB 1.1-Geschwindigkeit von bis zu 12 MBit/s übertragen. -
Seite 9: Erste Schritte
Startprogramm zur Einrichtung, um die Installation zu starten. Wenn AutoRun/AutoPlay nicht aktiviert ist, öffnen Sie den Arbeitsplatz, doppelklicken Sie auf das CD-Laufwerk und doppelklicken Sie dann auf das Western Digital- Einrichtungsstartprogramm, um die Installation zu starten. ERSTE SCHRITTE – 6... - Seite 10 MY BOOK 3.0 BENUTZERHANDBUCH Der InstallShield-Assistent wird gestartet. Der InstallShield-Begrüßungsbildschirm wird angezeigt. 3. Klicken Sie auf Weiter, um den Bildschirm mit der Lizenzvereinbarung anzuzeigen. 4. Um die Installation fortzusetzen, wählen Sie Lizenzvertrag zustimmen. 5. Klicken Sie auf Weiter, um den Bildschirm zum Auswählen des Zielspeicherortes anzuzeigen.
- Seite 11 MY BOOK 3.0 BENUTZERHANDBUCH 6. Geben Sie den gewünschten Speicherort für die Treiberdateien an. Übernehmen Sie dabei entweder den Standardspeicherort oder navigieren Sie zum gewünschten Ordner. 7. Klicken Sie auf Weiter, um den Bildschirm „Programm kann jetzt installiert werden“ anzuzeigen.
-
Seite 12: Schritt 3: Installieren Der Pcie- Adapterkarte
MY BOOK 3.0 BENUTZERHANDBUCH 9. Wenn der Bildschirm „Fertigstellen des Assistenten“ angezeigt wird, klicken Sie auf Fertig stellen. Jetzt kann die PCIe-Adapterkarte in Ihrem Computer installiert werden. Schritt 3: Installieren der PCIe- Adapterkarte Wichtig: Befolgen Sie unbedingt die Anweisungen in „Schritt 1: Auspacken und Handhabung der Adapterkarte“... - Seite 13 Sie verschiedene Gen2 PCIe-Steckplätze ausprobieren. Auch ein dediziertes schnelles internes Laufwerk kann möglicherweise die Übertragungsgeschwindigkeit zwischen Computer und My Book 3.0 verbessern. Um zu bestimmen, wie schnell Ihr Laufwerk ist, lesen Sie den KBA mit der Antwort-Nr. 5303. 7. Stecken Sie die Adapterkarte fest in den PCIe-Steckplatz ein und stellen Sie sicher, dass sie richtig sitzt.
-
Seite 14: Schritt 4: Anschließen Des Laufwerkes
Um das My Book 3.0-Laufwerk anzuschließen, befolgen Sie die Schritte unten: 1. Schließen Sie das Stromversorgungskabel an das My Book 3.0-Laufwerk an. 2. Stecken Sie den Netzadapter in eine Steckdose. 3. Schließen Sie den USB 3.0 Micro-B-Stecker an das My Book 3.0-Laufwerk an. ERSTE SCHRITTE – 11... - Seite 15 Das My Book 3.0-Laufwerk wird zusammen mit Ihrem System automatisch ein- bzw. ausgeschaltet. Das System erkennt das Laufwerk, das nun bereit für den Einsatz ist. Die Installation ist abgeschlossen! Sie können ab sofort Daten auf Ihrem My Book 3.0- Laufwerk speichern.
-
Seite 16: Fehlersuche
Ihrem Computerhandbuch nach, um zu bestimmen, ob Ihr Computer PCIe 2.0 unterstützt und welche PCIe-Steckplätze diese Fähigkeit haben. Kann ich zum Anschließen des My Book 3.0-Laufwerkes an meinen Computer ein USB 2.0-Kabel verwenden? Ein Micro-USB 2.0-Kabel funktioniert ebenfalls mit dem Laufwerk, jedoch läuft das Laufwerk dann nur mit der Geschwindigkeit von USB 2.0. -
Seite 17: Konformitäts- Und Garantieinformationen
Die Kennzeichnung mit dem CE-Symbol zeigt an, dass dieses System die anwendbaren Richtlinien der Europäischen Union erfüllt, einschließlich der EMV- (2004/108/EG) und Niederspannungsrichtlinie (2006/95/EG). Eine Konformitätserklärung gemäß den anwendbaren Richtlinien wurde abgegeben und kann bei Western Digital Europe eingesehen werden. -
Seite 18: Konformität Mit Umweltschutzvorschriften (China)
MY BOOK 3.0 BENUTZERHANDBUCH Konformität mit Umweltschutzvorschriften (China) (Pb) (Cd) (Hg) (PBB) (PBDE) Kensington 6-32x6.35mm M3x5mm+5W (PCA)* (PCB) Service- und Garantieinformationen Inanspruchnahme von Serviceleistungen WD schätzt Sie als Kunden und ist immer bemüht, Ihnen den bestmöglichen Service zu bieten. Wenn dieses Produkt gewartet werden muss, wenden Sie sich entweder an den Händler, von dem Sie das Produkt erworben... -
Seite 19: Beschränkte Garantie
MY BOOK 3.0 BENUTZERHANDBUCH Beschränkte Garantie WD garantiert, dass das Produkt bei normaler Verwendung und gemäß den unten angegebenen Bestimmungen frei von Material- und Verarbeitungsfehlern ist und der Spezifikation von WD entspricht. Die Gültigkeit der beschränkten Garantie ist abhängig von dem Land, in dem Sie das Produkt erworben haben. Sofern nicht gesetzlich anderweitig geregelt, gilt die beschränkte Garantie in der Region Nord-, Süd- und Zentralamerika... -
Seite 20: Stichwortverzeichnis
Stichwortverzeichnis My Book 3.0-Laufwerk, Anschließen 11 Adapterkarte 3 Netzadapter 11 Anforderungen, Betriebssysteme 3 NTFS-Format 3 Anschließen des My Book 3.0 11 Ansichten Vorder- und Rückseite 4 Öse für Kensington-Diebstahlsicherung 5 Beschränkte Garantie 16 Beschreibung der Komponenten 4 PCIe-Adapterkarte 1 Betriebssystemanforderungen 3... - Seite 21 Es wird keine implizite oder anderweitige Lizenz an Patenten oder Patentrechten von WD erteilt. WD behält sich das Recht von Änderungen an diesen Angaben ohne besondere Benachrichtigung vor. Western Digital, WD, das WD-Logo und My Book sind eingetragene Marken von Western Digital Technologies, Inc. Andere hier genannte Marken gehören den jeweiligen Unternehmen.
