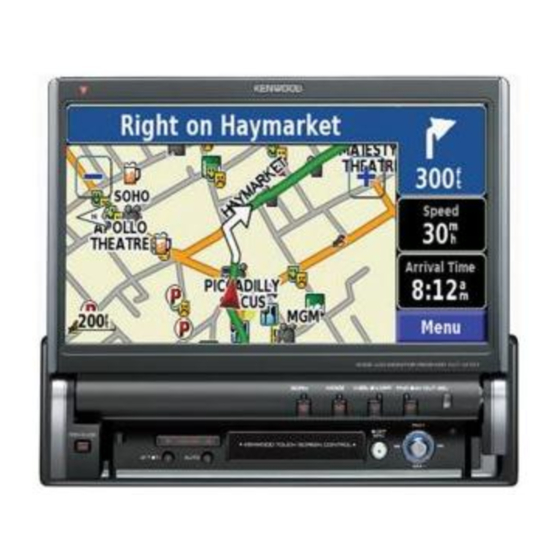

KVT-M707
7-Inch WIDE SCREEN MONITOR-RECEIVER
INSTALLATION MANUAL
AMPLI-TUNER-MONITEUR GRAND ECRAN 7 pouces
MANUEL D'INSTALLATION
7-Zoll BREITBILD MONITOR-RECEIVER
INSTALLATION-HANDBUCH
7 inch BREEDBEELDMONITOR-RECEIVER
INSTALLATIE HANDLEIDING
SINTOLETTORE-MONITOR A SCHERMO AMPIO 7 pollici
MANUALE DI INSTALLAZIONE
REPRODUCTOR-MONITOR DE PANTALLA PANORÁMICA DE 7 pulgadas
MANUAL DE INSTALACION
RECEPTOR DE MONITOR DE ECRÃ LARGO de 7 polegadas
MANUAL DE INSTALAÇAO
© B54-4471-00/00 (EV)
Werbung
Verwandte Anleitungen für Kenwood KVT-M707
Inhaltszusammenfassung für Kenwood KVT-M707
- Seite 1 KVT-M707 7-Inch WIDE SCREEN MONITOR-RECEIVER INSTALLATION MANUAL AMPLI-TUNER-MONITEUR GRAND ECRAN 7 pouces MANUEL D'INSTALLATION 7-Zoll BREITBILD MONITOR-RECEIVER INSTALLATION-HANDBUCH 7 inch BREEDBEELDMONITOR-RECEIVER INSTALLATIE HANDLEIDING SINTOLETTORE-MONITOR A SCHERMO AMPIO 7 pollici MANUALE DI INSTALLAZIONE REPRODUCTOR-MONITOR DE PANTALLA PANORÁMICA DE 7 pulgadas MANUAL DE INSTALACION RECEPTOR DE MONITOR DE ECRÃ...
- Seite 2 Zubehör ..1 ..1 ..1 ..1 ..1 ..1 ..1 ..2 ..4 ..4 ..2 Deutsch...
- Seite 3 Installationsverfahren 1. Um einen Kurzschluss zu vermeiden, ziehen Sie 2ACHTUNG bitte den Zündschlüssel und trennen Sie die -- • Falls die Zündung Ihres Fahrzeugs keine ACC- Batterie ab. Position aufweist, schließen Sie das Zündungskabel 2. Schließen Sie die Ein- und Ausgangskabel der bitte an eine Stromquelle an, die sich mit dem einzelnen Geräte an.
- Seite 4 Öse überstehen. Stummschaltungskabel (braun) Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Telefon klingelt oder telefoniert wird. MUTE Um das Kenwood-Navigationssystem anzuschließen, schlagen Sie bitte in Ihrem (10A) Navigationshandbuch nach. Steuerkabel für Stromversorgung und Motorantenne (blau/weiß) Schließen Sie dies bei Verwendung des gesonderten...
- Seite 5 Disc-Wechsler o. Ä. (optional) Anschlusskabel (im Lieferumfang des Disc- Wechslers enthalten) Receiver-Gerät (Rückseite) Anschlusskabel (im Lieferumfang des Navigationssystems enthalten) Zubehör 2 Fernseh-Tuner (optional) Anschlusskabel (im Lieferumfang des Fernseh-Tuners enthalten) Dimmer-Steuerkabel (orange/weiß) Zündungskabel (rot) Navigationssystem (optional) Erdungskabel (schwarz) - Anschluss A Wenn Sie ein Zündungskabel (rot) und Batteriekabel (gelb) ein Batteriekabel (gelb) am Chassis des...
- Seite 6 Anschluss des ISO-Steckers Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden. Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Steckerstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.
- Seite 7 Anschluss der AV-Geräte PRE OUTPUT AV OUTPUT REAR FRONT AV INPUT 2 VIDEO R-CAM V-IN FM /AM ANTENNA AV INPUT 1 POWER VIDEO VIDEO ■ Vorderer Vorausgang • Linker Audioausgang (weiß) • Rechter Audioausgang (rot) ■ Hinterer Vorausgang • Linker Audioausgang (weiß) •...
- Seite 8 Installation für das Monitor-Gerät Motortrennwand oder Metallstütze Schraube (M4 × 8) (im Handel erhältlich) Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen. Zubehör 5 Blechschraube Montagebügel (im Handel erhältlich) (im Handel erhältlich) Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).
- Seite 9 Abnehmen des Monitor-Gerätes ■ Abnehmen des Hartgummi-Rahmens (Schließblech) 1. Lassen Sie die Anschlagstifte des Ausbauwerkzeug (Zubehör 6) Ausbauwerkzeugs einrasten 6 und bauen Sie die beiden Verriegelungen der unteren Anschlag Hälfte aus. Verriegelung Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen. 2.
-
Seite 10: Installation Der Fernbedienung
Installation der Fernbedienung ■ Installieren Sie den Fernbedienungshalter (Zubehör !) Doppelseitiges Klebeband Fernbedienungshalter ! (im Lieferumfang enthalten) Installieren Sie die Fernbedienung unter Verwendung des Fernbedienungshalters, um ein Herunterfallen der Fernbedienung unter Ihre Füße zu verhindern. Falls die Fernbedienung unter die Fahrtpedale fällt, stört sie die Fahrt und kann dadurch zu einem Verkehrsunfall führen. Deutsch... - Seite 11 Deutsch...
