Montage; Demontage - Weidmuller IE-SW3-WAVE Beilage Zum Bedienerhandbuch

3 3 M M o o n n t t a a g g e e
( ( D D e e - - ) ) M M o o n n t t a a g g e e a a u u f f H H u u t t s s c c h h i i e e n n e e

Montage

Rasten Sie den Switch vertikal auf der Hutschiene ein.
A A c c h h t t u u n n g g
- Der Switch ist für die Montage auf einer Hutschiene der Norm EN 50022 konzi-
piert. Die Verwendung einer anderen Hutschiene führt zu keinem festen Halt des
Gerätes. Beachten Sie die Befestigungshinweise des Herstellers.
- Der Ein- und Ausbau von elektrischen Geräten darf nicht während des Betriebes
erfolgen. De- oder montieren Sie niemals den Switch während des Betriebes.
- An der Ober- und Unterseite des Gerätes müssen 2" (ca. 5 cm) Freiraum zum
nächsten Gerät eingehalten werden, um eine ausreichende Ventilation zu gewähr-
leisten. Der IE-SWx-WAVE kann mit anderen WAVE-Line Geräten nebeneinander
montiert werden.
- Um eine Ventilation durch das Gerät von unten nach oben zu ermöglichen, muss
die Montage des Gerätes so erfolgen, dass sich die Hutschiene horizontal an der
vertikalen Rückwand des Schaltschrankes befindet.

Demontage

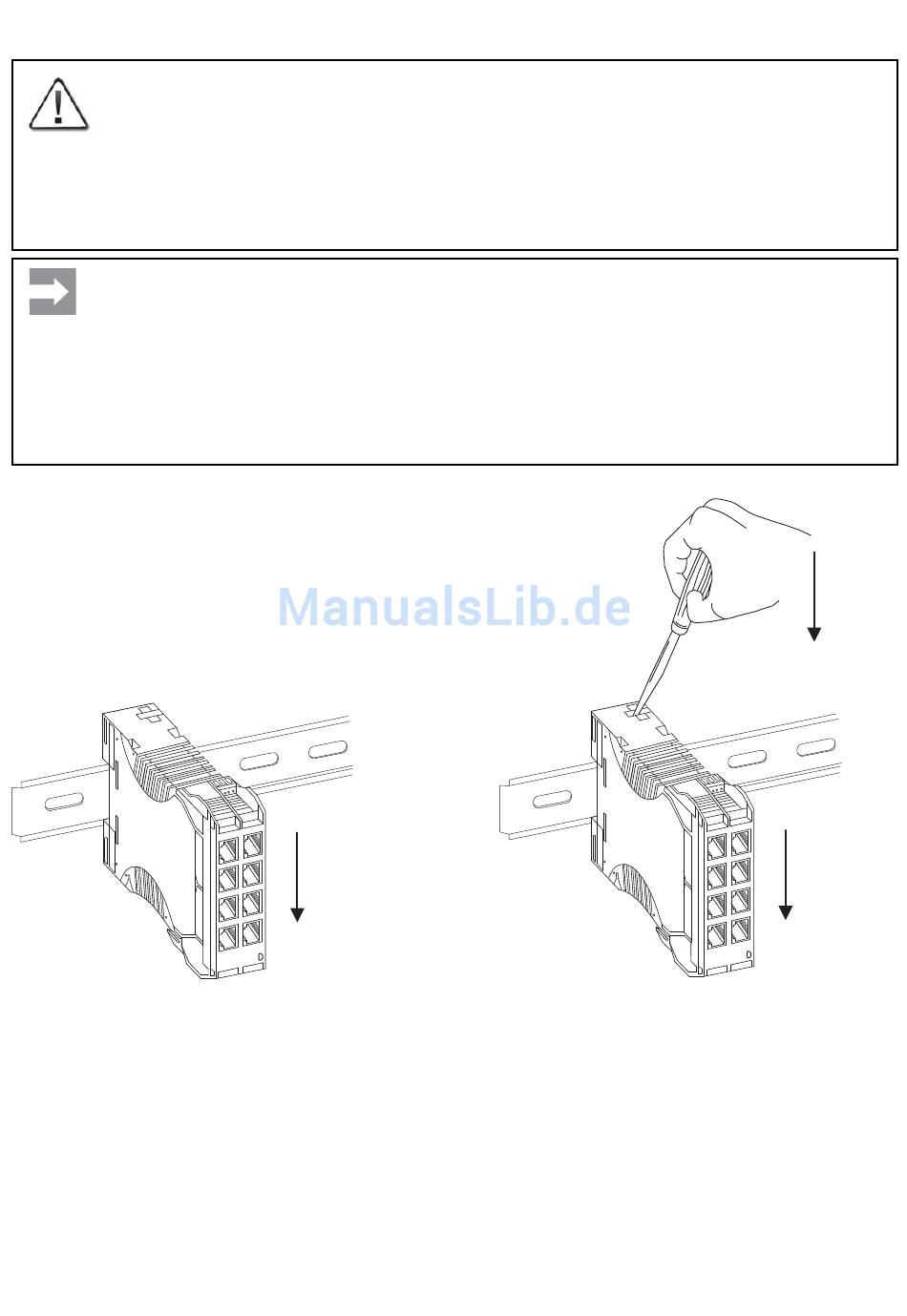

Nutzen Sie zur Demontage einen flachen
Schraubenzieher und öffnen Sie den Riegel an
der Ober- oder Unterseite des Switches.
